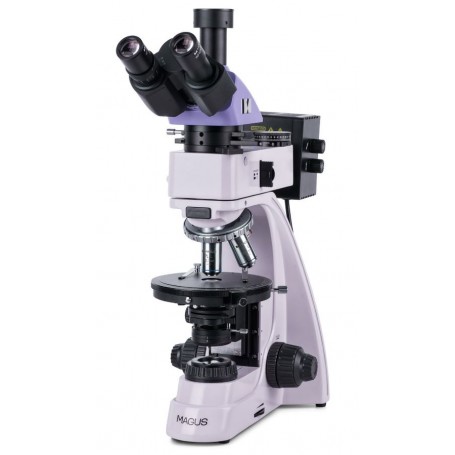

MAGUS Pol 850 polariserande mikroskop

Mikroskopet är designat för att studera föremål i polariserat och naturligt ljus.

I det genomsläppta ljuset kan man studera såväl geologiska exemplar som anisotropa biologiska och polymera exemplar i tunna sektioner.

I det reflekterade ljuset – polerade sektioner med en polerad sida. Tjockleken på de polerade sektionerna är godtycklig, vanligtvis 5–10 mm. Mikroskopet låter dig undersöka ogenomskinliga föremål upp till 15 mm tjocka.

Ett polariserande mikroskop använder dubbelbrytningen av anisotropa prover för att leverera en bild. Planpolariserat ljus, när det passerar genom ett anisotropt prov, delas upp i två strålar och ändrar polarisationsplanet. Analysatorn för vibrationerna från strålarna till samma plan och axel, vilket orsakar destruktiv och konstruktiv interferens mellan de två vågfronterna. Den ljusa bilden med hög kontrast ändrar färg när scenen roterar.

Detta mikroskop har ansträngningsfria objektiv. Det mellanliggande röret håller analysatorn och Bertrand-linsen, och den har en plats för kompensatorer. Mikroskopet används inom kristallografi, petrografi, mineralogi, kriminalteknik, medicin och andra vetenskapsområden.

Mikroskophuvud

Trinokulärt huvud med infinity plan akromatiska mål. Digitala bildfångstanordningar är monterade i trinokulärt rör. Med ratten för val av okular/kameraljusbana kan du rikta ljusstrålen till antingen digitalkameran eller okularrören.

Dioptrijusteringen finns på det vänstra röret.

Roterande näspjäs

Fem mål. En ledig slits används för att centrera ljuskällan. Ett extra objektiv kan också installeras i en ledig plats för att uppnå extra förstoring. Utformningen av det roterande nosstycket (”bort från betraktaren”) frigör utrymme längst fram på scenen och därför kan användaren se objektivet infört i den optiska banan. De roterande nosstyckena är centrerade för att rikta in objektivets och mikroskopets optiska axel.

Mål

Infinity plan akromatiska objektiv är utformade specifikt för observationer av polariserat ljus: Den töjningsfria optiken säkerställer att dubbelbrytningen kommer från provet och inte från de optiska elementen. Målen är utformade för att studera prover utan täckglas.

Fokuseringsmekanism

Koaxiala grov- och finfokuseringsrattar är placerade längst ner på stativet på båda sidor. Användaren kan lägga händerna på bordet och ta en avslappnad pose medan han observerar. Fokusjusteringen är smidig och enkel.

Utformningen av fokuseringsmekanismen ger snabb justering av mikroskopet efter byte av studieobjekt. För detta ändamål finns en grovfokuseringslåsknapp på höger sida. Grovspänningen kan justeras genom att vrida ringen på vänster sida.

Skede

Steget roterar 360° för att se provets färgförändring när polarisatorn och analysatorn är i korsad orientering. Scenen har en gradering av rotationsvinkeln. Med vernierskalan görs mätningar med en noggrannhet på 0,1°.

Scenen kan centreras med två skruvar eftersom analysen av ett anisotropiskt objekt i polariserat ljus kräver exakt inriktning av scenens rotationsaxel med mikroskopets optiska axel.

Ljuskälla

30W halogenlampor används i både reflekterade och genomlysande ljuskällor. Halogenlampor avger ljus med en färgtemperatur som möjliggör bekvämt arbete. 30W-lampan är tillräckligt ljus för att du ska kunna observera med 4x till 100x förstoringsobjektiv som används för ljusfältsmikroskopi och polariserat ljus.

Reflekterad ljusbelysning

Belysningssystemet gör det möjligt att ställa in Köhler-belysningen. Fält- och öppningsmembranen är förcentrerade på fabriken och kräver ingen ytterligare centrering. Vid behov kan membranen justeras med centreringsskruvar. Ljuskällan är centrerad längs tre axlar. Den avtagbara analysatorn och polarisatorn är för polarisationsmikroskopitekniken. Polarisatorn roterar 0–360°, analysatorn roterar 360° och nockskala på analysatorn ger noggrann vinkelmätning.

En uppsättning filter kan hjälpa dig att justera färgåtergivningen.

Genomsänt ljus belysning

Köhler-belysning: justerbart fältbländare; centrerad och höjdjusterbar Abbe-kondensor med justerbar bländare och vridbar hjälplins. NA = 1,25. Polarisatorn är 0–360° roterbar, med fyra rotationsvinklar på 0°, 90°, 180°, 270° markeringar på skalan. Analysatorn roterar 360°, vernierskalan på analysatorn ger noggrann vinkelmätning.

Köhler belysning i reflekterat och genomsläppt ljus

Köhlers belysningsinställning förbättrar bildkvaliteten på ett prov. Med sådan belysning kan du uppnå maximal upplösning på varje objektiv och enhetlig belysning av synfältet utan att mörkare i kanterna. Studieobjektet är i skarpt fokus, och bildartefakterna tas bort.

Studerar prover i polariserat ljus

Det mellanliggande röret håller analysatorn och Bertrand-linsen, och den har en plats för kompensatorer. Analysatorn sätts in i ljusbanan för att observera objekt i polariserat ljus. När polarisatorn och analysatorn roterar ändras polarisationsvinkeln. Du kan uppnå en ömsesidigt vinkelrät position genom att ställa båda filtren i läge "0". När mikroskopstativet roteras, beroende på polarisationsvinkeln, reflekterar provets yta ljuset annorlunda. Bertrand-linsen används för konoskopiska studier. Kompensatorerna är designade för att förbättra kontrasten hos prover med svag dubbelbrytning.

Tillbehör

Det finns en rad tillbehör designade för mikroskopet.

Ytterligare mål kan användas för att studera föremål upp till 0,32 µm.

Okular utökar mikroskopets förstoringsområde. Ytterligare okular hjälper till att utnyttja den fulla potentialen hos ett objektiv som används oftare.

En digitalkamera som matar ut mikroskopbilden på en monitor, lagrar filer och som har programvara som tar realtidsmätningar av prover. En kalibreringsslid för att mäta objekt som kan kombineras med ett okular med en våg eller kameramjukvaran.

Nyckelfunktioner:

• Studier av transparenta och ogenomskinliga anisotropa prover i polariserat och naturligt ljus
• Kraftfull 30W halogengenomsläpplig och reflekterad ljuskälla som ger starkt naturligt ljus
• Bertrand-lins för konoskopi och ortoskopi, kompensatorer och Köhler-belysning i genomsläppt och reflekterat ljus
• Trinokulärt huvud med trinokulärt rör för montering av en digitalkamera; 100:0 och 0:100 stråldelning
• Planera akromatiska ansträngningsfria objektiv eliminerar de falska optiska effekterna
• Bekväm inriktning av de roterande nosstyckena och scenen
• Vridbar rund scen med nockskala för exakt vinkelmätning
• Brett utbud av valfria tillbehör

Satsen innehåller:

• Sockel med strömingång, genomsänd ljuskälla och kondensor, fokuseringsmekanism, scen och roterande nosstycke
• Reflekterad ljusbelysning med lamphus
• Trinokulärt huvud
• Mellanrör med Bertrand-lins, en analysator och kompensatorplats
• Kompensatorer: λ kompensator, λ/4 kompensator, kvartskil
• Infinity plan akromatisk objektiv: PL 5x/0,12 WD 26,1 mm
• Infinity plan akromatisk objektiv: PL 10x/0,25 WD 5,0 mm
• Infinity plan akromatisk objektiv: PL 40x/0,6 (fjäderbelastad) WD 3,98 mm
• Infinity plan akromatisk objektiv: PL 60x/0,7 (fjäderbelastad) WD 2,03 mm
• Okular 10x/20 mm (2 st.)
• 10x/20mm okular med skala. Skalvärde: 0,1 mm
• C-monteringsadapter 1x
• Insexnyckel
• Strömsladd
• Dammskydd
• Användarmanual och garantikort

Specifikationer

Produkt-ID 82912

Märke MAGUS

Garanti 5

EAN 5905555018539

Paketstorlek (LxBxH) 44,7x42,2x67,5

Fraktvikt 11,5

Typ biologisk, lätt/optisk

Trinokulärt huvud

Munstycke Siedentopf

Huvudets lutningsvinkel 30°

Förstoring, x 50–600 grundkonfiguration (*valfritt: 25–1000/1600/2000)

Okularrörets diameter, mm 23,2

Okular 10х/20; 10x/20 med en skala (*valfritt: 16x/11; 20х/11)

Mål infinity plan akromatisk, spänningsfri: PL 5x/0,12; PL 10x/0,25; PL 40x/0,6; PL 60x/0,7 (*valfritt: PL 2,5x/0,07; PL 50x/0,7; PL 80x/0,8; PL 100x/0,85); parfokal höjd 45 mm, designad för att studera prover utan täckglas

Roterande nosstycke för 5 mål, centrering

Arbetsavstånd, mm 26,1 (5x); 5,0 (10x); 3,98 (40x); 2,03 (60x); 11 (2,5x); 3,69 (50x); 1,25 (80x); 0,4 (100x)

Scen, mm Ø150

Scenen har 360° roterbar, centrerad, 1° gradering av rotationsvinkeln; en nockskala för mätning av vinklar med en noggrannhet på 0,1°

Okulardioptrijustering, dioptrier ±5 (på vänster rör)

Kondensor Abbe kondensor NA 1.25 med justerbar bländare och en vridbar lins

Bländare justerbar bländare, justerbar irisfältsbländare

Fokus koaxial, grovfokusering (21 mm, 39,8 mm/cirkel, med låsknapp och spänningsjusteringsratt) och finfokusering (0,002 mm)

Belysning halogen

Justering av ljusstyrka ja

Strömförsörjning 220±22V, 50Hz, AC-nätverk

Ljuskälltyp reflekterat och genomsläppt ljus: 12V/30W

Ljusfiltrerar reflekterat ljus: matt, gul, grön, blå

Drifttemperaturområde,°C 5...+35

Erfarna användare, proffs på användarnivå

Svårighetsgrad för montering och installation komplicerad

Polarisatorgenomsläppt ljus: med 0°, 90°, 180°, 270° markeringar på skalan; 360° roterbar; reflekterat ljus: avtagbar

Mellanrör inbyggd analysator med rotation 0–360°; en nockskala för mätning av vinklar med en noggrannhet på 0,1°; Bertrand lins; plats för installation av kompensatorer

Kompensator λ kompensator; λ/4 kompensator; kvartskil

Applikationslaboratorium/medicinsk

Dubbel belysningsplats

Forskningsmetod ljusfält, polarisering

Påse/fodral/påse i uppsatt dammskydd
