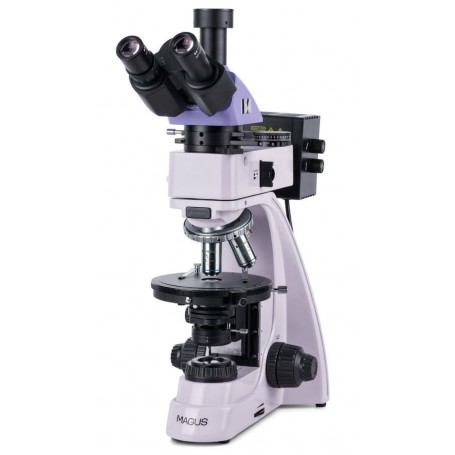

Poliarizuojantis mikroskopas MAGUS Pol 850

Mikroskopas skirtas objektams tirti poliarizuotoje ir natūralioje šviesoje.

Praleidžiamoje šviesoje galite tirti geologinius, taip pat anizotropinius biologinius ir polimerinius mėginius plonomis pjūviais.

Atsispindėjusioje šviesoje – poliruotos sekcijos su viena poliruota puse. Poliruotų sekcijų storis yra savavališkas, dažniausiai 5–10 mm. Mikroskopas leidžia ištirti nepermatomus objektus iki 15 mm storio.

Poliarizuojantis mikroskopas naudoja anizotropinio mėginio dvigubą lūžį, kad gautų vaizdą. Plokštuminė poliarizuota šviesa, praeidama pro anizotropinį mėginį, skyla į du pluoštus ir pakeičia poliarizacijos plokštumą. Analizatorius nukreipia pluoštų virpesius į tą pačią plokštumą ir ašį, taip sukeldamas destruktyvius ir konstruktyvius trukdžius tarp dviejų bangos frontų. Ryškus, didelio kontrasto vaizdas keičia spalvą, kai scena sukasi.

Šis mikroskopas turi įtemptus objektyvus. Tarpiniame vamzdelyje yra analizatorius ir Bertrand objektyvas, jame yra kompensatorių lizdas. Mikroskopas naudojamas kristalografijoje, petrografijoje, mineralogijoje, kriminalistikoje, medicinoje ir kitose mokslo srityse.

Mikroskopo galvutė

Trinokulinė galvutė su begalybės plano achromatiniais objektyvais. Trinokuliniame vamzdelyje sumontuoti skaitmeniniai vaizdo fiksavimo įrenginiai. Okuliaro / fotoaparato šviesos kelio pasirinkimo rankenėlė leidžia nukreipti šviesos spindulį arba į skaitmeninį fotoaparatą, arba į okuliaro vamzdelius.

Dioptrijų reguliavimas yra kairiajame vamzdyje.

Besisukantis antgalis

Penki tikslai. Šviesos šaltinio centravimui naudojamas laisvas lizdas. Papildomam objektyvui taip pat galima įmontuoti laisvą lizdą, kad būtų pasiektas papildomas padidinimas. Besisukančio antgalio konstrukcija („atokiau nuo stebėtojo“) atlaisvina vietos scenos priekyje, todėl vartotojas gali matyti objektyvą, įdėtą į optinį kelią. Besisukančios antgalio angos yra centre, kad būtų suderinta objektyvo ir mikroskopo optinė ašis.

Tikslai

Begalybės plano achromatiniai objektyvai sukurti specialiai poliarizuotos šviesos stebėjimams: optika be deformacijų užtikrina, kad dvigubas lūžis kiltų iš bandinio, o ne iš optinių elementų. Tikslai skirti tirti mėginius be dengiamųjų stiklelių.

Fokusavimo mechanizmas

Bendraašės stambios ir smulkios fokusavimo rankenėlės yra stovo apačioje iš abiejų pusių. Vartotojas gali padėti rankas ant stalo ir atsipalaidavęs pozuoti stebėdamas. Fokusavimo reguliavimas yra sklandus ir lengvas.

Fokusavimo mechanizmo konstrukcija leidžia greitai sureguliuoti mikroskopą pakeitus tyrimo objektą. Šiuo tikslu dešinėje pusėje yra grubus fokusavimo fiksavimo rankenėlė. Stambią įtempimą galima reguliuoti sukant žiedą kairėje pusėje.

Scena

Scena sukasi 360°, kad būtų galima matyti mėginio spalvos pasikeitimą, kai poliarizatorius ir analizatorius yra sukryžiuoti. Scenoje yra sukimosi kampo gradacija. Su nonija skale matavimai atliekami 0,1° tikslumu.

Sceną galima centruoti dviem varžtais, nes analizuojant anizotropinį objektą poliarizuotoje šviesoje reikia tiksliai suderinti scenos sukimosi ašį su optine mikroskopo ašimi.

Šviesos šaltinis

30 W halogeninės lemputės naudojamos tiek atspindėtuose, tiek skleidžiamuose šviestuvuose. Halogeninės lemputės skleidžia šviesą, kurios spalvos temperatūra leidžia patogiai dirbti. 30 W lemputė yra pakankamai ryški, kad galėtumėte stebėti su 4x–100x padidinimo objektyvais, kurie naudojami ryškaus lauko ir poliarizuotos šviesos mikroskopijai.

Atsispindi šviesos apšvietimas

Apšvietimo sistema leidžia nustatyti Köhler apšvietimą. Lauko ir diafragmos diafragmos yra iš anksto sucentruotos gamykloje ir nereikalauja papildomo centravimo. Esant reikalui diafragmas galima reguliuoti centravimo varžtais. Šviesos šaltinis yra centre išilgai trijų ašių. Nuimamas analizatorius ir poliarizatorius yra skirti poliarizacijos mikroskopijai. Poliarizatorius sukasi 0–360°, analizatorius sukasi 360°, o analizatoriaus nonerio skalė leidžia tiksliai išmatuoti kampą.

Filtrų rinkinys gali padėti reguliuoti spalvų atkūrimą.

Perduodamos šviesos apšvietimas

Köhler apšvietimas: reguliuojama lauko diafragma; Centrinis ir reguliuojamo aukščio Abbe kondensatorius su reguliuojama diafragma ir pasukamu pagalbiniu objektyvu. NA = 1,25. Poliarizatorius yra pasukamas 0–360°, skalėje yra keturi sukimosi kampai 0°, 90°, 180°, 270°. Analizatorius sukasi 360°, analizatoriaus nonerio skalė užtikrina tikslų kampo matavimą.

Köhler apšvietimas atspindėtoje ir praleidžiamoje šviesoje

Köhler apšvietimo sąranka pagerina mėginio vaizdo kokybę. Naudodami tokį apšvietimą galite pasiekti maksimalią kiekvieno objektyvo skiriamąją gebą ir vienodą regėjimo lauko apšvietimą be tamsėjimo kraštuose. Tyrimo objektas yra ryškiai sufokusuotas, o vaizdo artefaktai pašalinami.

Mėginių tyrimas poliarizuotoje šviesoje

Tarpiniame vamzdelyje yra analizatorius ir Bertrand objektyvas, jame yra kompensatorių lizdas. Analizatorius įterpiamas į šviesos kelią, kad būtų galima stebėti objektus poliarizuotoje šviesoje. Kai sukasi poliarizatorius ir analizatorius, pasikeičia poliarizacijos kampas. Galite pasiekti viena kitai statmeną padėtį, nustatę abu filtrus į „0“ padėtį. Sukant mikroskopo stovą, priklausomai nuo poliarizacijos kampo, mėginio paviršius skirtingai atspindi šviesą. Bertrand lęšis naudojamas konoskopiniams tyrimams. Kompensatoriai skirti sustiprinti mėginių su silpnu dvigubu lūžiu kontrastą.

Priedai

Yra priedų, skirtų mikroskopui, linija.

Papildomi objektyvai gali būti naudojami tiriant objektus iki 0,32 µm.

Okuliarai praplečia mikroskopo didinimo diapazoną. Papildomi okuliarai padės išnaudoti visą dažniau naudojamo objektyvo potencialą.

Skaitmeninė kamera, kuri išveda mikroskopo vaizdą monitoriuje, saugo failus ir turi programinę įrangą, kuri realiuoju laiku atlieka mėginių matavimus. Kalibravimo skaidrė, skirta matuoti objektus, kuriuos galima derinti su okuliaru su skale arba fotoaparato programine įranga.

Pagrindiniai bruožai:

• Skaidrių ir nepermatomų anizotropinių mėginių tyrimai poliarizuotoje ir natūralioje šviesoje
• Galingas 30 W halogenas perduodamas ir atspindėtas šviesos šaltinis, suteikiantis ryškią natūralią šviesą
• Bertrand objektyvas, skirtas konoskopijai ir ortoskopijai, kompensatoriai ir Köhler apšvietimas perduodamoje ir atspindėtoje šviesoje
• Trinokuliarinė galvutė su trinokuliniu vamzdeliu skaitmeninei kamerai tvirtinti; 100:0 ir 0:100 pluošto padalijimas
• Suplanuokite achromatinius objektyvus be deformacijų pašalinkite klaidingus optinius efektus
• Patogus besisukančių antgalio angų ir scenos išlygiavimas
• Sukamoji apvali scena su nonija skale tiksliam kampo matavimui
• Platus pasirenkamų priedų asortimentas

Į komplektą įeina:

• Pagrindas su maitinimo įėjimu, skleidžiamos šviesos šaltiniu ir kondensatoriumi, fokusavimo mechanizmu, scena ir besisukančiu antgaliu
• Atspindintis šviesos apšvietimas su lempa
• Trinokulinė galva
• Tarpinis vamzdelis su Bertrand objektyvu, analizatoriumi ir kompensatoriaus lizdu
• Kompensatoriai: λ kompensatorius, λ/4 kompensatorius, kvarco pleištas
• Begalybės plano achromatinis objektyvas: PL 5x / 0,12 WD 26,1 mm
• Begalybės plano achromatinis objektyvas: PL 10x / 0,25 WD 5,0 mm
• Begalybės plano achromatinis objektyvas: PL 40x/0,6 (spyruoklinis) WD 3,98 mm
• Begalybės plano achromatinis objektyvas: PL 60x/0,7 (spyruoklinis) WD 2,03 mm
• Okuliaras 10x/20 mm (2 vnt.)
• 10x/20mm okuliaras su skale. Mastelio vertė: 0,1 mm
• C-mount adapteris 1x
• Šešiakampis raktas
• Maitinimo laidas
• Padengtas dulkėmis
• Naudojimo instrukcija ir garantinis talonas

Specifikacijos

Prekės ID 82912

Prekinis ženklas MAGUS

Garantija 5

EAN 5905555018539

Pakuotės dydis (PxPxA) 44,7x42,2x67,5

Siuntimo svoris 11.5

Tipas biologinis, šviesus/optinis

Galvos trinokulis

Antgalis Siedentopf

Galvos pasvirimo kampas 30°

Didinimas, x 50–600 pagrindinė konfigūracija (*pasirenkama: 25–1000/1600/2000)

Okuliaro vamzdžio skersmuo, mm 23,2

Okuliarai 10х/20; 10x/20 su skale (*neprivaloma: 16x/11; 20х/11)

Tikslai begalybės planas achromatinis, be deformacijų: PL 5x/0,12; PL 10x/0,25; PL 40x/0,6; PL 60x / 0,7 (*pasirenkama: PL 2,5x / 0,07; PL 50x / 0,7; PL 80x / 0,8; PL 100x / 0,85); parfokalinis aukštis 45 mm, skirtas tirti mėginius be dengiamųjų stiklelių

Besisukantis antgalis 5 objektyvams, centruojamas

Darbinis atstumas, mm 26,1 (5x); 5,0 (10x); 3,98 (40x); 2,03 (60x); 11 (2,5x); 3,69 (50x); 1,25 (80x); 0,4 (100x)

Pakopa, mm Ø150

Scena yra pasukama 360°, centruojama, 1° sukimosi kampo gradacija; nonijinė skalė, skirta kampams matuoti 0,1° tikslumu

Okuliaro dioptrijų reguliavimas, dioptrijos ±5 (kairiajame vamzdelyje)

Kondensatorius Abbe kondensatorius NA 1.25 su reguliuojama diafragma ir pasukamu objektyvu

Diafragma reguliuojama diafragma, reguliuojama rainelės lauko diafragma

Bendraašis fokusavimas, grubus fokusavimas (21 mm, 39,8 mm / apskritimas, su fiksavimo rankenėle ir įtempimo reguliavimo rankenėle) ir tikslus fokusavimas (0,002 mm)

Apšvietimas halogenu

Ryškumo reguliavimas taip

Maitinimas 220±22V, 50Hz, kintamos srovės tinklas

Šviesos šaltinio tipas atspindėta ir praleidžiama šviesa: 12V/30W

Šviesos filtrai atspindi šviesą: matinė, geltona, žalia, mėlyna

Darbinės temperatūros diapazonas,°C 5...+35

Vartotojo lygio patyrę vartotojai, profesionalai

Sudėtingas surinkimo ir montavimo sudėtingumo lygis

Poliarizatoriaus skleidžiama šviesa: su 0°, 90°, 180°, 270° žymomis skalėje; 360° pasukamas; atspindėta šviesa: nuimama

Įmontuotas tarpinio vamzdelio analizatorius su sukimu 0–360°; nonijinė skalė kampams matuoti 0,1° tikslumu; Bertrand objektyvas; lizdas kompensatoriams montuoti

Kompensatorius λ kompensatorius; λ/4 kompensatorius; kvarco pleištas

Taikymo laboratorija/medicina

Dviguba apšvietimo vieta

Tyrimo metodas šviesus laukas, poliarizacija

Maišelis / dėklas / maišelis komplekte nuo dulkių
