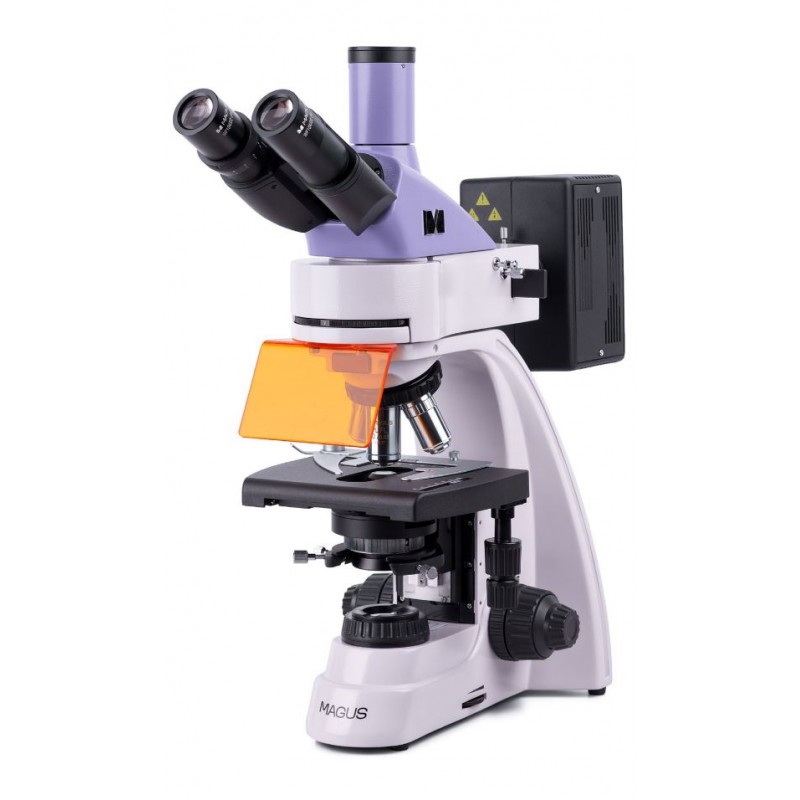

Kính hiển vi huỳnh quang MAGUS Lum 400

Kính hiển vi huỳnh quang MAGUS Lum 400 được thiết kế để chẩn đoán và nghiên cứu bằng phương pháp kính hiển vi huỳnh quang (ánh sáng phản xạ) và kính hiển vi trường sáng (ánh sáng truyền qua). Các kỹ thuật trường tối, tương phản pha và phân cực có thể được sử dụng với thiết bị tùy chọn. Lĩnh vực ứng dụng của kính hiển vi huỳnh quang: phân tích DNA, nghiên cứu mầm bệnh, giám sát vệ sinh dịch tễ, giám định pháp y, v.v.

Quang học

Đây là kính hiển vi ba mắt: Đầu hai mắt nghiêng 30° và máy ảnh kỹ thuật số (không bao gồm) được lắp vào ống ba mắt. Vì ống thị kính có thể xoay 360° nên rất dễ điều chỉnh để phù hợp với chiều cao của người dùng.

Năm vật kính có thể được lắp vào thị kính quay. Bốn mục tiêu sắc nét của kế hoạch vô cực được bao gồm. Một trong số đó, vật kính huỳnh quang có độ phóng đại 40 lần, được thiết kế để quan sát huỳnh quang. Các vật kính 4x, 10x và 100x được sử dụng cho kỹ thuật kính hiển vi trường sáng. Một vật kính bổ sung có thể được gắn vào khe trống của đầu mũi quay để đạt được độ phóng đại cao hơn trong phạm vi phóng đại của kính hiển vi.

Đầu mũi quay với vật kính được hướng vào bên trong – người dùng có thể nhìn thấy vật kính được đưa vào đường quang.

Chiếu sáng

Nguồn sáng phản xạ là đèn thủy ngân 100W. Nó được đặt bên trong buồng đèn, giúp tản nhiệt hiệu quả: Đèn không bị quá nóng ngay cả khi hoạt động nhiều giờ. Đèn có thể được căn giữa theo ba trục để cung cấp ánh sáng tối ưu cho khu vực làm việc. Nếu bạn cần thay thế nó, việc tháo và lắp bóng đèn sẽ khá dễ dàng. Đèn thủy ngân thích hợp cho thuốc nhuộm huỳnh quang vì nó có các đỉnh rời rạc. Đèn chiếu sáng phản xạ chứa bốn bộ lọc kích thích: tia cực tím (UV), tím (V), xanh lam (B) và xanh lục (G).

Nguồn sáng truyền qua: bóng đèn halogen 30W. Nó đủ sáng để làm việc với bất kỳ vật kính nào ở bất kỳ độ phóng đại nào. Nhờ nhiệt độ màu của ánh sáng, ngay cả khi quan sát lâu cũng không làm mỏi mắt. Hệ thống chiếu sáng cũng bao gồm một bình ngưng. Nó có một khe cho thanh trượt (độ tương phản pha hoặc trường tối).

Trong ánh sáng truyền qua và phản xạ, bạn có thể thiết lập phương pháp chiếu sáng Köhler. Khi hệ thống chiếu sáng được thiết lập theo cách này, không có hiện tượng tối ở các cạnh, mẫu được nhìn thấy rõ ràng và các ảnh giả được loại bỏ.

Giai đoạn và cơ chế lấy nét

Kính hiển vi được trang bị một bệ đỡ được thiết kế tiện dụng không có giá đỡ định vị. Khi quan sát dưới ánh sáng phản xạ, một tấm sân khấu màu đen được đặt trên sân khấu để loại bỏ ánh sáng lạc. Giá đỡ mẫu có thể tháo rời và có thể tháo ra nếu cần bằng cách nới lỏng hai vít. Các nút lấy nét là đồng trục và nằm ở mỗi bên của kính hiển vi. Lấy nét thô có núm khóa và điều chỉnh độ căng và lấy nét tinh được sử dụng để điều chỉnh tiêu cự.

Phụ kiện

Kính hiển vi MAGUS Lum 400 có thể được trang bị thêm các phụ kiện: máy ảnh kỹ thuật số, thiết bị tương phản pha, thiết bị phân cực, tụ quang trường tối, thị kính và vật kính, thanh trượt tương phản pha và trường tối. Để đo các đối tượng, cấu hình có thể được bổ sung bằng một slide hiệu chuẩn.

Các tính năng chính:

• Kỹ thuật kính hiển vi: huỳnh quang trong ánh sáng phản xạ, trường sáng trong ánh sáng truyền qua
• Các phương pháp nghiên cứu khác với các phụ kiện tùy chọn: tương phản pha, phân cực đơn giản, trường tối
• Đầu ba mắt có ống ba mắt để gắn máy ảnh kỹ thuật số; Ống thị kính xoay 360°
• Các mục tiêu vô sắc của kế hoạch vô cực, bao gồm cả mục tiêu cúm
• Nguồn sáng phản xạ: đèn thủy ngân 100W, nguồn sáng truyền qua: đèn halogen 30W
• Phương pháp chiếu sáng Köhler trong ánh sáng truyền qua và phản xạ
• Bộ lọc huỳnh quang: tia cực tím (UV), tím (V), xanh lam (B), xanh lục (G)
• Bàn mẫu tiện dụng với giá đỡ mẫu có thể tháo rời và không có giá định vị

Bộ sản phẩm bao gồm:

• Đế có đầu vào nguồn, nguồn sáng truyền qua và bộ tụ quang, cơ chế lấy nét, bệ đỡ và đầu mũi quay
• Đèn chiếu sáng phản chiếu
• Ngọn đèn thủy ngân
• đầu ba mắt
• Vật kính tiêu sắc kế hoạch vô cực: PL 4x/0.10 WD 19.8mm
• Vật kính tiêu sắc kế hoạch vô cực: PL 10x/0,25 WD 5,0mm
• Vật kính tiêu sắc kế hoạch vô cực, fluo: PL FL 40x/0,85 (có lò xo) WD 0,42mm
• Vật kính tiêu sắc kế hoạch vô cực: PL 100x/1.25 (có lò xo, dầu) WD 0.36mm
• Thị kính 10x/22mm với mắt dài (2 chiếc.)
• lá chắn tia cực tím
• Bộ chuyển đổi gắn C 1x
• Cờ lê lục giác
• Nguồn điện đèn thủy ngân
• Dây điện
• Dây nguồn đèn phản quang
• Phủ bụi
• Hướng dẫn sử dụng và thẻ bảo hành

Thông số kỹ thuật

ID sản phẩm 82904

thương hiệu MAGUS

Bảo hành 5

EAN 5905555018140

Kích thước gói hàng (LxWxH) 45,2x30,2x96

Trọng lượng vận chuyển 16,5

Loại sinh học, ánh sáng/quang học

đầu ba mắt

Đầu phun Gemel (Siedentopf, xoay 360°)

Góc nghiêng đầu 30°

Độ phóng đại, x 40–1000 cơ bản (*tùy chọn: 40–1250/1500/2000/2500)

Đường kính ống thị kính, mm 30

Thị kính 10х/22mm, giảm mắt: 10 mm (*tùy chọn: 10x/22mm với tỷ lệ, 12,5x/14; 15x/15; 20x/12; 25x/9)

Vật kính vô cực kế hoạch tiêu sắc và vật kính fluo: PL 4x/0.10, PL 10x/0.25, PL FL 40x/0.85, PL 100x/1.25 (dầu); khoảng cách tiêu điểm 45mm (*tùy chọn: PL FL 10x/0,35, PL 60x/0,80 ∞/0,17)

Đầu mũi xoay cho 5 vật kính

Khoảng cách làm việc, mm 19,8 (4x); 5,0 (10x); 0,42 (FL 40x); 0,36 (100x); 2,37 (FL 10х); 0,46 (60х)

Khoảng cách giữa các đồng tử, mm 48 — 75

Sân khấu, mm 180x150

Phạm vi di chuyển của sân khấu, mm 75/50

Bàn soi có bàn soi cơ học hai trục, không có giá đỡ định vị

Bộ tụ điện Bộ tụ điện Abbe, NA 1.25, màng chắn khẩu độ có thể điều chỉnh ở giữa, có thể điều chỉnh độ cao, có thể điều chỉnh, một khe cho thanh trượt trường tối và thanh trượt tương phản pha, ngàm khớp nối

Cơ hoành khẩu độ có thể điều chỉnh, cơ hoành trường mống mắt có thể điều chỉnh

Lấy nét đồng trục, lấy nét thô (21mm, 39,8mm/vòng tròn, có núm khóa và núm điều chỉnh độ căng) và lấy nét tinh (0,002mm)

Chiếu sáng huỳnh quang, halogen

Điều chỉnh độ sáng Có

Nguồn điện Mạng AC, 85–265V, 50/60Hz

Loại nguồn sáng ánh sáng phản xạ: đèn thủy ngân 100W; ánh sáng truyền qua: đèn halogen 12V/30W

Phạm vi nhiệt độ hoạt động,°C 5...+35

Khả năng kết nối thêm thiết bị thiết bị tương phản pha (tụ quang và vật kính), tụ quang trường tối (khô hoặc dầu), thiết bị phân cực (máy phân cực và máy phân tích), thanh trượt trường tối

Cấp độ người dùng Người dùng có kinh nghiệm, chuyên gia

Độ khó lắp ráp và lắp đặt phức tạp

Bộ lọc mô-đun huỳnh quang: tia cực tím (UV), tím (V), xanh lam (B), xanh lục (G)

Bộ lọc huỳnh quang: loại bộ lọc, bước sóng kích thích/gương lưỡng sắc/bước sóng phát xạ tia cực tím (UV), 320–380nm/425 nm/435 nm; tím (V), 380–415nm/455nm/475nm; xanh lam (B), 450–490nm/505nm/515nm; xanh lá cây (G), 495–555nm/585nm/595nm

Phòng thí nghiệm ứng dụng/y tế

Vị trí chiếu sáng kép

Phương pháp nghiên cứu trường sáng, huỳnh quang

Túi/hộp/túi trong bộ che bụi
