Jotron Anténa Procom CXL3-1LW 118-137MHz (91794)

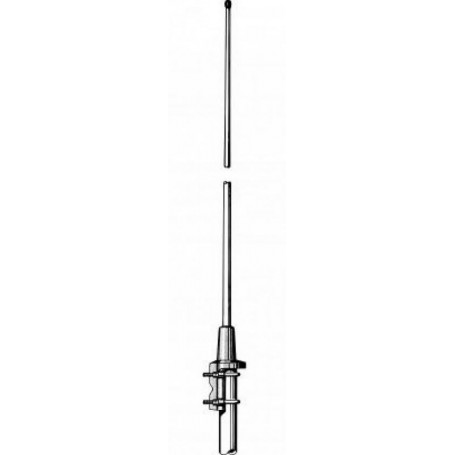

CXL 3-1LW je vertikálně polarizovaná, všesměrová základnová anténa navržená pro civilní letecké pásmo 118-137 MHz. Používá širokopásmový půlvlnný dipólový design a je vybavena lehkým držákem "LW" z epoxidem potaženého hliníku s nerezovými prvky. Anténu lze namontovat na svislé nebo vodorovné stožárové trubky s vnějším průměrem 16 až 54 mm. Kabel může být veden buď uvnitř, nebo vně stožárové trubky, v závislosti na vašich instalačních potřebách.

Kónická sklolaminátová trubka s velmi nízkým odporem větru obklopuje vyzařovací prvek, což zajišťuje dlouhodobý a spolehlivý provoz za všech povětrnostních podmínek. Všechny kovové části jsou uzemněny na stejnosměrný proud, aby se snížil šum z atmosférických výbojů, což vede ke stejnosměrnému zkratu přes koaxiální kabel. CXL 3-1LW je lehká, odolná proti vibracím, odolná proti korozi a je určena pro moderní použití na základnových stanicích.

Elektrické specifikace:

• Model: CXL 3-1LW

• Frekvenční rozsah: 118 - 137 MHz

• Typ antény: Koaxiální dipól, širokopásmový

• Maximální vstupní výkon: 150 W

• Polarizace: Vertikální

• Typ vzoru: Všesměrový

• Šířka svazku 3 dB (E-rovina): 66°

• Šířka svazku 3 dB (H-rovina): Všesměrový

• Impedance: 50 Ω

• Zisk: 0 dBd (2,2 dBi)

• VSWR: Méně než 1,75:1

• Šířka pásma: 19 MHz

• Antistatická ochrana: Všechny kovové části uzemněny na stejnosměrný proud (konektor ukazuje stejnosměrný zkrat)

• HCM kódy: HCM000ND00, 030DE00

Mechanické specifikace:

• Konektor: N (samice)

• Materiál radomu: Sklolaminát potažený polyuretanem

• Materiál montážního držáku: Hliník odolný proti mořské vodě, potažený epoxidem

• Barva: Bílá (RAL 9003)

• Větrná plocha: 0,0162 čtverečních metrů / 0,17 čtverečních stop

• Větrné zatížení: 25 N (při 160 km/h)

• Výška: Přibližně 1500 mm / 59,06 palců

• Hmotnost: Přibližně 0,80 kg / 1,76 lbs

• Montáž: Pro stožárové trubky s průměrem 27 - 65 mm / 1,02 - 2,56 palců

Environmentální specifikace:

• Provozní teplotní rozsah: -40°C až +70°C

• Přežití při rychlosti větru: Testováno až do 200 km/h (124,27 mph)

• Krytí: IP66

Tato anténa je navržena pro odolnost, spolehlivý výkon a snadnou instalaci v široké škále prostředí.
