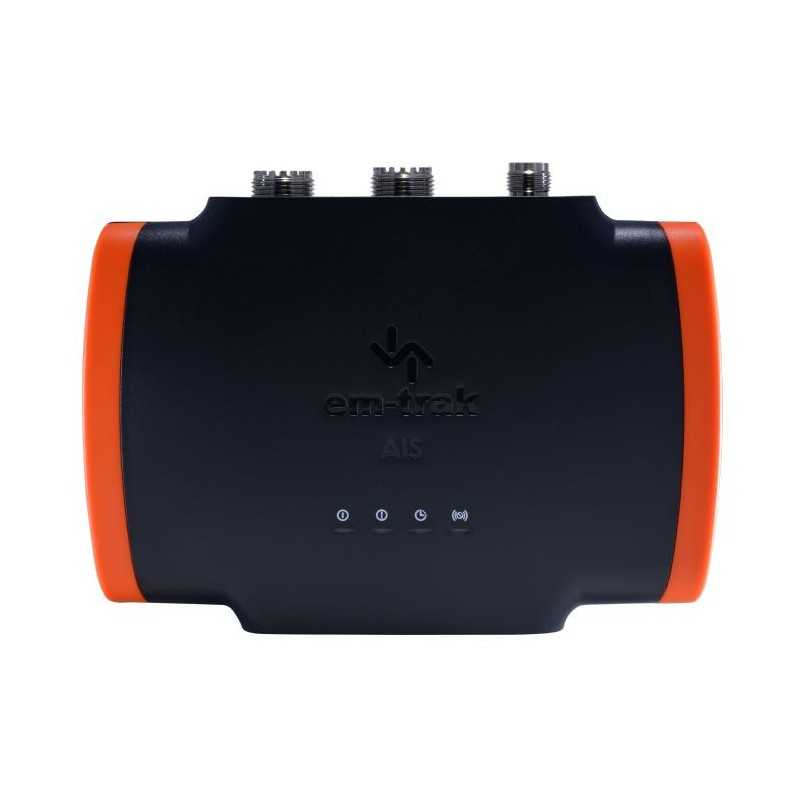

Em-Trak B923 2W Klasse B AIS-Transceiver mit integriertem VHF-Splitter

Der Em-Trak B923 ist ein kompakter und leichter Klasse B AIS-Transceiver, der überlegene AIS-Empfangs- und Sendefunktionen bietet. Mit einer Standard-Sendeleistung von 2W (CSTDMA) ermöglicht er Ihnen, mehr AIS-Informationen und Ziele in maximaler Reichweite zu sehen und dabei einen extrem niedrigen Stromverbrauch beizubehalten.

Dieses Modell verfügt über einen integrierten Hochleistungs-VHF-Antennensplitter, der es ermöglicht, Ihre vorhandene VHF-Radioantenne ohne Leistungseinbußen zu teilen und eine ausfallsichere Zuverlässigkeit sicherzustellen. Mit intelligenter Konnektivität, einem GPS-Empfänger und einer Antenne der nächsten Generation sowie dem einzigartigen FLEXI-FIT™-Halterungssystem sorgt der B923 für einen sicheren und einfachen Installationsprozess.

Hauptmerkmale

• Zertifizierte AIS Klasse B – 2W CSTDMA
• Integrierter VHF-Antennensplitter für nahtlose VHF-Radionutzung
• Globale Zertifizierung – USCG, FCC, Kanada, Europa
• Angetrieben durch das SRT-AIS™ Transceiver Engine für beispiellose Leistung
• FLEXI-FIT™-Halterungssystem für einfache und sichere Installation
• Interner Hochleistungs-GPS-Empfänger und Antenne (externe Antenne optional)
• IPx6 und IPx7 zertifiziert für Wasser-, Drucksprüh- und Feuchtigkeitsschutz
• Entwickelt, um Vibrationen, Stößen und extremen Temperaturen standzuhalten
• Kleines, leichtes Design mit extrem niedrigem Stromverbrauch
• Sichert Konnektivität und Interoperabilität mit jedem Kartenplotter oder PC
• Kompatibel mit NMEA 0183 & NMEA 2000
• Automatisierte Gesundheits- und Leistungsüberwachung
• Funktion für stillen Modus (Senden aus)
• Verbesserte HF-Abschirmung zum Schutz vor elektromagnetischen Störungen
• Integrierter Überspannungsschutz
• Ausfallsichere VHF-Radiofunktion

Physikalische & Umwelt-Spezifikationen

Größe: 150 x 115 x 45mm

Gewicht: 415g

Betriebstemperatur: -25°C bis +55°C

Lagertemperatur: -25°C bis +70°C

Schutzart: IPx6 und IPx7

Elektrische Spezifikationen

Versorgungsspannung: 12V oder 24V DC

Versorgungsspannungsbereich: 9,6V - 31,2V DC

Durchschnittsstrom (bei 12V): 245mA

Spitzenstrom: 2A

Durchschnittliche Leistungsaufnahme (bei 12V): 2,9W

Galvanische Trennung: Nur NMEA 0183 Eingänge, NMEA 2000, VHF-Antennenanschluss

Steckverbinder

• VHF Antenne: SO-239
• VHF Radio: SO-239
• GNSS: TNC
• Strom/NMEA 0183/Stiller Modus: 12-poliger kreisförmiger Multipol
• NMEA 2000: 5-poliger Micro-C-Steckverbinder
• USB: USB Micro-B

Daten-Schnittstellen

NMEA 0183: 2 x bidirektionale Anschlüsse

NMEA 2000: NMEA 2000 Ed 3.101, LEN=1

USB: PC Virtual Com Port für NMEA 0183 Daten

Standards Compliance

AIS-Standards: IEC 62287-1 Ed. 3 ITU-R M.1371.5

Produktsicherheitsstandards: EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013 EN62311:2008

Umweltstandards: IEC 60945 Ed. 4

Serielle Datenschnittstellen-Standards: IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0

NMEA 2000: NMEA 2000 Ed 3.101

GNSS-Leistungsstandards: IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0

GNSS

Unterstützte Systeme: GPS, GLONASS, BeiDou, Galileo (zwei beliebiger Kombination, drei einschließlich GPS, Galileo)

Kanäle: 72

Interne/Externe Antenne: Interne oder optionale externe Antenne

Zeit bis zur ersten Fixierung bei Kaltstart: 26s

VHF Transceiver

VDL Zugangsschema: CSTDMA

Betriebsfrequenz: 156,025MHz - 162,025MHz

Kanalbreite: 25kHz

Empfänger/Sender: 2 x Empfänger, 1 x Sender

AIS-Empfängerempfindlichkeit (20% PER): -111dBm

AIS-Sendeleistung: 2W (+33dBm)

Benutzeroberfläche

Anzeigen: Stromversorgung, Sendezeitüberschreitung, Fehler, stiller Modus
