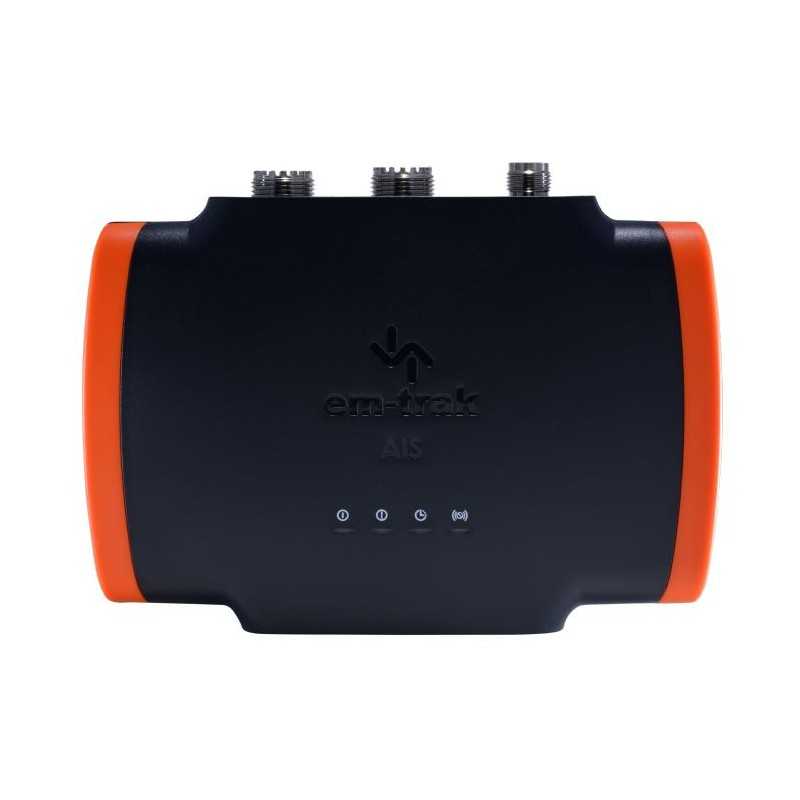

em-trak B923 (med VHF splitter) Klasse B 2W AIS transceiver

B923 er en standard sendeeffekt (2W CSTDMA) klasse B AIS-transceiver, der er lille og let, men som alligevel leverer den allerbedste AIS-modtagelses- og sendeydelse, så du ser mere AIS-information og -mål på maksimal rækkevidde – alt sammen opnået med det laveste strømforbrug .

Den integrerede højtydende VHF-antennesplitter på B923 gør det muligt for transceiveren at dele din eksisterende VHF-radioantenne uden tab af ydeevne og fejlsikker pålidelighed. Med indbygget intelligent tilslutning, integreret næste generations GPS-modtager og -antenne og et unikt FLEXI-FIT™-beslagsystem er sikker og sikker installation enkel.

FUNKTIONER

• Certificeret AIS klasse B – 2W CSTDMA
• Integreret VHF antenne splitter
• Global certificering - USCG / FCC / Canada / Europa
• SRT-AIS™ Transceiver Engine for enestående bevist ydeevne
• FLEXI-FIT™ beslagsystem til nem, bekvem og sikker installation
• Intern højtydende GPS-modtager og antenne (ekstern antenne valgfri)
• Vand-, trykspray- og fugttæt (IPx6, IPx7 certificeret)
• Beskyttet mod vibrationer, stød og ekstreme temperaturer
• Lille og let
• Ultralavt strømforbrug – bedst i klassen
• Garanteret forbindelse og interoperabilitet med enhver kortplotter eller pc
• NMEA 0183 og NMEA 2000
• Automatiseret sundheds- og præstationsovervågning
• Silent mode (transmit-off) funktion
• Forbedret RF-skærmning for at beskytte mod elektromagnetisk interferens
• Indbygget overspændingsbeskyttelse
• Fejlsikker VHF-radiodrift

FYSISK OG MILJØSPECIFIKATION

Størrelse (H x B x D) 150 x 115 x 45mm

Vægt 415g

Driftstemperatur -25°C til +55°C

Opbevaringstemperatur -25°C til +70°C

Indtrængningsbeskyttelse IPx6 og IPx7

ELEKTRISK SPECIFIKATION

Forsyningsspænding 12V eller 24V DC

Forsyningsspændingsområde 9,6V - 31,2V DC

Gennemsnitlig strøm (ved 12V) 245mA

Spidsstrøm 2A

Gennemsnitligt strømforbrug (ved 12V) 2,9W

Galvanisk isolering Kun NMEA 0183-indgange, NMEA 2000, VHF-antenneport

FORBINDELSER

VHF-antenne SO-239

VHF radio SO-239

GNSS TNC

Strøm/NMEA 0183/støjsvag tilstand 12-vejs cirkulær multipol

NMEA 2000 5-vejs Micro-C-stik

USB USB Micro-B

DATAGRÆNSEFLASER

NMEA 0183 2 x tovejsporte

NMEA 2000 NMEA 2000 Ed 3.101, LEN=1

USB-pc virtuel com-port til NMEA 0183-data

OVERHOLDELSE AF STANDARDER

AIS-standarder IEC 62287-1 Ed. 3 ITU-R M.1371.5

Produktsikkerhedsstandarder EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013 EN62311:2008

Miljøstandarder IEC 60945 Ed. 4

Serielle datagrænsefladestandarder IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0

NMEA 2000 NMEA 2000 Ed 3.101

GNSS-ydeevnestandarder IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0

GNSS

Systemer understøttet GPS, GLONASS, BeiDou, Galileo (to af enhver kombination, tre inklusive GPS, Galileo)

Kanaler 72

Intern/ekstern antenne Intern eller valgfri ekstern antenne

Tid til første fix fra koldstart 26s

VHF-SENDER

VDL-adgangsskema CSTDMA

Driftsfrekvens 156,025MHz - 162,025MHz

Kanalbåndbredde 25kHz

Modtagere/sendere 2 x modtagere, 1 x sender

AIS modtager følsomhed (20% PER) -111dBm

AIS sendereffekt 2W (+33dBm)

BRUGERGRÆNSEFLADE

Indikatorer Strøm, sende timeout, fejl, lydløs tilstand
