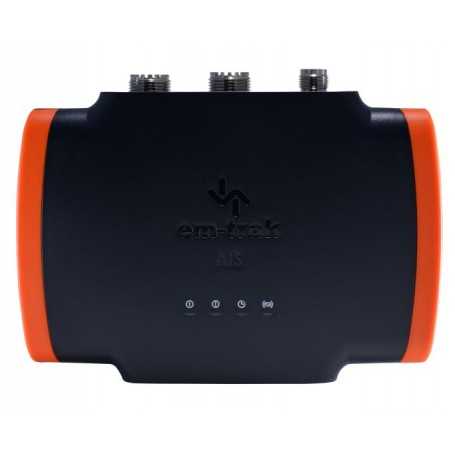

em-trak B923 (s VHF razdjelnikom) klasa B 2W AIS primopredajnik

B923 je AIS primopredajnik standardne snage odašiljanja (2W CSTDMA) klase B koji je mali i lagan, ali pruža najbolje performanse AIS prijema i odašiljanja tako da vidite više AIS informacija i ciljeva na maksimalnom dometu – sve se postiže najnižom potrošnjom energije .

Integrirani visokoučinkoviti VHF antenski razdjelnik B923 omogućuje primopredajniku da dijeli vašu postojeću VHF radio antenu bez gubitka performansi i pouzdanosti. Uz ugrađenu inteligentnu povezanost, integrirani GPS prijemnik i antenu sljedeće generacije i jedinstveni FLEXI-FIT™ sustav nosača, sigurna i sigurna instalacija je jednostavna.

ZNAČAJKE

• Certificirani AIS klase B – 2W CSTDMA
• Integrirani VHF antenski razdjelnik
• Globalna certifikacija - USCG / FCC / Kanada / Europa
• SRT-AIS™ motor primopredajnika za vrhunske dokazane performanse
• FLEXI-FIT™ sustav nosača za jednostavnu, praktičnu i sigurnu instalaciju
• Unutarnji GPS prijemnik i antena visokih performansi (po izboru vanjska antena)
• Otporan na vodu, prskanje pod pritiskom i vlagu (IPx6, IPx7 certifikat)
• Zaštićen od vibracija, udaraca i ekstremnih temperatura
• Mala i lagana
• Ultra niska potrošnja energije – najbolje u klasi
• Zajamčena povezanost i interoperabilnost s bilo kojim ploterom ili računalom
• NMEA 0183 i NMEA 2000
• Automatizirano praćenje zdravlja i performansi
• Funkcija tihog načina rada (isključenje prijenosa).
• Poboljšani RF ekran za zaštitu od elektromagnetskih smetnji
• Ugrađena zaštita od prenapona
• Rad VHF radija bez greške

FIZIČKE I OKOLIŠNE SPECIFIKACIJE

Veličina (V x Š x D) 150 x 115 x 45 mm

Težina 415g

Radna temperatura -25°C do +55°C

Temperatura skladištenja -25°C do +70°C

Zaštita od ulaska IPx6 i IPx7

ELEKTRIČNE SPECIFIKACIJE

Napon napajanja 12V ili 24V DC

Raspon napona napajanja 9,6V - 31,2V DC

Prosječna struja (na 12V) 245mA

Maksimalna struja 2A

Prosječna potrošnja energije (na 12V) 2,9W

Galvanska izolacija samo NMEA 0183 ulazi, NMEA 2000, VHF antenski priključak

KONEKTORI

VHF antena SO-239

VHF radio SO-239

GNSS TNC

Power/NMEA 0183/tihi način rada 12-smjerni kružni multipol

NMEA 2000 5-smjerni Micro-C konektor

USB USB Micro-B

PODATKOVNA SUČELJA

NMEA 0183 2 x dvosmjerna porta

NMEA 2000 NMEA 2000 Ed 3.101, LEN=1

USB PC virtualni com port za NMEA 0183 podatke

USKLAĐENOST STANDARDA

AIS standardi IEC 62287-1 Ed. 3 ITU-R M.1371.5

Standardi sigurnosti proizvoda EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013 EN62311:2008

Standardi zaštite okoliša IEC 60945 Ed. 4

Standardi serijskog podatkovnog sučelja IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0

NMEA 2000 NMEA 2000 Ed 3.101

GNSS standardi izvedbe IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0

GNSS

Podržani sustavi GPS, GLONASS, BeiDou, Galileo (dva u bilo kojoj kombinaciji, tri uključujući GPS, Galileo)

Kanali 72

Unutarnja/vanjska antena Unutarnja ili dodatna vanjska antena

Vrijeme za prvi popravak od hladnog starta 26s

VHF primopredajnik

VDL pristupna shema CSTDMA

Radna frekvencija 156,025MHz - 162,025MHz

Širina pojasa kanala 25 kHz

Prijemnici/odašiljači 2 x prijemnik, 1 x odašiljač

Osjetljivost AIS prijemnika (20% PER) -111dBm

Snaga AIS odašiljača 2W (+33dBm)

KORISNIČKO SUČELJE

Indikatori Snaga, vremensko ograničenje prijenosa, pogreška, tihi način rada
