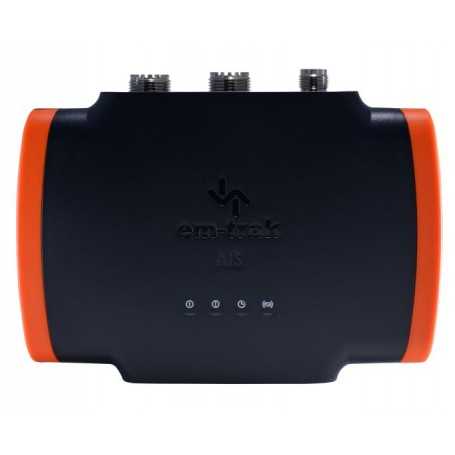

Em-Trak B923 2W Klass B AIS Transceiver med Integrerad VHF-splitter

Em-Trak B923 är en kompakt och lätt Klass B AIS-transceiver designad för att ge överlägsen AIS-mottagnings- och sändningsprestanda. Med en standard sändningseffekt på 2W (CSTDMA) kan den visa mer AIS-information och mål på maximalt avstånd samtidigt som den bibehåller extremt låg strömförbrukning.

Denna modell inkluderar en integrerad högpresterande VHF-antennsplitter, vilket gör det möjligt att dela din befintliga VHF-radioantenn utan att kompromissa med prestandan och säkerställer en felfri tillförlitlighet. Med inbyggd intelligent anslutning, en nästa generations GPS-mottagare och antenn samt det unika FLEXI-FIT™-fästsystemet, säkerställer B923 en säker och enkel installationsprocess.

Viktiga Funktioner

• Certifierad AIS Klass B – 2W CSTDMA
• Integrerad VHF-antennsplitter för sömlös VHF-radiodelning
• Global certifiering – USCG, FCC, Kanada, Europa
• Drivs av SRT-AIS™ Transceiver Engine för oöverträffad prestanda
• FLEXI-FIT™-fästsystem för enkel och säker installation
• Intern högpresterande GPS-mottagare och antenn (extern antenn valfri)
• IPx6 och IPx7 certifierad för vatten-, tryckspray- och fuktskydd
• Designad för att motstå vibrationer, stötar och extrema temperaturer
• Liten, lätt design med extremt låg strömförbrukning
• Säkerställer anslutning och interoperabilitet med alla sjökortsplottrar eller datorer
• Kompatibel med NMEA 0183 & NMEA 2000
• Automatiserad hälsa- och prestandaövervakning
• Tyst läge (avstängd sändning) funktion
• Förbättrad RF-skärmning för att skydda mot elektromagnetiska störningar
• Inkluderar inbyggt överspänningsskydd
• Felfri VHF-radiofunktion

Fysiska & Miljömässiga Specifikationer

Storlek: 150 x 115 x 45mm

Vikt: 415g

Driftstemperatur: -25°C till +55°C

Lagringstemperatur: -25°C till +70°C

Intrångsskydd: IPx6 och IPx7

Elektriska Specifikationer

Försörjningsspänning: 12V eller 24V DC

Försörjningsspänningsintervall: 9.6V - 31.2V DC

Genomsnittlig ström (vid 12V): 245mA

Maximal ström: 2A

Genomsnittlig strömförbrukning (vid 12V): 2.9W

Galvanisk Isolation: Endast NMEA 0183-ingångar, NMEA 2000, VHF-antennport

Kontakter

• VHF-antenn: SO-239
• VHF-radio: SO-239
• GNSS: TNC
• Ström/NMEA 0183/Tyst läge: 12-polig cirkulär multipol
• NMEA 2000: 5-polig Micro-C-kontakt
• USB: USB Micro-B

Datagränssnitt

NMEA 0183: 2 x dubbelriktade portar

NMEA 2000: NMEA 2000 Ed 3.101, LEN=1

USB: PC virtuell com-port för NMEA 0183 data

Standardkompatibilitet

AIS-standarder: IEC 62287-1 Ed. 3 ITU-R M.1371.5

Produktsäkerhetsstandarder: EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013 EN62311:2008

Miljöstandarder: IEC 60945 Ed. 4

Seriedatagränssnittsstandarder: IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0

NMEA 2000: NMEA 2000 Ed 3.101

GNSS-prestandastandarder: IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0

GNSS

System som stöds: GPS, GLONASS, BeiDou, Galileo (två av vilken kombination som helst, tre inklusive GPS, Galileo)

Kanaler: 72

Intern/Extern antenn: Intern eller valfri extern antenn

Tid till första fix från kallstart: 26s

VHF-transceiver

VDL-åtkomstschema: CSTDMA

Driftsfrekvens: 156.025MHz - 162.025MHz

Kanalbredd: 25kHz

Mottagare/Sändare: 2 x mottagare, 1 x sändare

AIS-mottagarkänslighet (20% PER): -111dBm

AIS-sändareffekt: 2W (+33dBm)

Användargränssnitt

Indikatorer: Ström, sändning timeout, fel, tyst läge
