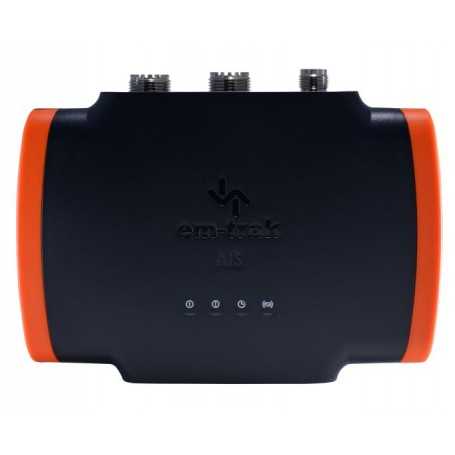

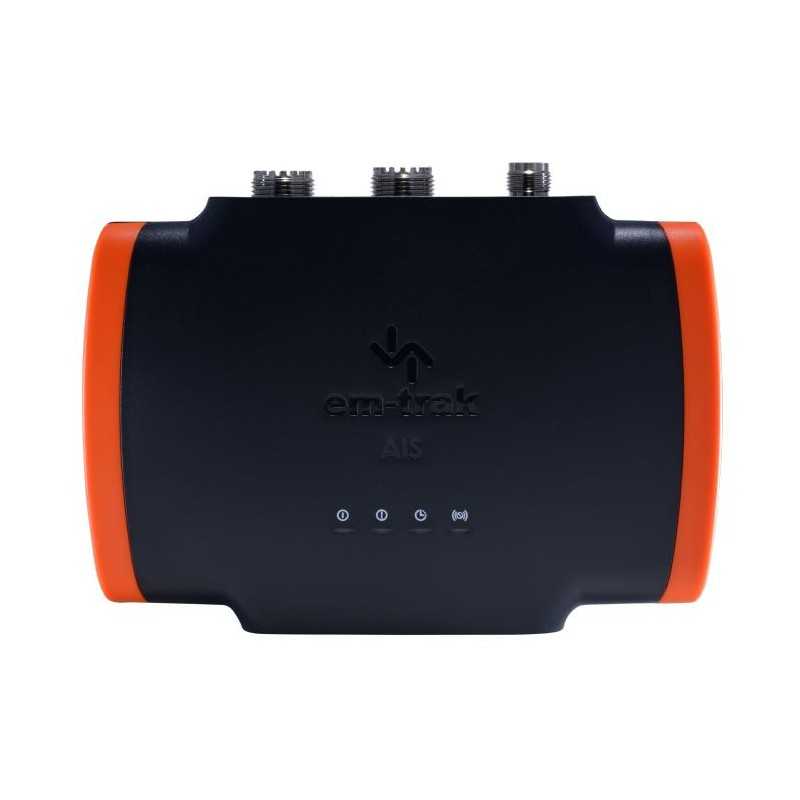

em-trak B923 (met VHF-splitter) Klasse B 2W AIS-transceiver

De B923 is een standaard zendvermogen (2W CSTDMA) klasse B AIS-transceiver die klein en lichtgewicht is, maar toch de allerbeste AIS-ontvangst- en zendprestaties levert, zodat u meer AIS-informatie en doelen op maximaal bereik ziet - allemaal bereikt met het laagste stroomverbruik .

De geïntegreerde hoogwaardige VHF-antennesplitter van de B923 stelt de transceiver in staat om uw bestaande VHF-radioantenne te delen zonder prestatieverlies en faalveilige betrouwbaarheid. Met ingebouwde intelligente connectiviteit, geïntegreerde GPS-ontvanger en antenne van de volgende generatie en een uniek FLEXI-FIT™-beugelsysteem is veilige installatie eenvoudig.

KENMERKEN

• Gecertificeerde AIS klasse B – 2W CSTDMA
• Geïntegreerde VHF-antennesplitter
• Wereldwijde certificering - USCG / FCC / Canada / Europa
• SRT-AIS™ Transceiver Engine voor overtreffende trap bewezen prestaties
• FLEXI-FIT™-beugelsysteem voor eenvoudige, gemakkelijke en veilige installatie
• Interne krachtige GPS-ontvanger en antenne (externe antenne optioneel)
• Water-, druksproei- en vochtbestendig (IPx6, IPx7 gecertificeerd)
• Beschermd tegen trillingen, schokken en extreme temperaturen
• Klein en lichtgewicht
• Ultra-laag stroomverbruik – beste in zijn klasse
• Gegarandeerde connectiviteit en interoperabiliteit met elke kaartplotter of pc
• NMEA 0183 & NMEA 2000
• Geautomatiseerde gezondheids- en prestatiebewaking
• Stille modus (zend-uit) functie
• Verbeterde RF-screening ter bescherming tegen elektromagnetische interferentie
• Ingebouwde overspanningsbeveiliging
• Fail-safe marifoonbediening

FYSIEKE EN MILIEUSPECIFICATIE

Afmeting (H x B x D) 150 x 115 x 45 mm

Gewicht 415g

Bedrijfstemperatuur -25°C tot +55°C

Opslagtemperatuur -25°C tot +70°C

Bescherming tegen binnendringen IPx6 en IPx7

ELEKTRISCHE SPECIFICATIE:

Voedingsspanning 12V of 24V DC

Voedingsspanningsbereik 9,6V - 31,2V DC

Gemiddelde stroom (bij 12V) 245mA

Piekstroom 2A

Gemiddeld stroomverbruik (bij 12V) 2,9W

Galvanische scheiding Alleen NMEA 0183-ingangen, NMEA 2000, VHF-antennepoort

CONNECTOREN

VHF antenne SO-239

Marifoon SO-239

GNSS TNC

Power/NMEA 0183/stille modus 12-weg circulaire multipole

NMEA 2000 5-weg Micro-C-connector

USB USB Micro-B

GEGEVENSINTERFACES

NMEA 0183 2 x bidirectionele poorten

NMEA 2000 NMEA 2000 Ed 3.101, LEN=1

USB PC virtuele com-poort voor NMEA 0183 data

NALEVING VAN NORMEN

AIS-normen IEC 62287-1 Ed. 3 ITU-R M.1371.5

Productveiligheidsnormen EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013 EN62311:2008

Milieunormen IEC 60945 Ed. 4

Standaarden voor seriële data-interfaces IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0

NMEA 2000 NMEA 2000 Ed 3.101

GNSS-prestatienormen IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0

GNSS

Ondersteunde systemen GPS, GLONASS, BeiDou, Galileo (twee van elke combinatie, drie inclusief GPS, Galileo)

Kanalen 72

Interne/externe antenne Interne of optionele externe antenne

Tijd tot eerste fix van koude start 26s

VHF-ZENDONTVANGER

VDL-toegangsschema CSTDMA

Bedrijfsfrequentie 156.025MHz - 162.025MHz

Kanaalbandbreedte 25 kHz

Ontvangers/zenders 2 x ontvangers, 1 x zender

Gevoeligheid AIS-ontvanger (20% PER) -111dBm

AIS zender vermogen 2W (+33dBm)

GEBRUIKERSOMGEVING

Indicatoren Voeding, zendtime-out, fout, stille modus
