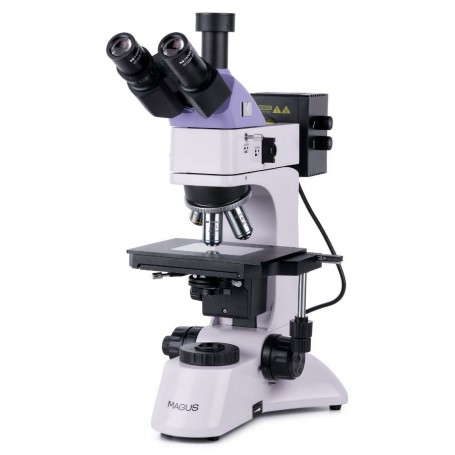

Metallurgisches Mikroskop MAGUS Metal 600

Das metallurgische Mikroskop MAGUS Metal 600 ist für die Untersuchung undurchsichtiger Proben (Metalle, Legierungen, Farbbeschichtungen, Halbleiter und andere Materialien) im reflektierten Licht unter Verwendung von Hellfeld- und Polarisationsmikroskopietechniken konzipiert. Sie können die Mikrostrukturen an flachen und polierten Proben untersuchen. Mit der Durchlichtbeleuchtung ist es auch möglich, die auf Filtern und durchscheinenden Materialien (z. B. dünnen Folien) eingefangenen Partikel unter dem Mikroskop zu untersuchen. Das Mikroskop eignet sich für die Forschung und Analyse durch Geologen, Metallurgen, Ingenieure, Archäologen und Spezialisten in anderen Wissenschaftsbereichen.

Optik

Der Trinokularkopf ist mit einem Trinokulartubus zur Kameramontage ausgestattet (nicht im Lieferumfang enthalten). Der Lichtstrahl kann in zwei Positionen geteilt werden: 100:0 oder 0:100, was bedeutet, dass Sie den Lichtstrahl entweder auf die Digitalkamera oder den Okulartubus richten können. Der Trinokularkopf ist um 30° geneigt, was für lange Beobachtungen praktisch ist. Am linken Tubus befindet sich ein Dioptrien-Einstellring.

In der Grundausstattung reicht die Vergrößerung des Mikroskops von 50x bis 600x. Um die obere Vergrößerungsgrenze zu erhöhen, können Sie zusätzliche Okulare montieren. Der Objektivrevolver ist nach innen gerichtet. Fünf Objektive können gleichzeitig montiert werden – vier davon sind im Bausatz enthalten und ein Steckplatz ist für den Einbau eines weiteren Objektivs frei. Das Mikroskop verwendet planachromatische Objektive mit großem Arbeitsabstand, die für die Hellfeldmikroskopie geeignet sind.

Erleuchtung

Das Mikroskop ist mit Durchlicht- und Auflichtbeleuchtungssystemen ausgestattet. Beide verwenden 30-W-Halogenlampen mit einstellbarer Helligkeit, die über ein Wechselstromnetzteil betrieben werden. Halogenlampen geben Licht mit einer Farbtemperatur ab, die ein angenehmes Arbeiten ermöglicht.

Das Mikroskop ist mit Polarisationsgeräten für Reflexionslichtbeobachtungen ausgestattet: eingebauter Analysator und abnehmbarer Polarisator. Die Apertur- und Leuchtfeldblenden ermöglichen den Aufbau der Köhler-Beleuchtung, außerdem sind im Bausatz Farbfilter enthalten. Die Blenden und die reflektierte Lichtquelle können zentriert werden.

Das Durchlicht-Beleuchtungssystem verwendet einen traditionellen Abbe-Kondensor, dessen Position auf zwei Arten eingestellt werden kann: zentriert und in der Höhe verstellbar. Ergänzt wird es durch ein hochklappbares Objektiv für die Verwendung mit Objektiven mit geringer Vergrößerung. Es gibt Apertur- und Feldblenden, d. h. Sie können das Köhler-Beleuchtungsverfahren verwenden.

Tisch- und Fokussierungsmechanismus

Die maximale Höhe der Probe, die auf den Tisch gelegt werden kann, beträgt 20 mm. Die Probe wird bewegt, indem der Tisch entlang der beiden Achsen bewegt wird. Ergänzt wird es durch eine Glasplatte, die für die Arbeit mit undurchsichtigen Proben verwendet wird.

Zur Fokuseinstellung werden Grob- und Feinfokussierungsmechanismen verwendet. Die Fokussierung erfolgt reibungslos und präzise. Die Grobfokussierung verfügt über einen Feststellknopf und eine Spannungseinstellung. Die Fokussierknöpfe sind auf beiden Seiten koaxial positioniert, so dass Sie beim Arbeiten Ihre Hände nicht in die Luft halten müssen; Stattdessen können Sie sie auf den Tisch legen.

Zubehör

Das MAGUS Metal 600 Mikroskop kann zusätzlich mit zusätzlichen Okularen, Objektiven mit großem Arbeitsabstand, Digitalkameras und Kalibrierobjektträgern ausgestattet werden.

Hauptmerkmale:

• Mikroskop zur Untersuchung undurchsichtiger flacher und polierter Proben im Auflicht und durchscheinender Proben im Durchlicht
• Trinokularkopf mit Trinokulartubus und Strahlteiler
• Durchlicht- und Reflexionslichtquelle: 30-W-Halogenlampe
• Köhlersche Beleuchtungsmethode im Durchlicht und Auflicht, Polarisationsmikroskopietechnik im Auflicht
• Zentrierbare Elemente (Blenden und Lichtquellen) des Auflicht-Beleuchtungssystems, Filtersatz
• Abbe-Kondensor mit hochklappbarer Linse, der mit Objektiven mit geringer Vergrößerung verwendet wird
• Große Auswahl an Zusatzobjektiven und Okularen

Das Kit enthält:

• Basis mit Stromeingang, Durchlichtquelle und Kondensor, Fokussiermechanismus, Tisch und drehbarem Objektivrevolver
• Auflichtbeleuchtung mit Lampenhaus
• Trinokularer Kopf
• Achromatisches Infinity-Plan-Objektiv: PL L5x/0,12 WD 26,1 mm
• Achromatisches Infinity-Plan-Objektiv: PL L10x/0,25 WD 20,2 mm
• Achromatisches Infinity-Plan-Objektiv: PL L40x/0,60 WD: 3,98 mm
• Achromatisches Infinity-Plan-Objektiv: PL L60x/0,70 WD: 2,08 mm
• Okular 10x/22mm mit großem Augenabstand (2 Stk.)
• Bühnenplatte aus Glas
• C-Mount-Adapter 1x
• Sechskantschlüssel
• Netzkabel
• Netzkabel für Auflichtbeleuchtung
• Staubschutzhaube
• Benutzerhandbuch und Garantiekarte

Spezifikationen

Produkt-ID 82896

Marke MAGUS

Garantie 5

EAN 5905555018263

Verpackungsgröße (LxBxH) 35,2x30,5x75

Versandgewicht 14,5

Typ Licht/optisch, metallurgisch

Kopf trinokular

Düse Siedentopf

Kopfneigungswinkel 30°

Vergrößerung, x 50–600 Basis (*optional: 50–1000/1250/1500/2000/2500)

Okulartubusdurchmesser, mm 30

Okulare 10x/22mm, Augenabstand: 10mm (*optional: 10x/22mm mit Skala, 12,5x/14; 15x/15; 20x/12; 25x/9)

Objektive Infinity Plan achromatisch: PL L5x/0,12, PL L10x/0,25, PL L40x/0,60, PL L60x/0,70; Parfokaler Abstand 45 mm (*optional: PL L20x/0,40, PL L50x/0,70, PL L80x/0,80, PL L100x/0,85 (trocken))

Objektivrevolver für 5 Objektive

Arbeitsabstand, mm 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x)

Augenabstand, mm 48 — 75

Bühne, mm 210x140

Bewegungsbereich des Tisches, mm 75/50

Der Tisch verfügt über einen zweiachsigen mechanischen Tisch mit einer Glasplatte

Okular-Dioptrieneinstellung, Dioptrien ±5 (am linken Tubus)

Kondensor Durchlicht: mitten- und höhenverstellbarer Abbe-Kondensor, NA 1,25, verstellbare Aperturblende und abklappbare Linse, mit Feststellschrauben

Fokus koaxial, Grobfokussierung (25 mm, mit Feststellknopf und Spannungseinstellknopf) und Feinfokussierung (0,002 mm)

Beleuchtung Halogen

Helligkeitsanpassung ja

Stromversorgung 220 ± 22 V, 50 Hz, Wechselstromnetz

Lichtquellentyp Auflicht und Durchlicht: 12V/30W

Lichtfilter grün, blau, gelb, matt

Betriebstemperaturbereich,°C 5...+35

Zusätzlicher eingebauter Analysator und abnehmbarer Polarisator

Benutzerebene erfahrene Benutzer, Profis

Schwierigkeitsgrad der Montage und Installation kompliziert

Anwendung metallurgisch

Beleuchtungsort dual

Forschungsmethode Hellfeld, Polarisation

Beutel/Koffer/Beutel im Set mit Staubschutzhülle

Gewicht, kg 11
