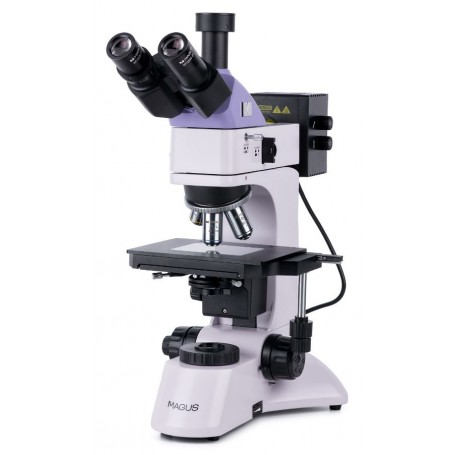

MAGUS Metal 600 Metalurji Mikroskobu

Metalurji mikroskobu MAGUS Metal 600, parlak alan ve polarizasyon mikroskobu tekniklerini kullanarak opak örnekleri (metaller, alaşımlar, boya kaplamaları, yarı iletken ve diğer malzemeler) yansıyan ışıkta incelemek için tasarlanmıştır. Mikro yapıları düz ve cilalı numuneler üzerinde inceleyebilirsiniz. İletilen ışık aydınlatıcı, filtreler ve yarı saydam malzemeler (ince filmler gibi) üzerinde sıkışan parçacıkların mikroskop altında incelenmesini de mümkün kılar. Mikroskop, jeologlar, metalurjistler, mühendisler, arkeologlar ve diğer bilim alanlarındaki uzmanlar tarafından yürütülen araştırma ve analizler için uygundur.

Optik

Trinoküler kafa, kamera montajı için bir trinoküler tüp ile donatılmıştır (dahil değildir). Işık huzmesi iki konuma bölünebilir: 100:0 veya 0:100; bu, ışık ışınını dijital kameraya veya mercek tüpüne yönlendirebileceğiniz anlamına gelir. Trinoküler kafa 30° eğimli olduğundan uzun gözlemler için uygundur. Sol tüpte diyoptri ayar halkası bulunmaktadır.

Temel konfigürasyonda mikroskop büyütmesi 50x ile 600x arasında değişir. Üst büyütme sınırını arttırmak için ek göz mercekleri takabilirsiniz. Hedefleri olan döner burun parçası iç tarafa doğru yönlendirilmiştir. Aynı anda beş objektif monte edilebilir; bunlardan dördü kite dahildir ve bir yuva, ilave bir tane takmak için ücretsizdir. Mikroskop, parlak alan mikroskobuna uygun, uzun çalışma mesafesine sahip plan akromatik hedefleri kullanır.

Aydınlatma

Mikroskop iletilen ve yansıtılan ışık aydınlatma sistemleriyle donatılmıştır. Her ikisi de AC güç kaynağıyla çalışan 30W parlaklığı ayarlanabilen halojen ampuller kullanıyor. Halojen ampuller rahat çalışmaya imkan verecek renk sıcaklığında ışık yayar.

Mikroskop, yansıyan ışık gözlemleri için polarizasyon cihazlarıyla donatılmıştır: yerleşik analizör ve çıkarılabilir polarizör. Açıklık ve alan diyaframları Köhler aydınlatmasını ayarlamayı mümkün kılar ve ayrıca kit içerisinde renk filtreleri de bulunur. Açıklıklar ve yansıyan ışık kaynağı ortalanabilir.

İletilen ışık aydınlatma sistemi, konumu iki şekilde ayarlanabilen geleneksel bir Abbe yoğunlaştırıcısını kullanır: ortalanmış ve yüksekliği ayarlanmış. Düşük büyütmeli objektiflerle kullanım için yukarı açılan bir mercekle tamamlanır. Açıklık ve alan diyaframları var yani Köhler aydınlatma yöntemini kullanabilirsiniz.

Sahne ve odaklama mekanizması

Sahneye konulabilecek numunenin maksimum yüksekliği 20 mm'dir. Numune, tablanın iki eksen boyunca hareket ettirilmesiyle hareket ettirilir. Opak numunelerle çalışmak için kullanılan bir cam plaka ile tamamlanmaktadır.

Odak ayarı için kaba ve ince odaklama mekanizmaları kullanılır. Odaklanma pürüzsüz ve hassastır. Kaba odaklamanın bir kilit düğmesi ve gerginlik ayarı vardır. Odaklama düğmeleri her iki tarafta eş eksenli olarak konumlandırılmıştır, böylece çalışırken ellerinizi havada tutmak zorunda kalmazsınız; bunun yerine bunları masanın üzerine yerleştirebilirsiniz.

Aksesuarlar

MAGUS Metal 600 mikroskobu ayrıca ek göz mercekleri, uzun çalışma mesafeli objektifler, dijital kameralar ve kalibrasyon slaytlarıyla donatılabilir.

Ana Özellikler:

• Yansıyan ışıkta opak düz ve cilalı örnekleri ve iletilen ışıkta yarı saydam örnekleri incelemek için mikroskop
• Trinoküler tüp ve ışın ayırıcıya sahip trinoküler kafa
• İletilen ve yansıtılan ışık kaynağı: 30W halojen ampul
• İletilen ve yansıyan ışıkta Köhler aydınlatma yöntemi, yansıyan ışıkta polarizasyon mikroskobu tekniği
• Yansıyan ışık aydınlatma sisteminin ortalanabilen elemanları (diyaframlar ve ışık kaynakları), filtre seti
• Düşük büyütmeli objektiflerle kullanılan, açılır lensli Abbe yoğunlaştırıcı
• Çok çeşitli ek objektifler ve okülerler

Kit şunları içerir:

• Güç girişli taban, iletilen ışık kaynağı ve yoğunlaştırıcı, odaklama mekanizması, sahne ve döner burunluk
• Bir lamba yuvası ile yansıyan ışık aydınlatıcı
• Trinoküler kafa
• Sonsuzluk planı renksiz objektif: PL L5x/0,12 WD 26,1 mm
• Sonsuzluk planı renksiz objektif: PL L10х/0,25 WD 20,2mm
• Sonsuzluk planı renksiz objektif: PL L40х/0,60 WD: 3,98 mm
• Sonsuzluk planı renksiz objektif: PL L60x/0,70 WD: 2,08 mm
• Uzun göz-rölyefli mercek 10x/22mm (2 adet)
• Cam sahne plakası
• C montaj adaptörü 1x
• Altıgen anahtar anahtarı
• AC güç kablosu
• Yansıyan ışık aydınlatıcı güç kablosu
• Toz kaplamış
• Kullanım kılavuzu ve garanti kartı

Özellikler

Ürün Kimliği 82896

Marka MAGUS

Garanti 5

EAN5905555018263

Paket boyutu (UxGxY) 35,2x30,5x75

Nakliye Ağırlığı 14,5

Tip hafif/optik, metalurjik

Kafa trinoküler

Nozul Siedentopf

Kafa eğim açısı 30°

Büyütme, x 50–600 temel (*isteğe bağlı: 50–1000/1250/1500/2000/2500)

Mercek tüpü çapı, mm 30

Göz mercekleri 10x/22 mm, göz rölyefi: 10 mm (*isteğe bağlı: 10x/22 mm, ölçekli, 12,5x/14; 15x/15; 20x/12; 25x/9)

Hedefler sonsuzluk planı renksiz: PL L5x/0,12, PL L10x/0,25, PL L40x/0,60, PL L60x/0,70; eş odak mesafesi 45 mm (*isteğe bağlı: PL L20x/0,40, PL L50x/0,70, PL L80x/0,80, PL L100x/0,85 (kuru))

5 hedef için döner burun parçası

Çalışma mesafesi, mm 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x)

Gözbebekleri arası mesafe, mm 48 — 75

Sahne, mm 210x140

Kademeli hareket aralığı, mm 75/50

Sahne, cam plakalı iki eksenli mekanik sahneye sahiptir

Mercek diyoptri ayarı, diyoptri ±5 (sol tüpte)

Kondansatörden iletilen ışık: merkezi ayarlanabilir ve yüksekliği ayarlanabilir Abbe kondansatörü, NA 1.25, ayarlanabilir diyafram diyaframı ve aşağı açılır lens, kilitleme vidalarıyla

Odak koaksiyel, kaba odaklama (25 mm, kilit düğmesi ve gerginlik ayarlama düğmesiyle) ve ince odaklama (0,002 mm)

Aydınlatma halojen

Parlaklık ayarı evet

Güç kaynağı 220±22V, 50Hz, AC ağı

Işık kaynağı türü yansıyan ve iletilen ışık: 12V/30W

Işık filtreleri yeşil, mavi, sarı, mat

Çalışma sıcaklığı aralığı,°C 5...+35

Ek yerleşik analizör ve çıkarılabilir polarizör

Kullanıcı düzeyinde deneyimli kullanıcılar, profesyoneller

Montaj ve kurulum zorluk seviyesi karmaşık

Uygulama metalurjisi

Aydınlatma konumu ikili

Araştırma yöntemi parlak alan, polarizasyon

Set toz kapağında kese/kutu/çanta

Ağırlık, kg 11
