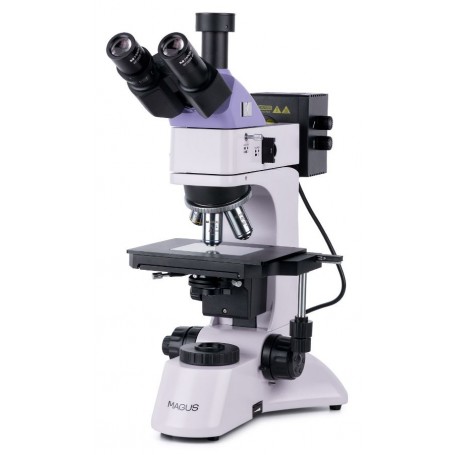

Mikroskop metalurgiczny MAGUS Metal 600

Mikroskop metalurgiczny MAGUS Metal 600 przeznaczony jest do badania próbek nieprzezroczystych (metale, stopy, powłoki malarskie, półprzewodniki i inne materiały) w świetle odbitym z wykorzystaniem technik mikroskopii jasnego pola i polaryzacji. Mikrostruktury można badać na próbkach płaskich i wypolerowanych. Oświetlacz światła przechodzącego umożliwia także badanie pod mikroskopem cząstek uwięzionych na filtrach i materiałach półprzezroczystych (takich jak cienkie folie). Mikroskop nadaje się do badań i analiz prowadzonych przez geologów, hutników, inżynierów, archeologów i specjalistów z innych dziedzin nauki.

Optyka

Głowica trinokularna wyposażona jest w tubus trinokularny do montażu kamery (brak w zestawie). Wiązkę światła można podzielić w dwóch pozycjach: 100:0 lub 0:100, co oznacza, że można skierować wiązkę światła albo na aparat cyfrowy, albo na tubus okularu. Głowica trójokularowa jest nachylona pod kątem 30°, co ułatwia długie obserwacje. Na lewym tubusie znajduje się pierścień regulacji dioptrii.

W podstawowej konfiguracji powiększenie mikroskopu wynosi od 50x do 600x. W celu zwiększenia górnej granicy powiększenia można zamontować dodatkowe okulary. Nosek obrotowy z obiektywami skierowany jest do wnętrza. Jednocześnie można zamontować pięć obiektywów – cztery z nich znajdują się w zestawie, a jedno miejsce jest wolne na montaż dodatkowego. W mikroskopie zastosowano obiektywy planachromatyczne o dużej odległości roboczej, odpowiedniej do mikroskopii w jasnym polu.

Oświetlenie

Mikroskop wyposażony jest w systemy oświetlenia światłem przechodzącym i odbitym. W obu przypadkach zastosowano żarówki halogenowe o mocy 30 W z regulacją jasności i zasilane z zasilacza prądu przemiennego. Żarówki halogenowe emitują światło o temperaturze barwowej umożliwiającej komfortową pracę.

Mikroskop wyposażony jest w urządzenia polaryzacyjne do obserwacji światła odbitego: wbudowany analizator i wyjmowany polaryzator. Przysłona i przysłona polowa umożliwiają ustawienie oświetlenia Köhlera, a w zestawie znajdują się także filtry barwne. Przysłony i odbite źródło światła można wyśrodkować.

System oświetlenia światłem przechodzącym wykorzystuje tradycyjny kondensor Abbego, którego położenie można regulować na dwa sposoby: wyśrodkowany i regulowany na wysokość. Uzupełnia go odchylany obiektyw do stosowania z obiektywami o małym powiększeniu. Istnieją przysłony aperturowe i polowe, czyli można zastosować metodę oświetlenia Köhlera.

Stopień i mechanizm ustawiania ostrości

Maksymalna wysokość preparatu, jaki można postawić na stole wynosi 20mm. Preparat przesuwa się poprzez przesuwanie stolika wzdłuż dwóch osi. Uzupełnia go szklana płytka, która służy do pracy z preparatami nieprzezroczystymi.

Do regulacji ostrości wykorzystywane są mechanizmy zgrubnego i dokładnego ustawiania ostrości. Ustawianie ostrości jest płynne i precyzyjne. Zgrubne ogniskowanie posiada blokadę i regulację napięcia. Pokrętła ostrości są rozmieszczone współosiowo po obu stronach, dzięki czemu podczas pracy nie trzeba trzymać rąk w górze; zamiast tego możesz położyć je na stole.

Akcesoria

Mikroskop MAGUS Metal 600 można dodatkowo wyposażyć w dodatkowe okulary, obiektywy o dużej odległości roboczej, kamery cyfrowe i szkiełka kalibracyjne.

Kluczowe cechy:

• Mikroskop do badania nieprzezroczystych, płaskich i wypolerowanych próbek w świetle odbitym i półprzezroczystych w świetle przechodzącym
• Głowica trójokularowa z tubusem trójokularowym i rozdzielaczem wiązki
• Źródło światła przechodzącego i odbitego: żarówka halogenowa o mocy 30W
• Metoda oświetlania Köhlera w świetle przechodzącym i odbitym, technika mikroskopii polaryzacyjnej w świetle odbitym
• Elementy (przesłony i źródła światła) układu oświetlenia światłem odbitym z możliwością centrowania, zestaw filtrów
• Kondensor Abbego z odchylaną soczewką, używany z obiektywami o małym powiększeniu
• Szeroka gama dodatkowych obiektywów i okularów

Zestaw zawiera:

• Podstawa z wejściem zasilania, źródłem światła przechodzącego i kondensorem, mechanizmem ogniskującym, stolikiem i noskiem obrotowym
• Oświetlacz światła odbitego z latarnią
• Głowa trójokularowa
• Obiektyw planarno-achromatyczny typu Infinity: PL L5x/0,12 WD 26,1 mm
• Obiektyw achromatyczny typu Infinity: PL L10х/0,25 WD 20,2 mm
• Obiektyw planarno-achromatyczny typu Infinity: PL L40х/0,60 WD: 3,98 mm
• Obiektyw planarno-achromatyczny Infinity: PL L60x/0,70 WD: 2,08 mm
• Okular 10x/22mm z długim odstępem źrenicy (2 szt.)
• Szklana płyta sceniczna
• Adapter do montażu typu C 1x
• Klucz sześciokątny
• Przewód zasilający
• Przewód zasilający oświetlacza światła odbitego
• Okładka ochronna
• Instrukcja obsługi i karta gwarancyjna

Dane techniczne

Identyfikator produktu 82896

Marka MAGUS

Gwarancja 5

EAN5905555018263

Rozmiar opakowania (DxSxW) 35,2x30,5x75

Waga przesyłki 14,5

Typ lekki/optyczny, metalurgiczny

Głowa trinokularowa

Dysza Siedentopf

Kąt nachylenia głowicy 30°

Powiększenie, podstawowe x 50–600 (*opcjonalnie: 50–1000/1250/1500/2000/2500)

Średnica tubusu okularu, mm 30

Okulary 10х/22mm, odstęp źrenicy: 10mm (*opcjonalnie: 10x/22mm ze skalą, 12,5x/14; 15x/15; 20x/12; 25x/9)

Obiektywy nieskończoność planarno-achromatyczne: PL L5x/0,12, PL L10x/0,25, PL L40x/0,60, PL L60x/0,70; odległość parafokalna 45mm (*opcjonalnie: PL L20x/0.40, PL L50x/0.70, PL L80x/0.80, PL L100x/0.85 (sucho))

Obrotowy nosek na 5 obiektywów

Odległość robocza, mm 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x)

Rozstaw źrenic, mm 48–75

Scena, mm 210x140

Zakres ruchu stolika, mm 75/50

Scena posiada dwuosiową scenę mechaniczną z płytą szklaną

Regulacja dioptrii okularu, dioptrie ±5 (na lewym tubusie)

Kondensator światła przechodzącego: kondensor Abbego z regulacją środkową i wysokością, NA 1,25, regulowaną przysłoną aperturową i odchylaną soczewką, ze śrubami blokującymi

Ostrość współosiowa, zgrubna (25 mm, z pokrętłem blokady i pokrętłem regulacji naciągu) i precyzyjna (0,002 mm)

Oświetlenie halogenowe

Regulacja jasności tak

Zasilanie 220±22V, 50Hz, sieć AC

Rodzaj źródła światła światło odbite i przechodzące: 12V/30W

Filtry świetlne zielony, niebieski, żółty, matowy

Zakres temperatury pracy,°C 5...+35

Dodatkowy wbudowany analizator i wyjmowany polaryzator

Doświadczeni użytkownicy na poziomie użytkownika, profesjonaliści

Poziom trudności montażu i instalacji skomplikowany

Zastosowanie metalurgiczne

Podwójne umiejscowienie oświetlenia

Metoda badań pole jasne, polaryzacja

Etui/etui/torba w komplecie z osłoną przeciwkurzową

Waga, kg 11
