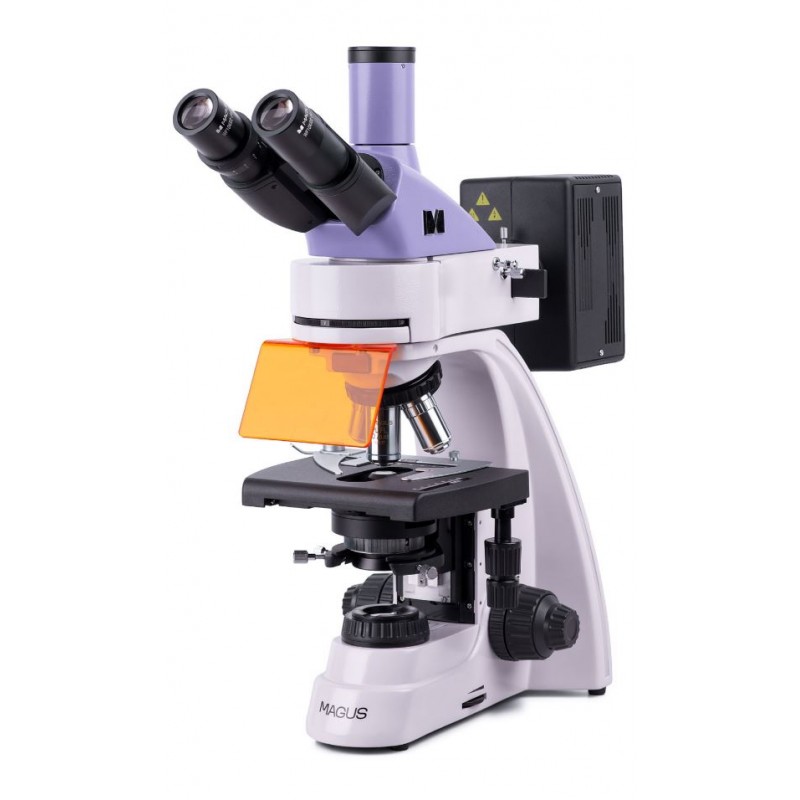

Microscopio de fluorescencia MAGUS Lum 400

El microscopio de fluorescencia MAGUS Lum 400 está diseñado para el diagnóstico y la investigación mediante métodos de microscopía de fluorescencia (luz reflejada) y de campo claro (luz transmitida). Se pueden utilizar técnicas de campo oscuro, contraste de fase y polarización con equipo opcional. Áreas de aplicación del microscopio de fluorescencia: análisis de ADN, estudio de patógenos, vigilancia sanitaria y epidemiológica, examen forense, etc.

Óptica

Este es un microscopio trinocular: el cabezal binocular tiene una inclinación de 30° y la cámara digital (no incluida) está instalada en el tubo trinocular. Como los tubos oculares pueden girar 360°, es fácil ajustarlos para adaptarse a la altura del usuario.

Se pueden instalar cinco objetivos en el ocular giratorio. Se incluyen cuatro objetivos acromáticos de plan infinito. Uno de ellos, un objetivo fluo con un aumento de 40x, está diseñado para observaciones de fluorescencia. Para la técnica de microscopía de campo claro se utilizan objetivos de 4x, 10x y 100x. Se puede montar un objetivo adicional en la ranura libre del revólver giratorio para lograr un aumento adicional dentro del rango de aumento del microscopio.

El revólver giratorio con objetivos está orientado hacia el interior: el usuario puede ver el objetivo insertado en el camino óptico.

Iluminación

La fuente de luz reflejada es una lámpara de mercurio de 100W. Se coloca dentro de la carcasa de la lámpara, lo que proporciona una disipación de calor eficiente: la lámpara no se sobrecalienta incluso durante largas horas de funcionamiento. La lámpara se puede centrar a lo largo de tres ejes para proporcionar una iluminación óptima del área de trabajo. Si necesita reemplazarla, será bastante fácil quitar e instalar la bombilla. La lámpara de mercurio es adecuada para tintes fluorescentes porque tiene picos discretos. El iluminador de luz reflejada contiene cuatro filtros de excitación: ultravioleta (UV), violeta (V), azul (B) y verde (G).

Fuente de luz transmitida: bombilla halógena de 30W. Es lo suficientemente brillante como para trabajar con cualquier objetivo de cualquier aumento. Gracias a la temperatura de color de la iluminación, ni siquiera las observaciones prolongadas cansarán la vista. El sistema de iluminación también incluye un condensador. Tiene una ranura para un control deslizante (contraste de fase o campo oscuro).

En luz transmitida y reflejada se puede configurar el método de iluminación Köhler. Cuando la iluminación se configura de esta manera, no se oscurecen los bordes, la muestra es claramente visible y se eliminan los artefactos de la imagen.

Mecanismo de escenario y enfoque.

El microscopio está equipado con una platina de diseño ergonómico sin soporte de posicionamiento. Cuando se observa con luz reflejada, se coloca una placa negra en el escenario para eliminar la luz parásita. El portamuestras es extraíble y, si es necesario, puede extraerse aflojando dos tornillos. Las perillas de enfoque son coaxiales y están ubicadas a cada lado del microscopio. El enfoque aproximado tiene una perilla de bloqueo y ajuste de tensión y el enfoque fino se utiliza para el ajuste del enfoque.

Accesorios

El microscopio MAGUS Lum 400 puede equiparse con accesorios adicionales: cámara digital, dispositivo de contraste de fase, dispositivo de polarización, condensador de campo oscuro, oculares y objetivos, controles deslizantes de campo oscuro y contraste de fase. Para medir objetos, la configuración se puede complementar con un cursor de calibración.

Características clave:

• Técnicas de microscopía: fluorescencia en luz reflejada, campo claro en luz transmitida.
• Otros métodos de investigación con accesorios opcionales: contraste de fases, polarización simple, campo oscuro
• Cabeza trinocular con tubo trinocular para montar una cámara digital; Tubos oculares giratorios de 360°.
• Objetivos acromáticos plan infinito, incluido un objetivo fluo
• Fuente de luz reflejada: lámpara de mercurio de 100 W, fuente de luz transmitida: lámpara halógena de 30 W
• Método de iluminación Köhler en luz transmitida y reflejada.
• Filtros de fluorescencia: ultravioleta (UV), violeta (V), azul (B), verde (G)
• Platina ergonómica con portamuestras extraíble y sin soporte de posicionamiento

El kit incluye:

• Base con entrada de energía, fuente de luz transmitida y condensador, mecanismo de enfoque, platina y revólver giratorio.
• Iluminador de luz reflejada
• Lámpara de mercurio
• cabeza trinocular
• Objetivo acromático plano infinito: PL 4x/0,10 WD 19,8 mm
• Objetivo acromático plano infinito: PL 10x/0,25 WD 5,0 mm
• Objetivo acromático plano infinito, fluo: PL FL 40x/0,85 (con resorte) WD 0,42 mm
• Objetivo acromático plano infinito: PL 100x/1,25 (con resorte, aceite) WD 0,36 mm
• Ocular 10x/22mm con alivio ocular largo (2 uds.)
• escudo ultravioleta
• Adaptador de montaje C 1x
• llave hexagonal
• Fuente de alimentación de la lámpara de mercurio
• Cable de alimentación
• Cable de alimentación del iluminador de luz reflejada
• Guardapolvo
• Manual de usuario y tarjeta de garantía.

Especificaciones

ID de producto 82904

Marca MAGUS

Garantía 5

EAN 5905555018140

Tamaño del paquete (largo x ancho x alto) 45,2x30,2x96

Peso de envío 16,5

Tipo biológico, ligero/óptico

trinocular cabeza

Boquilla con cabezal Gemel (Siedentopf, rotación de 360°)

Ángulo de inclinación del cabezal 30°

Ampliación, x 40–1000 básica (*opcional: 40–1250/1500/2000/2500)

Diámetro del tubo ocular, mm 30

Oculares 10х/22 mm, distancia ocular: 10 mm (*opcional: 10x/22 mm con escala, 12,5x/14; 15x/15; 20x/12; 25x/9)

Objetivos plano infinito acromáticos y fluo: PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85, PL 100x/1,25 (aceite); distancia parafocal 45 mm (*opcional: PL FL 10x/0,35, PL 60x/0,80 ∞/0,17)

Revólver giratorio para 5 objetivos.

Distancia de trabajo, mm 19,8 (4x); 5,0 (10x); 0,42 (FL 40x); 0,36 (100x); 2,37 (FL 10х); 0,46 (60х)

Distancia interpupilar, mm 48 — 75

Platina, mm 180x150

Rango de movimiento del escenario, mm 75/50

El escenario cuenta con escenario mecánico de dos ejes, sin bastidor de posicionamiento

Condensador Condensador Abbe, NA 1,25, ajustable en el centro, ajustable en altura, diafragma de apertura ajustable, una ranura para un control deslizante de campo oscuro y un control deslizante de contraste de fase, montaje en cola de milano

Diafragma diafragma de apertura ajustable, diafragma de campo de iris ajustable

Enfoque coaxial, enfoque aproximado (21 mm, 39,8 mm/círculo, con perilla de bloqueo y perilla de ajuste de tensión) y enfoque fino (0,002 mm)

Iluminación fluorescente, halógena.

Ajuste de brillo si

Fuente de alimentación Red CA, 85–265 V, 50/60 Hz

Tipo de fuente de luz Luz reflejada: lámpara de mercurio de 100 W; luz transmitida: lámpara halógena de 12V/30W

Rango de temperatura de funcionamiento,°C 5...+35

Posibilidad de conectar equipos adicionales: dispositivo de contraste de fase (condensador y objetivos), condensador de campo oscuro (seco o de aceite), dispositivos de polarización (polarizador y analizador), control deslizante de campo oscuro

Nivel de usuario usuarios experimentados, profesionales.

Nivel de dificultad de montaje e instalación complicado.

Filtros del módulo fluorescente: ultravioleta (UV), violeta (V), azul (B), verde (G)

Filtro de fluorescencia: tipo de filtro, longitud de onda de excitación/espejo dicroico/longitud de onda de emisión ultravioleta (UV), 320–380 nm/425 nm/435 nm; violeta (V), 380–415 nm/455 nm/475 nm; azul (B), 450–490 nm/505 nm/515 nm; verde (G), 495–555 nm/585 nm/595 nm

Aplicación de laboratorio/médica

Ubicación de iluminación dual

Método de investigación campo brillante, fluorescencia.

Bolsa/estuche/bolsa en juego de cubierta antipolvo
