Magus HCM360 seade Hoffman modulat­sioonikontrasti jaoks, koos objektiivide komplektiga (85123)

MAGUS HCM360 süsteem on täielik komplekt, mis on mõeldud Hoffmani modulatsioonikontrasti mikroskoopiaks. See sisaldab plaan-akromaatilisi objektiive, spetsiaalset kondensaatorit ja liugurit. Objektiivi modulaator joondatakse liuguri piluavadega, kasutades mikroskoobiga kaasas olevat tsentreerimistelekskoopi.

Hoffmani modulatsioonikontrast võimaldab elusate proovide kõrge eraldusvõimega, reljeefilaadseid kujutisi. See suurendab nähtavust ja kontrasti, säilitades samal ajal peened struktuuridetailid ning välistades difraktsioonihalod. See muudab meetodi sobivaks nii pikkade töökauguste kui ka suurte arvuliste apertuuride korral.

Meetod säilitab kujutise kvaliteedi nii klaasist kui ka plastist laborinõude kasutamisel. Seetõttu kasutatakse seda laialdaselt kultuuride, rakkude ja kudede vaatlemiseks ja pildistamiseks anumates, Petri tassides ja sarnastes nõudes kasvatamisel. Üks levinumaid rakendusi on in vitro viljastamine (IVF), kus see võimaldab dünaamiliste rakuprotsesside reaalajas jälgimist ning annab väärtuslikku teavet rakkude käitumise ja vastastikmõjude kohta.

Objektiivide komplekt

Hoffmani objektiivid erinevad tavalistest objektiividest selle poolest, et nende tagumises fookustasandis on amplituudiline ruumiline filter ehk modulaator. Modulaator koosneb kolmest tsoonist: tume tsoon, mis läbib 1% valgusest, hall tsoon, mis läbib 15%, ja läbipaistev tsoon, mis läbib 100%. Objektiivil olev pööratav rõngas võimaldab modulaatori õiget asendamist tööks.

Erinevalt faasikontrasti objektiividest, kus faasirõngas muudab valguse faasi, mõjutab Hoffmani modulaator ainult valguse intensiivsust. See loob kujutise, millel on pseudo-reljeefne välimus.

Plaan-akromaatilised Hoffmani objektiivid tagavad ühtlase fookuse kogu vaatevälja ulatuses, minimeerides moonutusi. Kromaatiline aberratsioon on korrigeeritud sinise ja punase lainepikkuse jaoks, sfääriline aberratsioon rohelise jaoks ning väljakõverus 90% vaateväljast. Need objektiivid sobivad kasutamiseks nõudega, mille põhja paksus on 1,2 mm. Need on mõeldud lõpmatult korrigeeritud süsteemidele ja neil on 60 mm parfokaalkaugus.

Hoffmani kondensaator

Hoffmani kondensaator asendab tavalise helevälja kondensaatori. Sellel on pesa Hoffmani modulatsioonikontrasti liuguri jaoks, ava diafragma ja polarisaator, mis juhib pilu avamist. Polarisaatorit saab pöörata 360 kraadi, kasutades ava juhtimise kohal asuvat pööratavat rõngast.

Hoffmani liugur

Hoffmani liugur sisestatakse Hoffmani kondensaatori pesasse. See on plaat, mis sisaldab kolme ümmargust sisetükki, mis vastavad 10x, 20x ja 40x objektiividele. Iga sisetükk on märgistatud vastava objektiivi jaoks. Igas sisetükis on kaks pilu: üks avatud ja teine polarisaatoriga. Sisetükid on nii tsentreeritavad kui ka 360 kraadi pööratavad.

Mikroskoobi seadistamine Hoffmani modulatsioonikontrasti jaoks

Esmalt paigaldage mikroskoobile Hoffmani kondensaator ja Hoffmani objektiivid.
Seejärel fokuseerige valitud objektiiv proovile helevälja valgustusega.
Sisestage Hoffmani liugur kondensaatori pesasse ja valige sisetükk, mis vastab objektiivi suurendusele. Veenduge, et kondensaatori ava oleks täielikult avatud.
Eemaldage üks okulaar mikroskoobi peast ja asendage see mikroskoobi komplektis oleva tsentreerimistelekskoobiga. Kasutage teleskoopi, et joondada objektiivi modulaator liuguri piludega. Modulaatori tsoonid ja pilud peavad olema paralleelsed, kusjuures üks pilu projitseeritakse halli tsooni ja teine läbipaistvasse tsooni. Kui objektiivi rõngas ei võimalda piisavat reguleerimist, eemaldage liugur, pöörake piluga sisetükki, paigaldage liugur uuesti ja korrake joondamist.
Pöörake kondensaatorit, et reguleerida pilu ava läbipaistvas tsoonis. Pilu võib olla täielikult avatud, osaliselt suletud või täielikult blokeeritud.
Helevälja vaatlusrežiimi naasmiseks eemaldage Hoffmani liugur kondensaatorist. Hoffmani objektiivid ja kondensaator võivad jääda paigale, kuna need sobivad ka helevälja jaoks. Parima helevälja kujutise kvaliteedi saavutamiseks on siiski soovitatav kasutada MAGUS 10PL60V, 20PL60V ja 40PL60V objektiive koos mikroskoobiga kaasas oleva standardkondensaatoriga.

Ühilduvus

Süsteem ühildub MAGUS Bio V360 bioloogilise pööratud mikroskoobiga.

Komplekti sisu

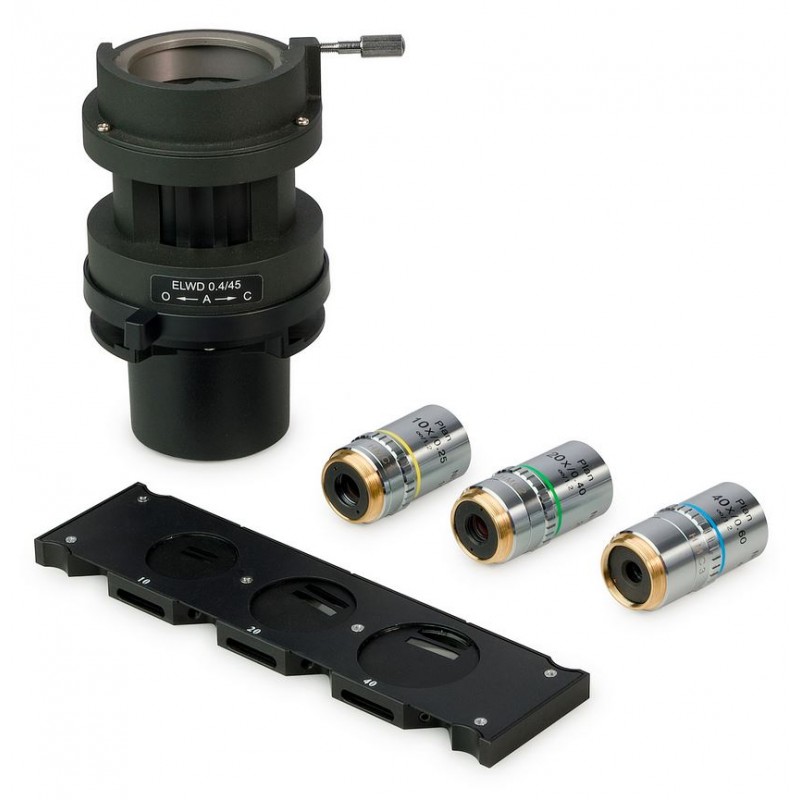

Komplekt sisaldab MAGUS Hoffmani kondensaatorit arvulise apertuuriga 0,5 ja töökaugusega 45 mm. Samuti sisaldab see lõpmatult korrigeeritud plaan-akromaatilisi Hoffmani objektiive: 10x/0,25, 20x/0,40 ja 40x/0,60, mis kõik on mõeldud 1,2 mm põhjaga nõudele ja 60 mm parfokaalkaugusele. Komplektis on ka Hoffmani liugur 10x, 20x ja 40x objektiivide jaoks.

Tehnilised andmed

Toote ID: 85123
Bränd: MAGUS
Garantii: 2 aastat
EAN: 5905555025773
Pakendi mõõdud (P × L × K): 10 × 10 × 10 cm
