Magus HCM360-apparaat voor gebruik met het Hoffman-modulatiecontrast, met objectieflensenset (85123)

Het MAGUS HCM360-systeem is een complete set ontworpen voor Hoffman-modulatiecontrastmicroscopie. Het bevat plan-achromatische objectieven, een speciale condensor en een schuif. De objectiefmodulator wordt uitgelijnd met de spleetopeningen van de schuif met behulp van een centreertelescoop die bij de microscoop wordt geleverd.

Hoffman-modulatiecontrast produceert beelden met hoge resolutie en reliëfachtige weergave van levende preparaten. Het verbetert de zichtbaarheid en het contrast, terwijl fijne structurele details behouden blijven en diffractieringen worden vermeden. Dit maakt het geschikt voor lange werkafstanden en hoge numerieke aperturen.

De methode behoudt de beeldkwaliteit bij gebruik van zowel glazen als plastic laboratoriumvaten. Hierdoor wordt het veel gebruikt voor het observeren en fotograferen van culturen, cellen en weefsels die in containers, petrischalen en vergelijkbare vaten worden gekweekt. Een van de meest voorkomende toepassingen is in-vitrofertilisatie (IVF), waarbij het realtime observatie van dynamische cellulaire processen mogelijk maakt en waardevol inzicht biedt in celgedrag en interacties.

Objectiefset

Hoffman-objectieven verschillen van standaardobjectieven doordat ze een amplitude-ruimtelijk filter, een zogenaamde modulator, in het achterste brandvlak bevatten. De modulator bestaat uit drie zones: een donkere zone die 1% van het licht doorlaat, een grijze zone die 15% doorlaat en een transparante zone die 100% doorlaat. Met een draaibare ring op het objectief kan de modulator correct worden gepositioneerd voor gebruik.

In tegenstelling tot fasecontrastobjectieven, waarbij een faseringsring de fase van het licht verandert, beïnvloedt de Hoffman-modulator alleen de lichtintensiteit. Dit creëert een beeld met een pseudo-reliëfuitstraling.

De plan-achromatische Hoffman-objectieven zorgen voor een gelijkmatige scherpstelling van het midden tot aan de randen van het beeldveld, wat resulteert in minimale vervorming. Chromatische aberratie is gecorrigeerd voor blauwe en rode golflengten, sferische aberratie is gecorrigeerd voor groen, en veldkromming is gecorrigeerd over 90% van het beeldveld. Deze objectieven zijn geschikt voor gebruik met schalen met een bodemdikte van 1,2 mm. Ze zijn ontworpen voor oneindig-gecorrigeerde systemen en hebben een parfocale afstand van 60 mm.

Hoffman-condensor

De Hoffman-condensor vervangt de standaard helderveldcondensor. Hij beschikt over een sleuf voor de Hoffman-modulatiecontrastschuif, een apertuurlamellen, en een polarisator die de spleetopening regelt. De polarisator kan 360 graden worden gedraaid met de draaibare ring boven de apertuurregeling.

Hoffman-schuif

De Hoffman-schuif wordt in de sleuf van de Hoffman-condensor geplaatst. Het is een plaat met drie ronde inzetstukken die overeenkomen met de 10x-, 20x- en 40x-objectieven. Elk inzetstuk is gemarkeerd voor het bijbehorende objectief. Elk inzetstuk bevat twee spleten: één open en één voorzien van een polarisator. De inzetstukken zijn zowel centreerbaar als 360 graden draaibaar.

Microscoopafstelling voor Hoffman-modulatiecontrast

Installeer eerst de Hoffman-condensor en de Hoffman-objectieven op de microscoop.
Stel vervolgens het geselecteerde objectief scherp op het preparaat met behulp van helderveldverlichting.
Plaats de Hoffman-schuif in de condensorsleuf en kies het inzetstuk dat overeenkomt met de vergroting van het objectief. Zorg ervoor dat de condensorapertuur volledig open is.
Verwijder één oculair uit het microscoophoofd en vervang deze door de centreertelescoop uit de microscoopset. Gebruik de telescoop om de objectiefmodulator uit te lijnen met de spleten van de schuif. De modulatorzones en spleten moeten parallel zijn, waarbij één spleet in de grijze zone en de andere in de transparante zone wordt geprojecteerd. Als de objectiefring onvoldoende afstelling toelaat, verwijder dan de schuif, draai het inzetstuk met de spleet, plaats de schuif terug en herhaal de uitlijning.
Draai de condensor om de spleetopening in de transparante zone te regelen. De spleet kan volledig open, gedeeltelijk gesloten of volledig geblokkeerd zijn.
Om terug te keren naar helderveldobservatie, verwijdert u de Hoffman-schuif uit de condensor. De Hoffman-objectieven en -condensor kunnen blijven zitten, omdat ze geschikt zijn voor helderveldgebruik. Voor optimale helderveldbeeldkwaliteit wordt echter het gebruik van de MAGUS 10PL60V-, 20PL60V- en 40PL60V-objectieven samen met de standaardcondensor die bij de microscoop wordt geleverd aanbevolen.

Compatibiliteit

Het systeem is compatibel met de MAGUS Bio V360 biologische omgekeerde microscoop.

Pakketinhoud

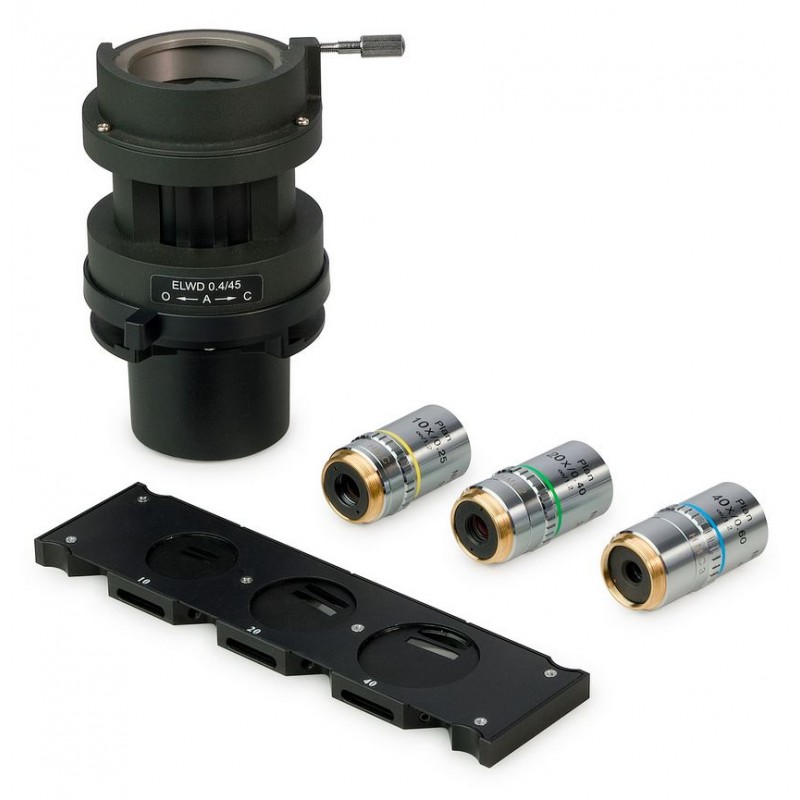

Het pakket bevat een MAGUS Hoffman-condensor met een numerieke apertuur van 0,5 en een werkafstand van 45 mm. Het bevat ook oneindig-gecorrigeerde plan-achromatische Hoffman-objectieven: 10x/0,25, 20x/0,40 en 40x/0,60, elk ontworpen voor een schalenbodem van 1,2 mm en een parfocale afstand van 60 mm. Een Hoffman-schuif voor 10x-, 20x- en 40x-objectieven is ook inbegrepen.

Specificaties

Product-ID: 85123
Merk: MAGUS
Garantie: 2 jaar
EAN: 5905555025773
Pakketafmetingen (L × B × H): 10 × 10 × 10 cm
