Appareil Magus HCM360 pour travailler avec le contraste de modulation Hoffman, avec jeu d’objectifs (85123)

Le système MAGUS HCM360 est un ensemble complet conçu pour la microscopie à contraste de modulation Hoffman. Il comprend des objectifs plan achromatiques, un condenseur dédié et un curseur. Le modulateur d’objectif est aligné avec les fentes du curseur à l’aide d’un télescope de centrage fourni avec le microscope.

Le contraste de modulation Hoffman produit des images à haute résolution, avec un effet de relief, d’échantillons vivants. Il améliore la visibilité et le contraste tout en préservant les détails structuraux fins et en évitant les halos de diffraction. Cela le rend adapté aux grandes distances de travail et aux fortes ouvertures numériques.

La méthode maintient la qualité d’image lors de l’utilisation de récipients de laboratoire en verre ou en plastique. Par conséquent, elle est largement utilisée pour l’observation et la photographie de cultures, de cellules et de tissus cultivés dans des récipients, des boîtes de Petri et des contenants similaires. L’une de ses applications les plus courantes est la fécondation in vitro (FIV), où elle permet l’observation en temps réel des processus cellulaires dynamiques et fournit des informations précieuses sur le comportement et les interactions cellulaires.

Ensemble d’objectifs

Les objectifs Hoffman diffèrent des objectifs standards par l’intégration d’un filtre spatial d’amplitude, appelé modulateur, dans le plan focal arrière. Le modulateur se compose de trois zones : une zone sombre transmettant 1 % de la lumière, une zone grise transmettant 15 %, et une zone transparente transmettant 100 %. Une bague rotative sur l’objectif permet de positionner correctement le modulateur pour le fonctionnement.

Contrairement aux objectifs à contraste de phase, où un anneau de phase modifie la phase de la lumière, le modulateur Hoffman n’affecte que l’intensité lumineuse. Cela crée une image à l’aspect pseudo-relief.

Les objectifs plan achromatiques Hoffman offrent une mise au point uniforme du centre jusqu’aux bords du champ, ce qui minimise la distorsion. L’aberration chromatique est corrigée pour les longueurs d’onde bleues et rouges, l’aberration sphérique est corrigée pour le vert, et la courbure de champ est corrigée sur 90 % du champ de vision. Ces objectifs conviennent aux boîtes ayant un fond de 1,2 mm d’épaisseur. Ils sont conçus pour des systèmes corrigés à l’infini et ont une distance parfocale de 60 mm.

Condenseur Hoffman

Le condenseur Hoffman remplace le condenseur standard en fond clair. Il dispose d’une fente pour le curseur de contraste de modulation Hoffman, d’un diaphragme d’ouverture et d’un polariseur qui contrôle l’ouverture de la fente. Le polariseur peut être tourné sur 360 degrés à l’aide de la bague rotative située au-dessus du contrôle d’ouverture.

Curseur Hoffman

Le curseur Hoffman s’insère dans la fente du condenseur Hoffman. Il s’agit d’une plaque contenant trois inserts circulaires correspondant aux objectifs 10x, 20x et 40x. Chaque insert est marqué pour correspondre à l’objectif approprié. Chaque insert comprend deux fentes : une ouverte et une équipée d’un polariseur. Les inserts sont à la fois centrables et rotatifs sur 360 degrés.

Réglage du microscope pour le contraste de modulation Hoffman

Commencez par installer le condenseur Hoffman et les objectifs Hoffman sur le microscope.
Ensuite, faites la mise au point de l’objectif sélectionné sur l’échantillon en utilisant l’éclairage en fond clair.
Insérez le curseur Hoffman dans la fente du condenseur et choisissez l’insert correspondant au grossissement de l’objectif. Assurez-vous que le diaphragme du condenseur est complètement ouvert.
Retirez un oculaire de la tête du microscope et remplacez-le par le télescope de centrage du kit du microscope. Utilisez le télescope pour aligner le modulateur de l’objectif avec les fentes du curseur. Les zones du modulateur et les fentes doivent être parallèles, avec une fente projetée dans la zone grise et l’autre dans la zone transparente. Si la bague de l’objectif ne permet pas un réglage suffisant, retirez le curseur, faites pivoter l’insert avec la fente, réinstallez le curseur et répétez l’alignement.
Faites pivoter le condenseur pour contrôler l’ouverture de la fente dans la zone transparente. La fente peut être complètement ouverte, partiellement fermée ou totalement bloquée.
Pour revenir à l’observation en fond clair, retirez le curseur Hoffman du condenseur. Les objectifs et le condenseur Hoffman peuvent rester en place, car ils conviennent à l’utilisation en fond clair. Cependant, pour une qualité d’image optimale en fond clair, il est recommandé d’utiliser les objectifs MAGUS 10PL60V, 20PL60V et 40PL60V ainsi que le condenseur standard fourni avec le microscope.

Compatibilité

Le système est compatible avec le microscope inversé biologique MAGUS Bio V360.

Contenu de l’emballage

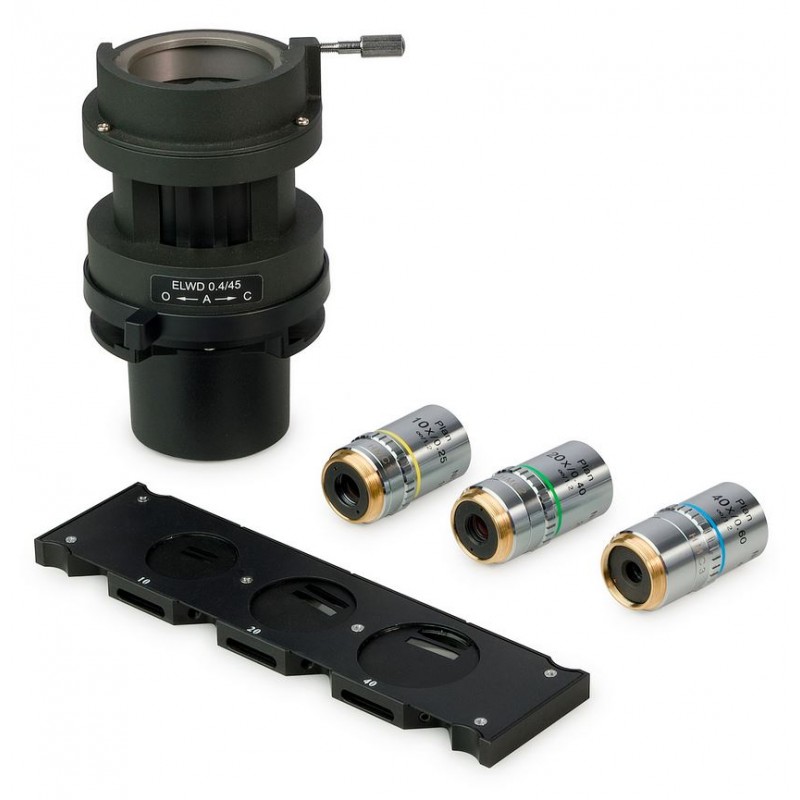

L’emballage comprend un condenseur Hoffman MAGUS avec une ouverture numérique de 0,5 et une distance de travail de 45 mm. Il comprend également des objectifs plan achromatiques Hoffman corrigés à l’infini : 10x/0,25, 20x/0,40 et 40x/0,60, chacun conçu pour un fond de boîte de 1,2 mm et une distance parfocale de 60 mm. Un curseur Hoffman pour objectifs 10x, 20x et 40x est également inclus.

Caractéristiques techniques

ID produit : 85123
Marque : MAGUS
Garantie : 2 ans
EAN : 5905555025773
Dimensions de l’emballage (L × l × H) : 10 × 10 × 10 cm
