Dispositivo Magus HCM360 per lavorare con il contrasto di modulazione Hoffman, con set di obiettivi (85123)

Il sistema MAGUS HCM360 è un set completo progettato per la microscopia a contrasto di modulazione Hoffman. Include obiettivi planacromatici, un condensatore dedicato e uno slider. Il modulatore dell’obiettivo viene allineato con le aperture a fessura dello slider utilizzando un telescopio di centraggio fornito con il microscopio.

Il contrasto di modulazione Hoffman produce immagini ad alta risoluzione e dall’aspetto rilievo di campioni viventi. Migliora la visibilità e il contrasto preservando i dettagli strutturali fini ed evitando aloni di diffrazione. Questo lo rende adatto a grandi distanze di lavoro e ad alti numeri di apertura.

Il metodo mantiene la qualità dell’immagine sia utilizzando contenitori di laboratorio in vetro che in plastica. Di conseguenza, è ampiamente utilizzato per osservare e fotografare colture, cellule e tessuti cresciuti in contenitori, piastre Petri e recipienti simili. Una delle applicazioni più comuni è la fecondazione in vitro (IVF), dove consente l’osservazione in tempo reale dei processi cellulari dinamici e fornisce preziose informazioni sul comportamento e le interazioni cellulari.

Set di obiettivi

Gli obiettivi Hoffman si differenziano dagli obiettivi standard per l’integrazione di un filtro spaziale di ampiezza, chiamato modulatore, nel piano focale posteriore. Il modulatore è composto da tre zone: una zona scura che trasmette l’1% della luce, una zona grigia che trasmette il 15% e una zona trasparente che trasmette il 100%. Un anello rotante sull’obiettivo consente di posizionare correttamente il modulatore per il funzionamento.

A differenza degli obiettivi a contrasto di fase, dove un anello di fase altera la fase della luce, il modulatore Hoffman influenza solo l’intensità della luce. Questo crea un’immagine con un aspetto pseudo-rilievo.

Gli obiettivi planacromatici Hoffman forniscono una messa a fuoco uniforme dal centro ai bordi del campo, con una distorsione minima. L’aberrazione cromatica è corretta per le lunghezze d’onda blu e rosse, l’aberrazione sferica è corretta per il verde e la curvatura di campo è corretta su oltre il 90% del campo visivo. Questi obiettivi sono adatti per l’uso con piastre aventi uno spessore del fondo di 1,2 mm. Sono progettati per sistemi a correzione all’infinito e hanno una distanza parafocale di 60 mm.

Condensatore Hoffman

Il condensatore Hoffman sostituisce il condensatore standard per campo chiaro. È dotato di uno slot per lo slider a contrasto di modulazione Hoffman, un diaframma di apertura e un polarizzatore che controlla l’apertura della fessura. Il polarizzatore può essere ruotato di 360 gradi tramite l’anello rotante situato sopra il controllo dell’apertura.

Slider Hoffman

Lo slider Hoffman viene inserito nello slot del condensatore Hoffman. È una piastra che contiene tre inserti circolari corrispondenti agli obiettivi 10x, 20x e 40x. Ogni inserto è contrassegnato per corrispondere all’obiettivo appropriato. Ogni inserto include due fessure: una aperta e una dotata di polarizzatore. Gli inserti sono sia centrabili che ruotabili di 360 gradi.

Regolazione del microscopio per il contrasto di modulazione Hoffman

Per prima cosa, installare il condensatore Hoffman e gli obiettivi Hoffman sul microscopio.
Successivamente, mettere a fuoco l’obiettivo selezionato sul campione utilizzando l’illuminazione in campo chiaro.
Inserire lo slider Hoffman nello slot del condensatore e scegliere l’inserto che corrisponde all’ingrandimento dell’obiettivo. Assicurarsi che l’apertura del condensatore sia completamente aperta.
Rimuovere un oculare dalla testa del microscopio e sostituirlo con il telescopio di centraggio fornito nel kit del microscopio. Utilizzare il telescopio per allineare il modulatore dell’obiettivo con le fessure dello slider. Le zone del modulatore e le fessure devono essere parallele, con una fessura proiettata nella zona grigia e l’altra nella zona trasparente. Se l’anello dell’obiettivo non consente una regolazione sufficiente, rimuovere lo slider, ruotare l’inserto con la fessura, reinstallare lo slider e ripetere l’allineamento.
Ruotare il condensatore per controllare l’apertura della fessura nella zona trasparente. La fessura può essere completamente aperta, parzialmente chiusa o completamente bloccata.
Per tornare all’osservazione in campo chiaro, rimuovere lo slider Hoffman dal condensatore. Gli obiettivi e il condensatore Hoffman possono rimanere in posizione, poiché sono adatti anche per l’uso in campo chiaro. Tuttavia, per una qualità ottimale dell’immagine in campo chiaro, si consiglia l’uso degli obiettivi MAGUS 10PL60V, 20PL60V e 40PL60V insieme al condensatore standard fornito con il microscopio.

Compatibilità

Il sistema è compatibile con il microscopio biologico invertito MAGUS Bio V360.

Contenuto della confezione

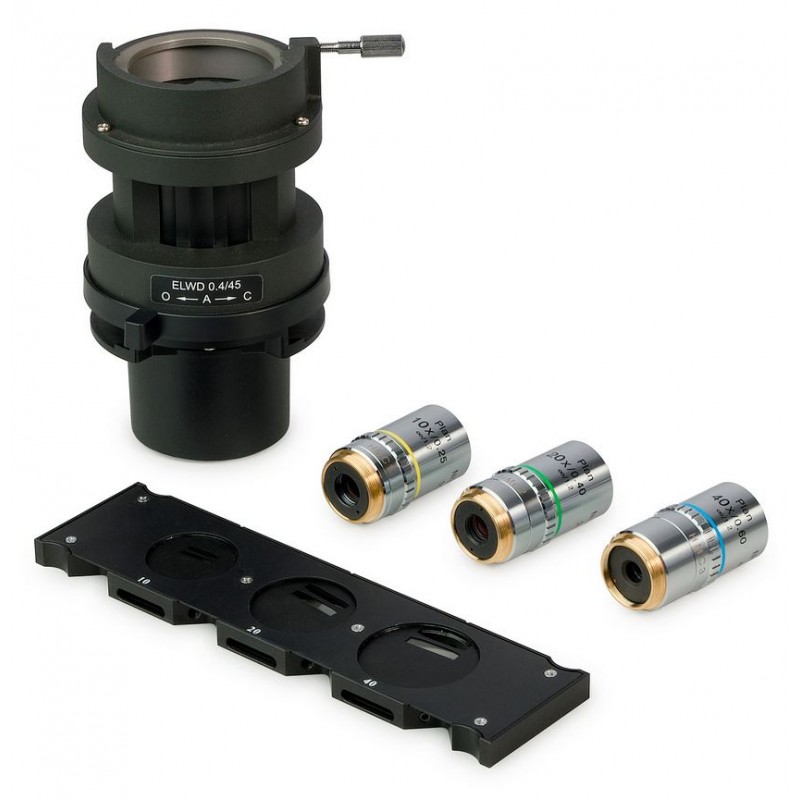

La confezione include un condensatore MAGUS Hoffman con apertura numerica 0,5 e distanza di lavoro di 45 mm. Include anche obiettivi planacromatici Hoffman a correzione all’infinito: 10x/0,25, 20x/0,40 e 40x/0,60, ciascuno progettato per un fondo piastra di 1,2 mm e una distanza parafocale di 60 mm. È incluso anche uno slider Hoffman per obiettivi 10x, 20x e 40x.

Specifiche tecniche

ID prodotto: 85123
Marca: MAGUS
Garanzia: 2 anni
EAN: 5905555025773
Dimensioni confezione (L × P × A): 10 × 10 × 10 cm
