Perangkat Magus HCM360 untuk bekerja dengan kontras modulasi Hoffman, dengan set objektif (85123)

Sistem MAGUS HCM360 adalah satu set lengkap yang dirancang untuk mikroskopi kontras modulasi Hoffman. Sistem ini mencakup lensa objektif plan akromatik, kondensor khusus, dan slider. Modulator objektif disejajarkan dengan aperture celah pada slider menggunakan teleskop penyetel yang disertakan dengan mikroskop.

Kontras modulasi Hoffman menghasilkan gambar spesimen hidup dengan resolusi tinggi dan tampilan seperti relief. Metode ini meningkatkan visibilitas dan kontras sambil mempertahankan detail struktur halus serta menghindari halo difraksi. Hal ini membuatnya cocok untuk jarak kerja yang panjang dan apertur numerik tinggi.

Metode ini mempertahankan kualitas gambar baik saat menggunakan wadah laboratorium kaca maupun plastik. Oleh karena itu, metode ini banyak digunakan untuk mengamati dan memotret kultur, sel, dan jaringan yang tumbuh dalam wadah, cawan Petri, dan wadah sejenis. Salah satu aplikasi paling umum adalah fertilisasi in vitro (IVF), di mana metode ini memungkinkan pengamatan proses seluler dinamis secara real-time dan memberikan wawasan berharga tentang perilaku serta interaksi sel.

Set objektif

Objektif Hoffman berbeda dari objektif standar dengan memasukkan filter spasial amplitudo, yang disebut modulator, pada bidang fokus belakang. Modulator terdiri dari tiga zona: zona gelap yang meneruskan 1% cahaya, zona abu-abu yang meneruskan 15%, dan zona transparan yang meneruskan 100%. Cincin berputar pada objektif memungkinkan modulator diposisikan dengan benar untuk pengoperasian.

Tidak seperti objektif kontras fase, di mana cincin fase mengubah fase cahaya, modulator Hoffman hanya memengaruhi intensitas cahaya. Hal ini menciptakan gambar dengan tampilan pseudo-relief.

Objektif plan akromatik Hoffman memberikan fokus yang seragam dari tengah hingga tepi bidang pandang, menghasilkan distorsi minimal. Aberasi kromatik dikoreksi untuk panjang gelombang biru dan merah, aberasi sferis dikoreksi untuk hijau, dan kelengkungan bidang dikoreksi hingga 90% bidang pandang. Objektif ini cocok digunakan dengan cawan yang memiliki ketebalan dasar 1,2 mm. Objektif ini dirancang untuk sistem infinity-corrected dan memiliki jarak parfokal 60 mm.

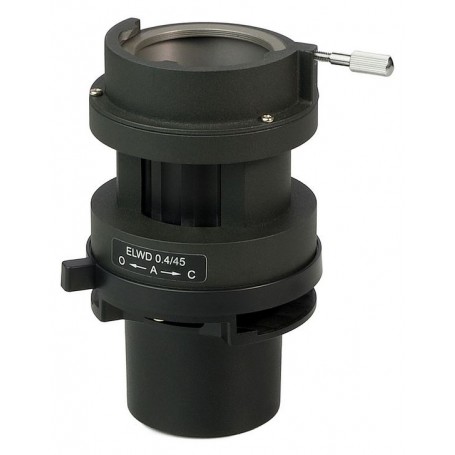

Kondensor Hoffman

Kondensor Hoffman menggantikan kondensor brightfield standar. Kondensor ini memiliki slot untuk slider kontras modulasi Hoffman, diafragma aperture, dan polarizer yang mengontrol bukaan celah. Polarizer dapat diputar 360 derajat menggunakan cincin pemutar yang terletak di atas kontrol aperture.

Slider Hoffman

Slider Hoffman dimasukkan ke dalam slot pada kondensor Hoffman. Slider ini berupa pelat yang berisi tiga sisipan bundar yang sesuai dengan objektif 10x, 20x, dan 40x. Setiap sisipan diberi tanda untuk mencocokkan dengan objektif yang sesuai. Setiap sisipan memiliki dua celah: satu terbuka dan satu dilengkapi dengan polarizer. Sisipan dapat disetel ke tengah dan diputar 360 derajat.

Penyetelan mikroskop untuk kontras modulasi Hoffman

Pertama, pasang kondensor Hoffman dan objektif Hoffman pada mikroskop.
Selanjutnya, fokuskan objektif yang dipilih pada spesimen menggunakan pencahayaan brightfield.
Masukkan slider Hoffman ke dalam slot kondensor dan pilih sisipan yang sesuai dengan perbesaran objektif. Pastikan aperture kondensor terbuka penuh.
Lepaskan satu okuler dari kepala mikroskop dan gantikan dengan teleskop penyetel dari paket mikroskop. Gunakan teleskop untuk menyelaraskan modulator objektif dengan celah pada slider. Zona modulator dan celah harus sejajar, dengan satu celah diproyeksikan ke zona abu-abu dan satu lagi ke zona transparan. Jika cincin objektif tidak memungkinkan penyetelan yang cukup, lepaskan slider, putar sisipan dengan celah, pasang kembali slider, dan ulangi penyelarasan.
Putar kondensor untuk mengontrol aperture celah di zona transparan. Celah dapat dibuka penuh, ditutup sebagian, atau diblokir sepenuhnya.
Untuk kembali ke pengamatan brightfield, lepaskan slider Hoffman dari kondensor. Objektif dan kondensor Hoffman dapat tetap terpasang, karena keduanya juga cocok untuk penggunaan brightfield. Namun, untuk kualitas gambar brightfield yang optimal, disarankan menggunakan objektif MAGUS 10PL60V, 20PL60V, dan 40PL60V bersama kondensor standar yang disertakan dengan mikroskop.

Kompatibilitas

Sistem ini kompatibel dengan mikroskop inverted biologis MAGUS Bio V360.

Isi paket

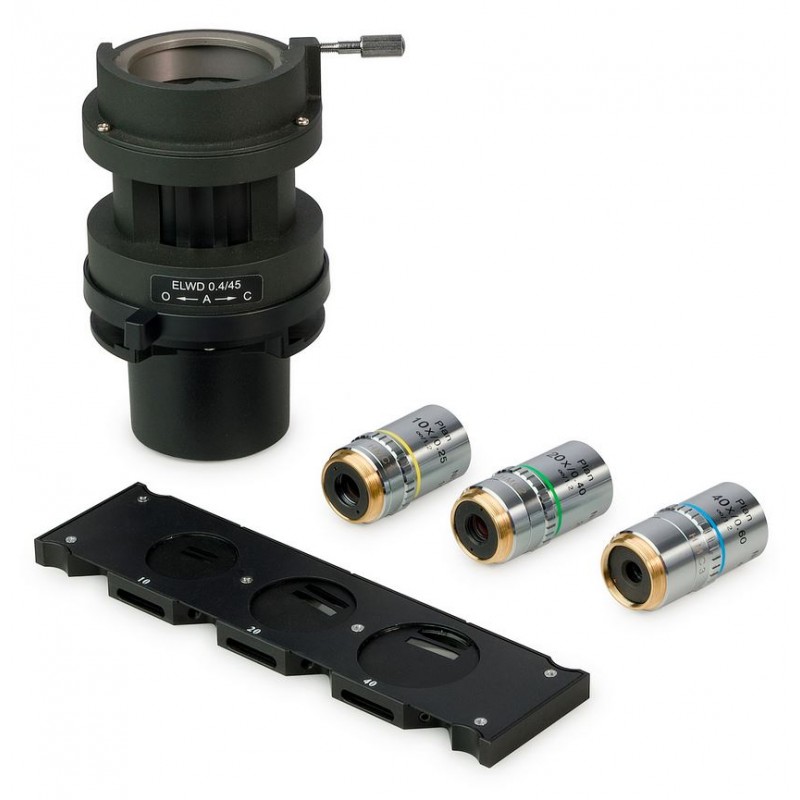

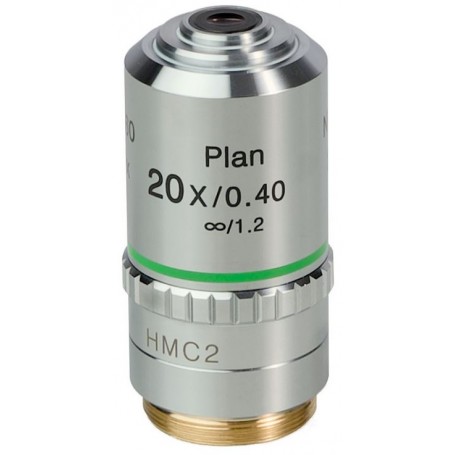

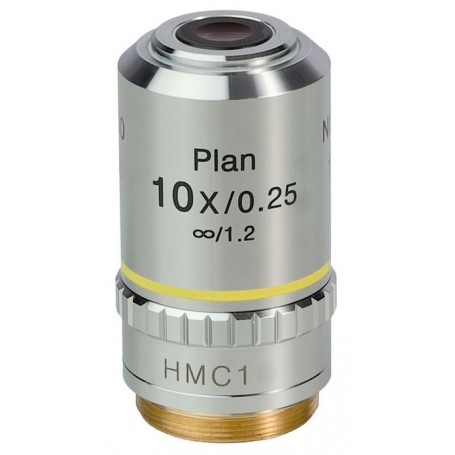

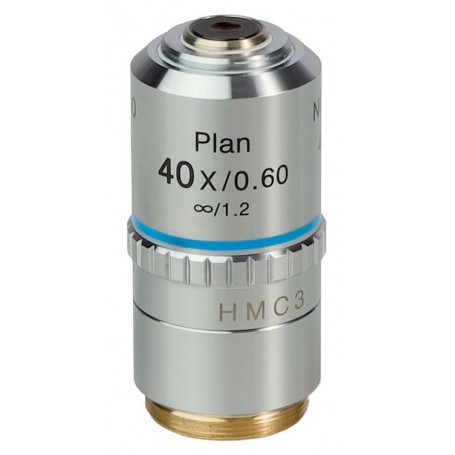

Paket ini mencakup kondensor MAGUS Hoffman dengan numerical aperture 0,5 dan jarak kerja 45 mm. Paket juga mencakup objektif plan akromatik Hoffman infinity-corrected: 10x/0,25, 20x/0,40, dan 40x/0,60, masing-masing dirancang untuk dasar cawan 1,2 mm dan jarak parfokal 60 mm. Slider Hoffman untuk objektif 10x, 20x, dan 40x juga disertakan.

Spesifikasi

ID Produk: 85123
Merek: MAGUS
Garansi: 2 tahun
EAN: 5905555025773
Dimensi paket (P × L × T): 10 × 10 × 10 cm
