Naprava Magus HCM360 za delo s Hoffmanovim modulacijskim kontrastom, s kompletom objektivov (85123)

Sistem MAGUS HCM360 je popoln komplet, zasnovan za Hoffmanovo modulacijsko kontrastno mikroskopijo. Vključuje planahromatske objektive, namenski kondenzor in drsnik. Modulator objektiva je poravnan z režami na drsniku s pomočjo centrirnega teleskopa, ki je priložen mikroskopu.

Hoffmanova modulacijska kontrastna tehnika omogoča visokoločljive, reliefu podobne slike živih preparatov. Izboljša vidnost in kontrast ter hkrati ohranja fine strukturne podrobnosti in preprečuje nastanek difrakcijskih hal. Zaradi tega je primerna za dolge delovne razdalje in visoke numerične odprtine.

Metoda ohranja kakovost slike tako pri uporabi steklenih kot plastičnih laboratorijskih posod. Zato se pogosto uporablja za opazovanje in fotografiranje kultur, celic in tkiv, gojenih v posodah, Petrijevkah in podobnih vsebnikih. Ena najpogostejših uporab je oploditev in vitro (IVF), kjer omogoča opazovanje dinamičnih celičnih procesov v realnem času in zagotavlja dragocen vpogled v vedenje in interakcije celic.

Komplet objektivov

Hoffmanovi objektivi se od standardnih razlikujejo po vgrajenem amplitudnem prostorskem filtru, imenovanem modulator, ki se nahaja v zadnji goriščni ravnini. Modulator je sestavljen iz treh območij: temnega območja, ki prepušča 1 % svetlobe, sivega območja, ki prepušča 15 %, in prozornega območja, ki prepušča 100 %. Z vrtljivim obročem na objektivu lahko modulator pravilno nastavite za delovanje.

Za razliko od fazno kontrastnih objektivov, kjer fazni obroč spremeni fazo svetlobe, Hoffmanov modulator vpliva le na intenziteto svetlobe. To ustvari sliko s psevdoreliefnim videzom.

Planahromatski Hoffmanovi objektivi zagotavljajo enakomerno ostrino od središča do robov vidnega polja, kar pomeni minimalno popačenje. Kromatska aberacija je popravljena za modro in rdečo valovno dolžino, sferična aberacija za zeleno, ukrivljenost polja pa je popravljena na 90 % vidnega polja. Ti objektivi so primerni za uporabo s posodami z debelino dna 1,2 mm. Namenjeni so za sisteme z neskončno korekcijo in imajo parfokalno razdaljo 60 mm.

Hoffmanov kondenzor

Hoffmanov kondenzor nadomesti standardni svetlobni kondenzor. Ima režo za Hoffmanov modulacijski kontrastni drsnik, zaslonko in polarizator, ki nadzira odprtino reže. Polarizator lahko z vrtljivim obročem nad zaslonko zavrtite za 360 stopinj.

Hoffmanov drsnik

Hoffmanov drsnik se vstavi v režo Hoffmanovega kondenzorja. Je plošča s tremi krožnimi vložki, ki ustrezajo objektivom 10x, 20x in 40x. Vsak vložek je označen za ustrezen objektiv. Vsak vložek vsebuje dve reži: eno odprto in eno s polarizatorjem. Vložki so centrirani in vrtljivi za 360 stopinj.

Nastavitev mikroskopa za Hoffmanovo modulacijsko kontrastno tehniko

Najprej namestite Hoffmanov kondenzor in Hoffmanove objektive na mikroskop.
Nato izostrite izbrani objektiv na preparatu z uporabo svetlega polja.
Vstavite Hoffmanov drsnik v režo kondenzorja in izberite vložek, ki ustreza povečavi objektiva. Prepričajte se, da je odprtina kondenzorja popolnoma odprta.
Odstranite eno okularno lečo z glave mikroskopa in jo zamenjajte s centrirnim teleskopom iz kompleta. S teleskopom poravnajte modulator objektiva z režami na drsniku. Območja modulatorja in reže morajo biti vzporedna, ena reža naj bo projicirana v sivo območje, druga v prozorno območje. Če obroč objektiva ne omogoča dovolj prilagoditve, odstranite drsnik, zavrtite vložek z režo, ponovno vstavite drsnik in ponovite poravnavo.
Zavrtite kondenzor, da nadzirate odprtino reže v prozornem območju. Reža je lahko popolnoma odprta, delno zaprta ali popolnoma zaprta.
Za vrnitev na opazovanje v svetlem polju odstranite Hoffmanov drsnik iz kondenzorja. Hoffmanovi objektivi in kondenzor lahko ostanejo na mestu, saj so primerni tudi za svetlo polje. Za optimalno kakovost slike v svetlem polju pa priporočamo uporabo objektivov MAGUS 10PL60V, 20PL60V in 40PL60V skupaj s standardnim kondenzorjem, ki je priložen mikroskopu.

Združljivost

Sistem je združljiv z biološkim invertnim mikroskopom MAGUS Bio V360.

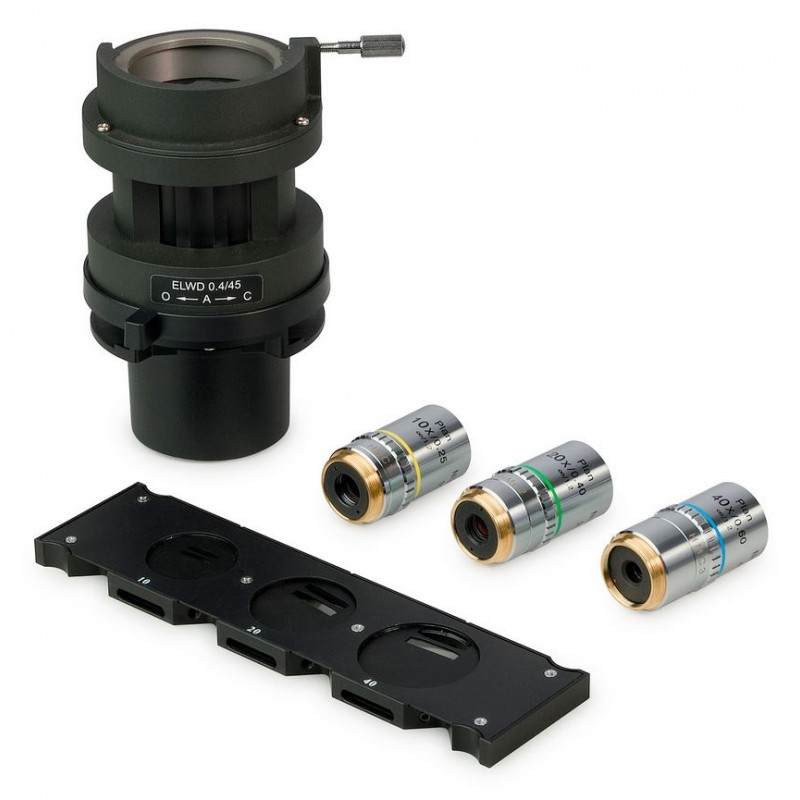

Vsebina paketa

Paket vključuje MAGUS Hoffmanov kondenzor z numerično odprtino 0,5 in delovno razdaljo 45 mm. Vključuje tudi planahromatske Hoffmanove objektive z neskončno korekcijo: 10x/0,25, 20x/0,40 in 40x/0,60, vsak za dno posode debeline 1,2 mm in parfokalno razdaljo 60 mm. Priložen je tudi Hoffmanov drsnik za objektive 10x, 20x in 40x.

Specifikacije

ID izdelka: 85123
Blagovna znamka: MAGUS
Garancija: 2 leti
EAN: 5905555025773
Dimenzije paketa (D × Š × V): 10 × 10 × 10 cm
