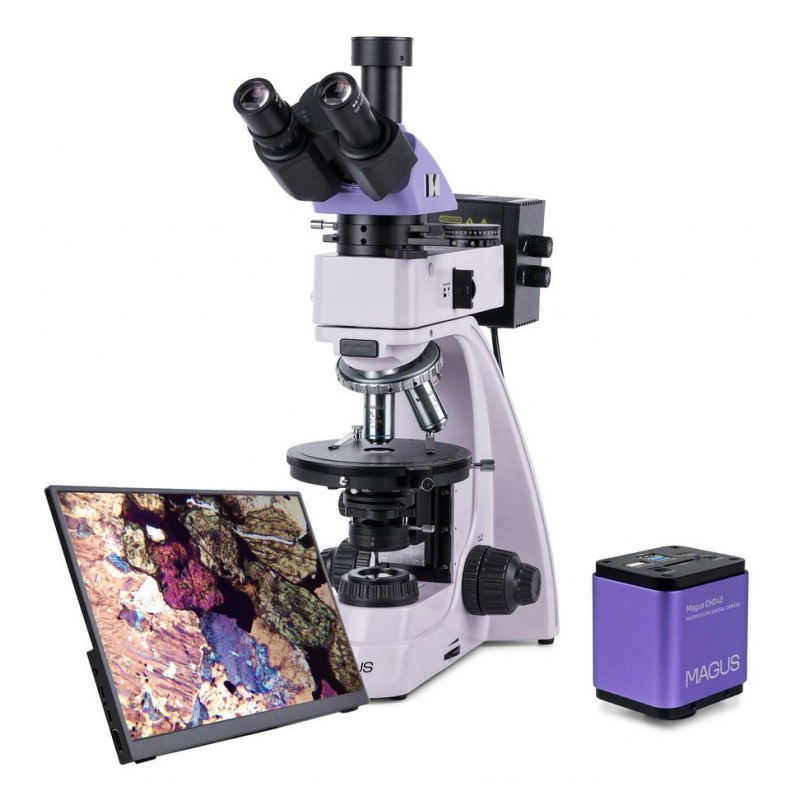

Magus Pol D850 LCD polariseeriv digitaalne mikroskoop (83043)

MAGUS Pol 850 polariseeriv mikroskoop on loodud töötamiseks nii läbi- kui ka peegeldusvalguses. See toetab polariseerimis- ja helevälja vaatlusi ning on mõeldud anisotroopsete preparaatide uurimiseks bioloogias, geoloogias ja polümeeriteaduses, samuti läbipaistmatute poleeritud lõigete (kuni 15 mm paksusega, ühe poleeritud pinnaga) uurimiseks. See mikroskoop sobib suurepäraselt professionaalseks tööks meditsiinis, kohtuekspertiisis, mineraloogias, kristallograafias ja petrogradias.

Digikaamera

MAGUS CHD40 on digitaalne HDMI-kaamera, millel on kolm videoliidest ja automaatne ümberlülitus 4K ja Full HD vahel sõltuvalt ühendatud monitori resolutsioonist. Kaamera kasutab 8 MP sensorit ning tagab realistliku kujutise 4K (3840 × 2160) resolutsiooniga HDMI või USB 3.0 kaudu ühendatuna. Wi-Fi kaudu ühendamisel on väljund Full HD (1920 × 1080).

Kaamera saab ühendada otse teleri, monitori või projektoriga HDMI kaudu ning töötada iseseisvalt ilma arvutita. HDMI tagab stabiilse ja kiire signaali välisele ekraanile. Ühendus arvutiga on võimalik Wi-Fi või USB 3.0 kaudu. Videosalvestus toimub 30 kaadrit sekundis, võimaldades sujuvat liikumise jäädvustamist ilma hangumiste või kaadrite vahelejäämiseta. Maksimaalse resolutsiooni juures jäävad peened detailid selgeks ning liikuvad objektid kuvatakse ilma märgatava viivituseta.

Monitor

MAGUS MCD40 monitor on loodud mikroskoobi visualiseerimissüsteemide jaoks ning kuvab reaalajas pilte mikroskoobile paigaldatud kaamerast. See toetab MAGUS 4K HDMI kaameraid ja sellel on 13.3-inch ekraan. IPS-paneel tagab eredad pildid ja laiad vaatenurgad täpse värviedastusega isegi külje pealt vaadates. Monitori saab paigutada kokkupandavale laualambile või kinnitada otse kaamera või mikroskoobi alusele.

Optiline süsteem

Mikroskoop kasutab lõõgastatud, lõõgastusvaba lõpmatuskorrigeeritud optikat, mis tagab ehtsad kujutised kõrge kontrasti, tugeva detailsuse ja minimaalse valepeegeldusega. Objektivid on paigaldatud pöörlevasse revolverpeasse, mille avad on tsentreeritud optilisele teljele. Revolverpeas on viis positsiooni; komplektis on neli objektiivi ning üks lisatav objektiiv võimaldab suurenduse laiendamist mikroskoobi ulatuses. Objektivid on mõeldud preparaatide uurimiseks ilma katteklaasideta.

Trinokulaarpea võimaldab digikaamera paigaldamist trinokulaartorusse. Valgusjaotus on valitav 100:0 ja 0:100 vahel, suunates kogu valguse kas kaamerasse või okulaaridesse. Vasaku okulaari torul olev dioptrite reguleerimisrõngas kompenseerib kasutaja silmade erinevusi, et saavutada võimalikult terav kujutis.

Valgustus ja polariseerimine

Nii läbi- kui ka peegeldusvalguses kasutatakse 30 W halogeenlampe. Nende eredus on piisav selge kujutise saamiseks iga objektiiviga ning soe valgusspekter võimaldab mugavat pikaajalist tööd. Köhleri valgustus parandab lahutusvõimet ja aitab kõrvaldada artefakte ning servade tumenemist. Peegeldusvalguses töötades aitavad värvifiltrid täpsustada värviedastust.

Polariseerimine on saadaval nii läbi- kui ka peegeldusvalguses. Polariseeritud vaatlus algab analüsaatori lisamisega optilisse teekonda. Seejärel reguleeritakse polariseerimisnurka, pöörates analüsaatorit ja polarisaatorit teineteise suhtes. Komensaatorid saab paigaldada spetsiaalsesse avasse vaheosasse kontrasti suurendamiseks. Samas vaheosas on ka Bertrandi lääts konoskoopiliseks vaatlemiseks.

Objektilaud ja fokusseerimissüsteem

Mikroskoobil on pöörlev objektilaud, mis võimaldab muuta preparaadi orientatsiooni, et jälgida, kuidas see polariseeritud valgust murdab. Pöördenoone skaala võimaldab nurkade mõõtmist 0,1° täpsusega ning objektilaud saab tsentreerida optilisele teljele parima kujutise selguse saavutamiseks.

Kareda ja peene fookuse nupud asuvad madalal alusel, võimaldades lõdvestunud tööasendit, käed laual toetumas. Karedal fookusel on pingeregulaator ja lukustusmehhanism, peenfookus tagab sujuva ja kontrollitud preparaadi liikumise.

Lisatarvikud ja laiendatavus

Mikroskoobi võimaluste laiendamiseks on MAGUS sarjas saadaval sobivad lisatarvikud, sh okulaarid, objektiivid, kalibreerimisklaasid ja digikaamerad.

Mikroskoobi põhifunktsioonid

• Töö läbi- ja peegeldusvalguses nii polariseeritud kui mittepolariseeritud vaatlusteks

• Trinokulaarpea kaamertoruga ja 100:0 / 0:100 valgusjaotusega

• Lõõgastusvabad plaan-akromaatilised objektiivid selgete kujutiste ja minimaalsete artefaktide ning valepeegeldustega

• 30 W halogeenvalgustus silmasõbraliku spektriga pikaks tööks

• Pöörlev objektilaud, polarisaator ja analüsaator pöördenäitadega, lisaks Bertrandi lääts ja kompensaatorid

• Revolverpea avad ja objektilaud on tsentreeritud optilisele teljele

• Ühilduvus laia valiku lisatarvikutega

Kaamera põhifunktsioonid

• Iseseisev töö HDMI kaudu ilma arvutita; arvutiühendus Wi-Fi või USB 3.0 kaudu

• Automaatne ümberlülitus 4K ja Full HD vahel sõltuvalt monitori resolutsioonist

• 30 kaadrit sekundis video sujuvaks liikuva objekti vaatlemiseks ja salvestamiseks

• Taustvalgustusega värviline CMOS sensor madala mürataseme ja kõrge tundlikkusega vähese valguse tingimustes, tagades eredamad ja küllastunumad pildid

• Tarkvarafunktsioonid foto- ja videosalvestuseks, redigeerimiseks, välisel ekraanil kuvamiseks ning lineaar- ja nurgamõõtmisteks

Komplekti sisu

• MAGUS CHD40 digikaamera HDMI-kaabliga (1,5 m), USB 3.0 kaabel (1,5 m), USB hiir, 32 GB SD kaart, kaks USB Wi-Fi adapterit, 12 V/1 A toiteadapter (Euro), installatsiooniplaat draiverite ja tarkvaraga, kasutusjuhend ja garantiikaart

• MAGUS MCD40 LCD-monitor

• Alus toitepistikuga, läbivalguse allikas ja kondensaator, fokusseerimismehhanism, objektilaud ja revolverpea

• Peegeldusvalguse valgusti lambipesaga

• Trinokulaarpea

• Vahetoru Bertrandi läätse, analüsaatori ja kompensaatori avaga

• Kompensaatorid: λ kompensaator, λ/4 kompensaator, kvartskiil

• Lõpmatus plaan-akromaatilised objektiivid:

  • PL 5×/0,12, WD 26,1 mm

  • PL 10×/0,25, WD 5,0 mm

  • PL 40×/0,6 (vedrupesaga), WD 3,98 mm

  • PL 60×/0,7 (vedrupesaga), WD 2,03 mm

• Okulaarid 10×/20 mm (paar)

• 10×/20 mm okulaar skaalaga (skaalaväärtus 0,1 mm)

• 1× C-mount adapter

• Kuuskantvõti

• Toitekaabel

• Tolmuümbris

• Kasutusjuhend ja garantiikaart

Saadaval tellimisel

• 16×/11 mm okulaarid (paar)

• 20×/11 mm okulaarid (paar)

• Lisavalik objektiive: PL 2,5×/0,07, PL 50×/0,7 (vedrupesaga), PL 80×/0,8 (vedrupesaga), PL 100×/0,85 (vedrupesaga)

• Mehaaniline objektilaua lisaseade

• Kalibreerimisklaas

Tehnilised andmed

• Tootekood: 83043

• Bränd: MAGUS

• Garantii: 5 aastat

• Pakia suurus: 44 × 42 × 67 cm

• Saadetise kaal: 14,25 kg

• Tüüp: bioloogiline, valgus/optiline, digitaalne

• Pea: trinokulaar, Siedentopf, 30° kaldenurk

• Standardne suurendusvahemik: 50×–600×

• Lisavalik suurendusvahemik: 25×–2000×

• Okulaari toru läbimõõt: 23,2 mm

• Objektiivid: lõpmatus plaan-akromaatilised, lõõgastusvabad; mõeldud ilma katteklaasideta preparaatidele; parfokaalne kõrgus 45 mm

• Revolverpea: 5-positsiooniline, tsentreeritud

• Objektilaud: Ø150 mm, 360° pööratav, tsentreeritud; nonius 0,1° näitude jaoks

• Kondensaator: Abbe NA 1,25 reguleeritava ava ja pööratava läätsega

• Fookus: koaksiaalne kare (lukustuse ja pingeregulaatoriga) ja peenfookus, 0,002 mm lahutusvõime

• Valgustus: halogeen, eredus reguleeritav; läbi- ja peegeldusvalgus 12 V/30 W

• Peegeldusvalguse filtrid: matt, kollane, roheline, sinine

• Töötamistemperatuuri vahemik: +5 °C kuni +35 °C

• Polarisaator: läbivalguses 0°, 90°, 180°, 270° tähistustega ja täielik 360° pööramine; peegeldusvalguse polarisaator eemaldatav

• Vahetoru: sisseehitatud analüsaator 0–360° pööramise ja noniusskaalaga; Bertrandi lääts; kompensaatori ava

• Komensaatorid kaasas: λ, λ/4, kvartskliin

• Vaatlusmeetodid: heleväli ja polariseerimine

• Kaitsev lisatarvik: tolmuümbris

Kaamera tehnilised andmed (MAGUS CHD40)

• Sensor: Sony Exmor/Starvis värviline CMOS

• Lahutusvõime: 8 MP, kuni 3840 × 2160

• Liidesed: HDMI 1.4, USB 3.0, Wi-Fi

• Kaadrisagedus: 30 kaadrit sekundis Full HD (Wi-Fi) ja 4K (HDMI/USB 3.0)

• Salvestus: SD kaart kuni 32 GB

• Pildiformaadid: JPG, TIF

• Videovormingud: H.264/H.265, MP4

• Spektraalvahemik: 380–650 nm sisseehitatud IR-filtriga

• Katikutüüp: elektrooniline rullkatik

• Tarkvara: sisseehitatud HDMI-režiimis; MAGUS View USB-režiimis

• Kaamerakorpus: CNC alumiiniumisulamist

• Toide: 12 V, 1 A adapter; adapteri sisend 100–240 V, 50/60 Hz

Monitori tehnilised andmed (MAGUS MCD40)

• Paneelitüüp: IPS

• Ekraani suurus: 13.3-inch

• Lahutusvõime: 3840 × 2160 (4K)

• Külgede suhe: 16:9

• Eredus: 400 cd/m²

• Vaatenurgad: 178° / 178°

• Kontrastsus: 1000:1

• Liides: HDMI

• Taustvalgustus: LED, eluiga kuni 50 000 tundi

• Toide: AC 110–220 V või DC 5–12 V/1 A (Type-C), maksimaalselt 12 W
