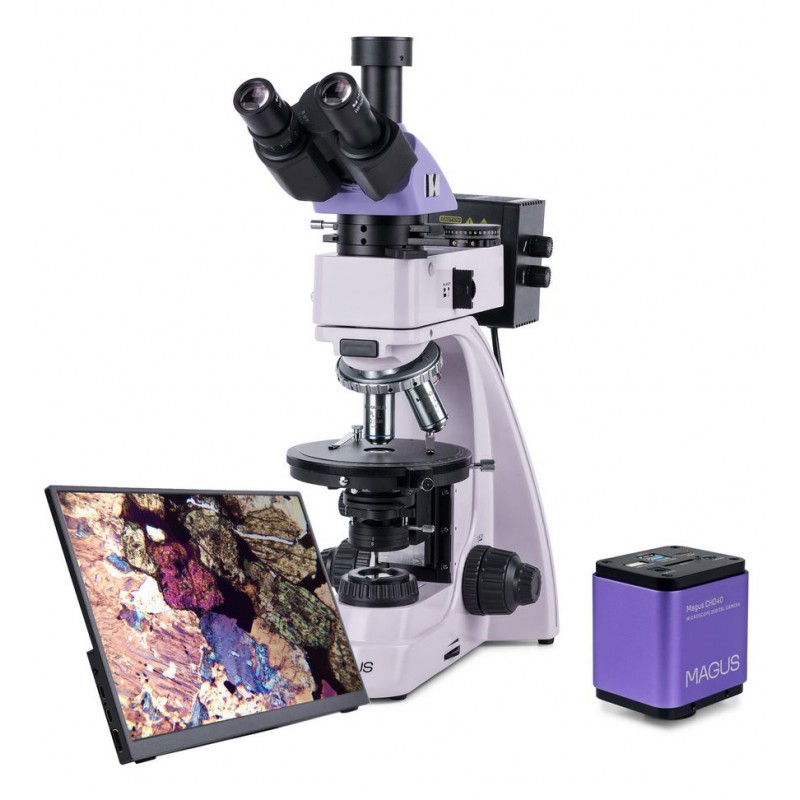

Cyfrowy mikroskop polaryzacyjny Magus Pol D850 LCD (83043)

Mikroskop polaryzacyjny MAGUS Pol 850 został zaprojektowany do pracy zarówno w świetle przechodzącym, jak i odbitym. Obsługuje metody obserwacji polaryzacyjnej oraz jasnego pola i jest przeznaczony do badania próbek anizotropowych w biologii, geologii i nauce o polimerach, a także nieprzezroczystych, wypolerowanych preparatów o grubości do 15 mm z jedną wypolerowaną powierzchnią. Mikroskop ten doskonale nadaje się do profesjonalnej pracy w medycynie, kryminalistyce, mineralogii, krystalografii i petrografii.

Kamera cyfrowa

MAGUS CHD40 to cyfrowa kamera HDMI z trzema interfejsami wideo i automatycznym przełączaniem pomiędzy 4K a Full HD w zależności od rozdzielczości podłączonego monitora. Wykorzystuje matrycę 8 MP i zapewnia realistyczny obraz w 4K (3840 × 2160) przy połączeniu przez HDMI lub USB 3.0. Przy połączeniu przez Wi-Fi obraz jest w Full HD (1920 × 1080).

Kamera może być podłączona bezpośrednio do telewizora, monitora lub projektora przez HDMI i działać niezależnie, bez komputera. HDMI zapewnia stabilny, szybki sygnał do zewnętrznego wyświetlacza. Połączenie z komputerem jest możliwe przez Wi-Fi lub USB 3.0. Nagrywanie wideo odbywa się z prędkością 30 kl./s, co umożliwia płynne rejestrowanie ruchu bez zacięć i przerw między klatkami. Przy maksymalnej rozdzielczości drobne szczegóły pozostają wyraźne, a poruszające się obiekty są wyświetlane bez zauważalnych opóźnień.

Monitor

Monitor MAGUS MCD40 został stworzony do systemów wizualizacji mikroskopowej i służy do wyświetlania w czasie rzeczywistym obrazu z kamery zamontowanej na mikroskopie. Obsługuje kamery MAGUS 4K HDMI i posiada wyświetlacz o przekątnej 13,3 cala. Panel IPS zapewnia jasny obraz i szerokie kąty widzenia z wiernym odwzorowaniem kolorów nawet przy patrzeniu z boku. Monitor można ustawić na składanej podstawce biurkowej lub zamontować bezpośrednio do kamery lub statywu mikroskopu.

Układ optyczny

Mikroskop wykorzystuje optykę o nieskończonej korekcji, wolną od naprężeń, co pozwala uzyskać autentyczne obrazy o wysokim kontraście, dużej szczegółowości i minimalnych refleksach. Obiektywy są zamontowane w obrotowej głowicy rewolwerowej z gniazdami wycentrowanymi względem osi optycznej. Głowica rewolwerowa ma pięć pozycji; w zestawie są cztery obiektywy, a jeden dodatkowy można dodać, aby rozszerzyć zakres powiększeń mikroskopu. Obiektywy są przeznaczone do badania preparatów bez szkiełek nakrywkowych.

Głowica trinoikularowa umożliwia zamontowanie kamery cyfrowej w tubusie trinoikularowym. Podział światła jest wybierany pomiędzy 100:0 a 0:100, kierując całe światło do kamery lub do okularów. Pierścień regulacji dioptrii na lewym tubusie okularowym kompensuje różnice między oczami użytkownika, aby uzyskać najostrzejszy możliwy obraz.

Oświetlenie i polaryzacja

Zarówno oświetlenie przechodzące, jak i odbite wykorzystuje żarówki halogenowe 30 W. Ich jasność jest wystarczająca do uzyskania wyraźnego obrazu przy każdym obiektywie, a ciepłe widmo zapewnia komfortową, długotrwałą pracę. Oświetlenie Köhlera poprawia rozdzielczość i pomaga eliminować artefakty oraz zaciemnienie krawędzi. Podczas pracy w świetle odbitym filtry barwne umożliwiają precyzyjne dostrojenie odwzorowania kolorów.

Polaryzacja jest dostępna zarówno w świetle przechodzącym, jak i odbitym. Obserwację polaryzacyjną rozpoczyna się od wprowadzenia analizatora w tor optyczny. Kąt polaryzacji reguluje się przez obrót analizatora i polaryzatora względem siebie. Kompensatory można zamontować w dedykowanym gnieździe w pośrednim module, aby zwiększyć kontrast. Ten sam moduł pośredni zawiera soczewkę Bertranda do obserwacji konoskopowej.

Stolik i układ ogniskowania

Mikroskop wyposażony jest w obrotowy stolik, umożliwiający zmianę orientacji próbki w celu obserwacji, jak załamuje ona światło spolaryzowane. Skala obrotu pozwala na pomiar kąta z dokładnością do 0,1°, a stolik można wycentrować względem osi optycznej dla uzyskania optymalnej ostrości obrazu.

Pokrętła zgrubnej i precyzyjnej regulacji ostrości są umieszczone nisko na statywie, co umożliwia wygodną pozycję pracy z dłońmi opartymi na stole. Regulacja zgrubna posiada regulację napięcia i mechanizm blokujący, natomiast regulacja precyzyjna zapewnia płynny, kontrolowany ruch próbki.

Akcesoria i możliwości rozbudowy

Aby rozszerzyć możliwości mikroskopu, dostępne są kompatybilne akcesoria z oferty MAGUS, w tym okulary, obiektywy, płytki kalibracyjne i kamery cyfrowe.

Najważniejsze cechy mikroskopu

• Praca w świetle przechodzącym i odbitym dla obserwacji spolaryzowanej i niespolaryzowanej

• Głowica trinoikularowa z tubusem do kamery i podziałem światła 100:0 / 0:100

• Planarne obiektywy achromatyczne wolne od naprężeń dla wyraźnych obrazów z minimalną ilością artefaktów i fałszywych refleksów

• Oświetlenie halogenowe 30 W o przyjaznym dla oka widmie do długotrwałej pracy

• Obrotowy stolik, polaryzator i analizator ze skalą obrotu, a także soczewka Bertranda i kompensatory

• Gniazda rewolweru i stolik wycentrowane względem osi optycznej

• Kompatybilność z szeroką gamą opcjonalnych akcesoriów

Najważniejsze cechy kamery

• Samodzielna praca przez HDMI bez komputera; połączenie z komputerem przez Wi-Fi lub USB 3.0

• Automatyczne przełączanie pomiędzy 4K a Full HD w zależności od rozdzielczości monitora

• Wideo 30 kl./s dla płynnej obserwacji i rejestracji ruchomych obiektów

• Podświetlana matryca CMOS w kolorze dla niskiego poziomu szumów i wysokiej czułości przy słabym oświetleniu, zapewniająca jaśniejsze i bardziej nasycone obrazy

• Funkcje oprogramowania do rejestracji zdjęć i wideo, edycji, wyświetlania na zewnętrznym ekranie oraz pomiarów liniowych i kątowych

Zawartość zestawu

• Kamera cyfrowa MAGUS CHD40 z kablem HDMI (1,5 m), kablem USB 3.0 (1,5 m), myszką USB, kartą SD 32 GB, dwoma adapterami USB Wi-Fi, zasilaczem sieciowym 12 V/1 A (Euro), płytą instalacyjną ze sterownikami i oprogramowaniem, instrukcją obsługi i kartą gwarancyjną

• Monitor LCD MAGUS MCD40

• Podstawa z wejściem zasilania, źródłem światła przechodzącego i kondensorem, mechanizmem ogniskowania, stolikiem i głowicą rewolwerową

• Oświetlacz światła odbitego z obudową lampy

• Głowica trinoikularowa

• Tubus pośredni z soczewką Bertranda, analizatorem i gniazdem na kompensator

• Kompensatory: kompensator λ, kompensator λ/4, klin kwarcowy

• Obiektywy planarne achromatyczne o nieskończonej korekcji:

  • PL 5×/0,12, WD 26,1 mm

  • PL 10×/0,25, WD 5,0 mm

  • PL 40×/0,6 (z zabezpieczeniem sprężynowym), WD 3,98 mm

  • PL 60×/0,7 (z zabezpieczeniem sprężynowym), WD 2,03 mm

• Okulary 10×/20 mm (para)

• Okular 10×/20 mm ze skalą (wartość podziałki 0,1 mm)

• Adapter C-mount 1×

• Klucz imbusowy

• Przewód zasilający

• Pokrowiec przeciwkurzowy

• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie

• Okulary 16×/11 mm (para)

• Okulary 20×/11 mm (para)

• Opcjonalne obiektywy: PL 2,5×/0,07, PL 50×/0,7 (z zabezpieczeniem sprężynowym), PL 80×/0,8 (z zabezpieczeniem sprężynowym), PL 100×/0,85 (z zabezpieczeniem sprężynowym)

• Przystawka do stolika mechanicznego

• Płytka kalibracyjna

Dane techniczne

• Numer katalogowy: 83043

• Marka: MAGUS

• Gwarancja: 5 lat

• Wymiary opakowania: 44 × 42 × 67 cm

• Waga wysyłkowa: 14,25 kg

• Typ: biologiczny, świetlny/optyczny, cyfrowy

• Głowica: trinoikularowa, Siedentopf, nachylenie 30°

• Standardowy zakres powiększeń: 50×–600×

• Opcjonalny zakres powiększeń: 25×–2000×

• Średnica tubusu okularowego: 23,2 mm

• Obiektywy: planarne achromatyczne o nieskończonej korekcji, wolne od naprężeń; do preparatów bez szkiełek nakrywkowych; wysokość parafokalna 45 mm

• Głowica rewolwerowa: 5-pozycyjna, wycentrowana

• Stolik: Ø150 mm, obrót 360°, wycentrowany; noniusz do odczytu 0,1°

• Kondensor: Abbe NA 1,25 z regulowaną przysłoną aperturową i obrotową soczewką

• Ogniskowanie: współosiowe pokrętła zgrubne (z blokadą i regulacją napięcia) i precyzyjne, rozdzielczość 0,002 mm

• Oświetlenie: halogenowe, regulowana jasność; światło przechodzące i odbite 12 V/30 W

• Filtry światła odbitego: matowy, żółty, zielony, niebieski

• Zakres temperatury pracy: +5 °C do +35 °C

• Polaryzator: światło przechodzące ze znacznikami 0°, 90°, 180°, 270° i pełnym obrotem 360°; polaryzator światła odbitego wyjmowany

• Tubus pośredni: wbudowany analizator z obrotem 0–360° i noniuszem; soczewka Bertranda; gniazdo na kompensator

• Kompensatory w zestawie: λ, λ/4, klin kwarcowy

• Metody obserwacji: jasne pole i polaryzacja

• Dołączone akcesorium ochronne: pokrowiec przeciwkurzowy

Dane techniczne kamery (MAGUS CHD40)

• Matryca: kolorowa CMOS Sony Exmor/Starvis

• Rozdzielczość: 8 MP, do 3840 × 2160

• Interfejsy: HDMI 1.4, USB 3.0, Wi-Fi

• Liczba klatek: 30 kl./s w Full HD (Wi-Fi) i 4K (HDMI/USB 3.0)

• Pamięć: karta SD do 32 GB

• Formaty zdjęć: JPG, TIF

• Formaty wideo: H.264/H.265, MP4

• Zakres spektralny: 380–650 nm z wbudowanym filtrem IR

• Typ migawki: elektroniczna migawka przetaczana

• Oprogramowanie: wbudowane dla trybu HDMI; MAGUS View dla trybu USB

• Obudowa kamery: stop aluminium CNC

• Zasilanie: zasilacz 12 V, 1 A; wejście zasilacza 100–240 V, 50/60 Hz

Dane techniczne monitora (MAGUS MCD40)

• Typ panelu: IPS

• Przekątna ekranu: 13,3 cala

• Rozdzielczość: 3840 × 2160 (4K)

• Proporcje ekranu: 16:9

• Jasność: 400 cd/m²

• Kąty widzenia: 178° / 178°

• Kontrast: 1000:1

• Interfejs: HDMI

• Podświetlenie: LED, żywotność do 50 000 godzin

• Zasilanie: AC 110–220 V lub DC 5–12 V/1 A (Type-C), maksymalnie 12 W
