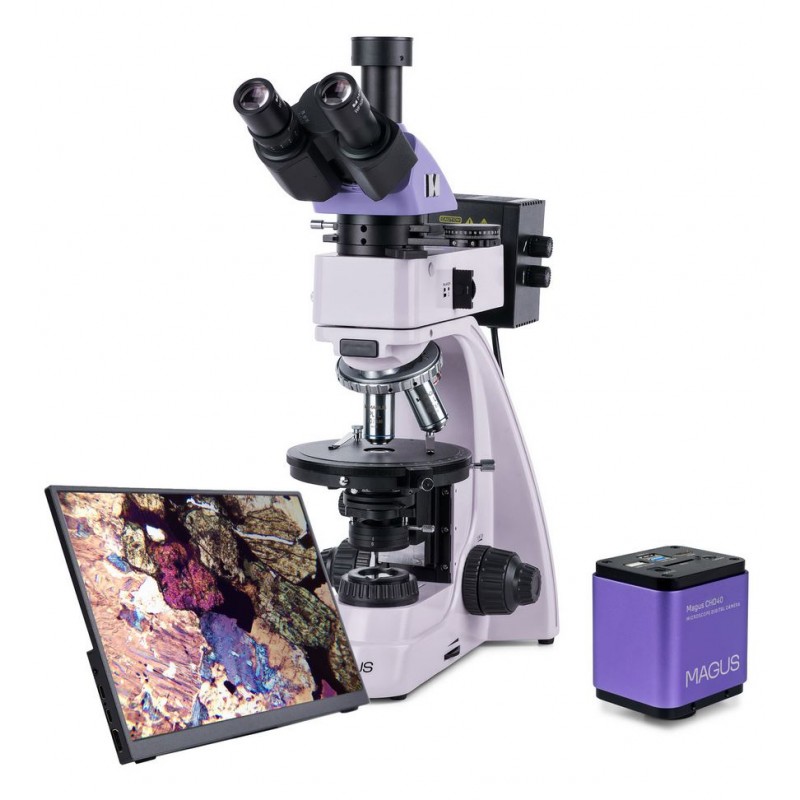

Magus Pol D850 LCD polarizacijski digitalni mikroskop (83043)

Polarizacijski mikroskop MAGUS Pol 850 je zasnovan za delo v prepuščeni in odbojni svetlobi. Podpira polarizacijske in svetlo-poljske metode opazovanja ter je namenjen preučevanju anizotropnih vzorcev v biologiji, geologiji in znanosti o polimerih, kot tudi neprosojnih poliranih preparatov do debeline 15 mm z eno polirano površino. Mikroskop je odlično primeren za strokovno delo v medicini, forenziki, mineralogiji, kristalografiji in petrografiji.

Digitalna kamera

MAGUS CHD40 je digitalna HDMI kamera s treh video vmesniki in samodejnim preklapljanjem med 4K in Full HD glede na ločljivost priključenega monitorja. Uporablja 8 MP senzor in zagotavlja realistične slike v 4K (3840 × 2160) pri povezavi prek HDMI ali USB 3.0. Pri povezavi prek Wi-Fi je izhod Full HD (1920 × 1080).

Kamera se lahko neposredno poveže s televizorjem, monitorjem ali projektorjem prek HDMI in deluje samostojno brez računalnika. HDMI zagotavlja stabilen, hiter signal na zunanji zaslon. Povezava z računalnikom je možna prek Wi-Fi ali USB 3.0. Snemanje videa poteka pri 30 sličicah na sekundo, kar omogoča gladko zajemanje gibanja brez zamrznitev ali preskokov med sličicami. Pri največji ločljivosti ostanejo drobni detajli jasni, premikajoči se objekti pa so prikazani brez opazne zakasnitve.

Monitor

Monitor MAGUS MCD40 je zasnovan za vizualizacijske sisteme mikroskopov in prikazuje slike v realnem času s kamere, nameščene na mikroskopu. Podpira MAGUS 4K HDMI kamere in ima 13,3-palčni zaslon. IPS panel zagotavlja svetle slike in široke kote gledanja z natančnim prikazom barv tudi pri pogledu s strani. Monitor je mogoče postaviti na zložljivo namizno stojalo ali ga neposredno namestiti na kamero ali stojalo mikroskopa.

Optični sistem

Mikroskop uporablja nestrižne, na neskončnost korigirane optike za pristne slike z visokim kontrastom, izrazitimi detajli in minimalnimi lažnimi odboji. Objektivi so nameščeni v revolverju z režami, centriranimi na optično os. Revolver ima pet položajev; priloženi so štirje objektivi, enega pa je mogoče dodati za razširitev povečave v okviru mikroskopa. Objektivi so namenjeni pregledu vzorcev brez pokrivnih stekelc.

Trinokularna glava omogoča namestitev digitalne kamere v trinokularno cev. Delitev svetlobnega snopa je izbirna med 100:0 in 0:100, kar omogoča usmerjanje vse svetlobe bodisi v kamero ali v okularje. Obroč za dioptrijsko nastavitev na levi okularni cevi kompenzira razlike med očmi uporabnika za najostrejšo možno sliko.

Osvetlitev in polarizacija

Za prepuščeno in odbojno osvetlitev se uporabljajo 30 W halogenske žarnice. Njihova svetilnost je zadostna za jasno sliko pri vseh objektivih, topel spekter pa omogoča udobno dolgotrajno uporabo. Köhlerjeva osvetlitev izboljša ločljivost in pomaga odpraviti artefakte ter potemnitev robov. Pri delu v odbojni svetlobi barvni filtri omogočajo natančno nastavitev barvnega prikaza.

Polarizacija je na voljo tako v prepuščeni kot odbojni svetlobi. Polarizirano opazovanje se začne z vstavitvijo analizatorja v optično pot. Kot polarizacije se nato nastavi z vrtenjem analizatorja in polarizatorja enega glede na drugega. Kompenzatorje je mogoče namestiti v namensko režo v vmesnem nastavku za izboljšanje kontrasta. V istem vmesnem delu je tudi Bertrandova leča za konoskopsko opazovanje.

Miza in fokusni sistem

Mikroskop vključuje vrtljivo mizo, ki omogoča spreminjanje orientacije vzorca za opazovanje, kako lomi polarizirano svetlobo. Lestvica za vrtenje omogoča merjenje kota z natančnostjo 0,1°, mizo pa je mogoče centrirati glede na optično os za optimalno ostrino slike.

Gumbi za grobo in fino ostrenje so nameščeni nizko na stojalu, kar omogoča sproščeno delovno držo z rokami na mizi. Grobo ostrenje vključuje nastavitev napetosti in zaklepni mehanizem, fino ostrenje pa omogoča gladko in natančno premikanje vzorca.

Dodatki in razširljivost

Za razširitev zmogljivosti mikroskopa so v ponudbi združljivi dodatki iz serije MAGUS, vključno z okularji, objektivi, kalibracijskimi preparati in digitalnimi kamerami.

Ključne značilnosti mikroskopa

• Delovanje v prepuščeni in odbojni svetlobi za polarizirano in nepolarizirano opazovanje

• Trinokularna glava s cevjo za kamero in 100:0 / 0:100 delitvijo snopa

• Nestrižni plan akromatski objektivi za jasne slike z minimalnimi artefakti in lažnimi odboji

• 30 W halogenska osvetlitev s prijaznim spektrom za dolgotrajno delo

• Vrtljiva miza, polarizator in analizator z označenimi koti, ter Bertrandova leča in kompenzatorji

• Reže revolverja in miza so centrirane na optično os

• Skladnost s široko paleto dodatne opreme

Ključne značilnosti kamere

• Samostojno delovanje prek HDMI brez računalnika; povezava z računalnikom prek Wi-Fi ali USB 3.0

• Samodejno preklapljanje med 4K in Full HD glede na ločljivost monitorja

• 30 sličic na sekundo za gladko opazovanje in snemanje premikajočih se objektov

• Ozadno osvetljen barvni CMOS senzor za nizko šumnost in visoko občutljivost pri šibki svetlobi, kar zagotavlja svetlejše in bolj nasičene slike

• Programske funkcije za zajem fotografij in videa, urejanje, zunanji prikaz ter linearne/kotne meritve

Vsebina kompleta

• Digitalna kamera MAGUS CHD40 s HDMI kablom (1,5 m), USB 3.0 kablom (1,5 m), USB miško, SD kartico 32 GB, dvema USB Wi-Fi adapterjema, napajalnikom 12 V/1 A (Euro), namestitvenim diskom z gonilniki in programsko opremo, uporabniškim priročnikom in garancijskim listom

• LCD monitor MAGUS MCD40

• Osnova z napajalnim vhodom, virom prepuščene svetlobe in kondenzorjem, fokusnim mehanizmom, mizo in revolverjem

• Osvetljevalnik za odbojno svetlobo z ohišjem žarnice

• Trinokularna glava

• Vmesna cev z Bertrandovo lečo, analizatorjem in režo za kompenzator

• Kompenzatorji: λ kompenzator, λ/4 kompenzator, kremenov klin

• Plan akromatski objektivi na neskončnost:

  • PL 5×/0,12, WD 26,1 mm

  • PL 10×/0,25, WD 5,0 mm

  • PL 40×/0,6 (vzmeten), WD 3,98 mm

  • PL 60×/0,7 (vzmeten), WD 2,03 mm

• Okularji 10×/20 mm (par)

• Okular 10×/20 mm z merilno lestvico (vrednost delitve 0,1 mm)

• 1× C-mount adapter

• Imbus ključ

• Napajalni kabel

• Zaščitni pokrov

• Uporabniški priročnik in garancijski list

Na voljo po naročilu

• Okularji 16×/11 mm (par)

• Okularji 20×/11 mm (par)

• Dodatni objektivi: PL 2,5×/0,07, PL 50×/0,7 (vzmeten), PL 80×/0,8 (vzmeten), PL 100×/0,85 (vzmeten)

• Priključek za mehansko mizo

• Kalibracijski preparat

Tehnične specifikacije

• ID izdelka: 83043

• Blagovna znamka: MAGUS

• Garancija: 5 let

• Velikost paketa: 44 × 42 × 67 cm

• Teža za pošiljanje: 14,25 kg

• Tip: biološki, svetlobni/optical, digitalni

• Glava: trinokularna, Siedentopf, 30° naklon

• Standardni razpon povečav: 50×–600×

• Dodatni razpon povečav: 25×–2000×

• Premer cevi okularja: 23,2 mm

• Objektivi: plan akromatski na neskončnost, nestrižni; za vzorce brez pokrivnih stekelc; parfokalna višina 45 mm

• Revolver: 5-položajni, centriran

• Miza: Ø150 mm, 360° vrtenje, centrirana; nonius za odčitavanje 0,1°

• Kondenzor: Abbe NA 1,25 z nastavljivo aperturo in vrtljivo lečo

• Fokus: soaksialno grobo (z zaklepom in nastavitvijo napetosti) in fino ostrenje, ločljivost 0,002 mm

• Osvetlitev: halogenska, nastavljiva svetlost; prepuščena in odbojna svetloba 12 V/30 W

• Filtri za odbojno svetlobo: mat, rumen, zelen, moder

• Območje delovne temperature: +5 °C do +35 °C

• Polarizator: prepuščena svetloba z oznakami 0°, 90°, 180°, 270° in polnim 360° vrtenjem; polarizator za odbojno svetlobo odstranljiv

• Vmesna cev: vgrajen analizator z vrtenjem 0–360° in noniusom; Bertrandova leča; reža za kompenzator

• Priloženi kompenzatorji: λ, λ/4, kremenov klin

• Metode opazovanja: svetlo-poljsko in polarizacijsko

• Priložen zaščitni dodatek: zaščitni pokrov

Specifikacije kamere (MAGUS CHD40)

• Senzor: Sony Exmor/Starvis barvni CMOS

• Ločljivost: 8 MP, do 3840 × 2160

• Vmesniki: HDMI 1.4, USB 3.0, Wi-Fi

• Hitrost sličic: 30 sličic/s pri Full HD (Wi-Fi) in 4K (HDMI/USB 3.0)

• Shranjevanje: SD kartica do 32 GB

• Formati slik: JPG, TIF

• Formati videa: H.264/H.265, MP4

• Spektralno območje: 380–650 nm z vgrajenim IR filtrom

• Vrsta zaklopa: elektronski drsni zaklop

• Programska oprema: vgrajena za HDMI način; MAGUS View za USB način

• Ohišje kamere: CNC aluminijeva zlitina

• Napajanje: 12 V, 1 A adapter; vhod adapterja 100–240 V, 50/60 Hz

Specifikacije monitorja (MAGUS MCD40)

• Tip panela: IPS

• Velikost zaslona: 13,3 palca

• Ločljivost: 3840 × 2160 (4K)

• Razmerje stranic: 16:9

• Svetilnost: 400 cd/m²

• Koti gledanja: 178° / 178°

• Kontrast: 1000:1

• Vmesnik: HDMI

• Osvetlitev ozadja: LED, življenjska doba do 50.000 ur

• Napajanje: AC 110–220 V ali DC 5–12 V/1 A (Type-C), največ 12 W
