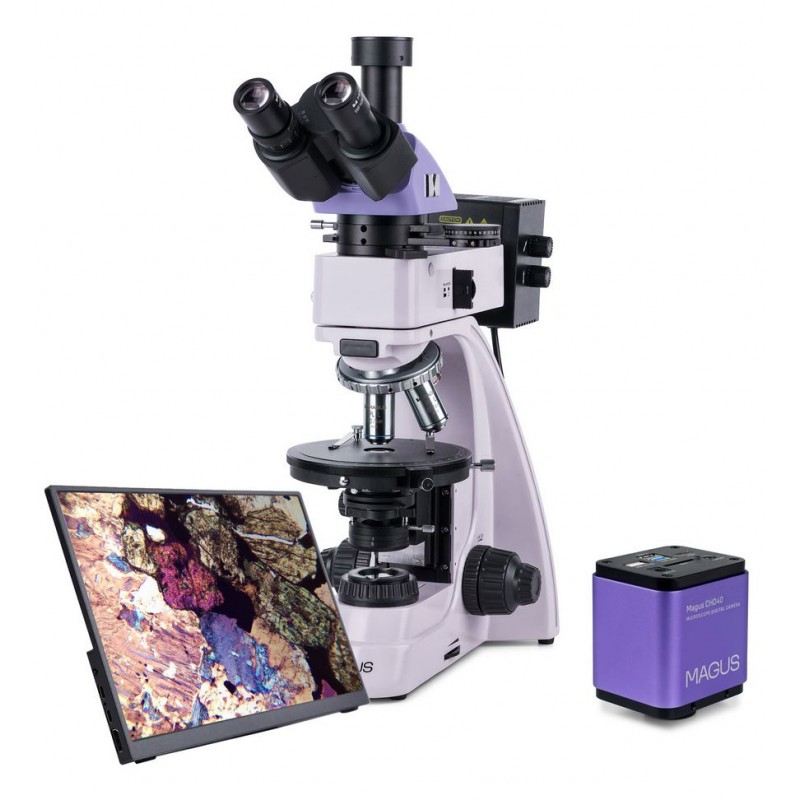

Magus Pol D850 LCD Polariserende Digitalt Mikroskop (83043)

MAGUS Pol 850 Polariseringsmikroskop er designet til brug i både transmitteret og reflekteret lys. Det understøtter polarisation og lysfelt observationsmetoder og er beregnet til undersøgelse af anisotrope prøver inden for biologi, geologi og polymerforskning, samt uigennemsigtige polerede snit op til 15 mm tykke med én poleret overflade. Dette mikroskop er velegnet til professionelt arbejde inden for medicin, retsmedicin, mineralogi, krystallografi og petrografi.

Digitalkamera

MAGUS CHD40 er et digitalt HDMI-kamera med tre videointerfaces og automatisk skift mellem 4K og Full HD afhængigt af den tilsluttede skærms opløsning. Det bruger en 8 MP sensor og leverer realistiske billeder i 4K (3840 × 2160) ved tilslutning via HDMI eller USB 3.0. Ved tilslutning via Wi-Fi er outputtet Full HD (1920 × 1080).

Kameraet kan tilsluttes direkte til et TV, en skærm eller en projektor via HDMI og fungere uafhængigt uden en PC. HDMI giver et stabilt, højhastighedssignal til den eksterne skærm. Tilslutning til en computer er mulig via Wi-Fi eller USB 3.0. Videooptagelse kører ved 30 fps, hvilket understøtter jævn bevægelsesoptagelse uden frysninger eller huller mellem billederne. Ved maksimal opløsning forbliver fine detaljer tydelige, og bevægelige objekter vises uden mærkbar forsinkelse.

Skærm

MAGUS MCD40-skærmen er bygget til mikroskopvisualiseringssystemer og er designet til at vise realtidsbilleder fra et kamera monteret på mikroskopet. Den understøtter MAGUS 4K HDMI-kameraer og har en 13,3-tommer skærm. IPS-panelet giver lyse billeder og brede betragtningsvinkler med nøjagtig farvegengivelse, selv når man ser fra siden. Skærmen kan placeres på et sammenklappeligt bordstativ eller monteres direkte på kameraet eller mikroskopstativet.

Optisk system

Mikroskopet bruger uendelig-korrigeret, spændingsfri optik til at producere autentiske billeder med høj kontrast, stærke detaljer og minimale falske refleksioner. Objektiverne er installeret i en revolver med slidser centreret til den optiske akse. Revolveren har fem positioner; fire objektiver er inkluderet, og et ekstra objektiv kan tilføjes for at udvide forstørrelsen inden for mikroskopets område. Objektiverne er designet til undersøgelse af prøver uden dækglas.

Et trinokulært hoved gør det muligt at installere et digitalkamera i det trinokulære rør. Stråledeling kan vælges mellem 100:0 og 0:100, så alt lys enten ledes til kameraet eller til okularerne. En diopterjusteringsring på venstre okularrør kompenserer for forskelle mellem brugerens øjne for at opnå det skarpeste billede.

Belysning og polarisering

Både transmitteret og reflekteret belysning bruger 30 W halogenlamper. Deres lysstyrke er tilstrækkelig til klare billeder med alle objektiver, og det varme spektrum understøtter komfortabel langvarig brug. Köhler-belysning forbedrer opløsningen og hjælper med at eliminere artefakter og mørke kanter. Ved arbejde i reflekteret lys hjælper farvefiltre med at finjustere farvegengivelsen.

Polarisering er tilgængelig i både transmitteret og reflekteret lys. Polariseret observation begynder ved at indsætte analysatoren i den optiske bane. Polarisationsvinklen justeres derefter ved at dreje analysatoren og polariseringsfilteret i forhold til hinanden. Kompensatorer kan installeres i en dedikeret slids i det mellemliggende rør for at øge kontrasten. Den samme enhed indeholder en Bertrand-linse til konoskopisk undersøgelse.

Objektbord og fokuseringssystem

Mikroskopet inkluderer et roterende objektbord, der gør det muligt at ændre prøvens orientering for at observere, hvordan den bryder polariseret lys. En rotationsskala muliggør vinkelmåling med 0,1° nøjagtighed, og objektbordet kan centreres i forhold til den optiske akse for optimal billedklarhed.

Grovere og finere fokuseringsknapper er placeret lavt på stativet for at støtte en afslappet arbejdsstilling med hænderne hvilende på bordet. Grovfokus har spændingsjustering og en låsemekanisme, mens finfokus giver jævn, kontrolleret bevægelse af prøven.

Tilbehør og udvidelsesmuligheder

For at udvide mikroskopets muligheder er der kompatibelt tilbehør tilgængeligt inden for MAGUS-serien, herunder okularer, objektiver, kalibreringsglas og digitalkameraer.

Nøglefunktioner for mikroskopet

• Drift i transmitteret og reflekteret lys til både polariseret og ikke-polariseret observation

• Trinokulært hoved med kamerarør og 100:0 / 0:100 stråledeling

• Spændingsfri plan akromatiske objektiver for klare billeder med minimale artefakter og falske refleksioner

• 30 W halogenbelysning med øjevenligt spektrum til længerevarende arbejde

• Roterende objektbord, polarisator og analysator med rotationsmarkeringer, samt Bertrand-linse og kompensatorer

• Revolver og objektbord er centreret til den optiske akse

• Kompatibilitet med et bredt udvalg af ekstra tilbehør

Nøglefunktioner for kameraet

• Selvstændig drift via HDMI uden PC; PC-tilslutning via Wi-Fi eller USB 3.0

• Automatisk skift mellem 4K og Full HD afhængigt af skærmopløsning

• 30 fps video for jævn observation og optagelse af bevægelige objekter

• Bagbelyst farve CMOS-sensor for lav støj og høj følsomhed under svage lysforhold, hvilket giver lysere og mere mættede billeder

• Softwarefunktioner til foto- og videooptagelse, redigering, ekstern visning og lineære/vinklede målinger

Pakkens indhold

• MAGUS CHD40 digitalkamera med HDMI-kabel (1,5 m), USB 3.0-kabel (1,5 m), USB-mus, 32 GB SD-kort, to USB Wi-Fi-adaptere, 12 V/1 A AC-strømforsyning (Euro), installationsdisk med drivere og software, brugervejledning og garantikort

• MAGUS MCD40 LCD-skærm

• Base med strømindgang, transmitteret lyskilde og kondensor, fokuseringsmekanisme, objektbord og revolver

• Reflekteret lysbelysning med lampehus

• Trinokulært hoved

• Mellemrør med Bertrand-linse, analysator og kompensatorslids

• Kompensatorer: λ-kompensator, λ/4-kompensator, kvarts kile

• Infinity plan akromatiske objektiver:

  • PL 5×/0,12, WD 26,1 mm

  • PL 10×/0,25, WD 5,0 mm

  • PL 40×/0,6 (fjederbelastet), WD 3,98 mm

  • PL 60×/0,7 (fjederbelastet), WD 2,03 mm

• Okularer 10×/20 mm (par)

• 10×/20 mm okular med skala (0,1 mm skala værdi)

• 1× C-mount adapter

• Unbrakonøgle

• Strømkabel

• Støvhætte

• Brugervejledning og garantikort

Fås på forespørgsel

• 16×/11 mm okularer (par)

• 20×/11 mm okularer (par)

• Ekstra objektiver: PL 2,5×/0,07, PL 50×/0,7 (fjederbelastet), PL 80×/0,8 (fjederbelastet), PL 100×/0,85 (fjederbelastet)

• Mekanisk objektbordstilbehør

• Kalibreringsglas

Tekniske specifikationer

• Produkt ID: 83043

• Mærke: MAGUS

• Garanti: 5 år

• Pakkestørrelse: 44 × 42 × 67 cm

• Forsendelsesvægt: 14,25 kg

• Type: biologisk, lys/optisk, digital

• Hoved: trinokulært, Siedentopf, 30° hældning

• Standard forstørrelsesområde: 50×–600×

• Ekstra forstørrelsesområde: 25×–2000×

• Okularrørsdiameter: 23,2 mm

• Objektiver: infinity plan akromatiske, spændingsfri; designet til prøver uden dækglas; parfokalhøjde 45 mm

• Revolver: 5-positioner, centreret

• Objektbord: Ø150 mm, 360° rotation, centreret; nonius til 0,1° aflæsning

• Kondensor: Abbe NA 1,25 med justerbar blænde og svingbar linse

• Fokus: koaksial grov (med lås og spændingsjustering) og finfokus, 0,002 mm opløsning

• Belysning: halogen, justerbar lysstyrke; transmitteret og reflekteret lys 12 V/30 W

• Reflekteret lys-filtre: mat, gul, grøn, blå

• Driftstemperaturområde: +5 °C til +35 °C

• Polarisator: transmitteret lys med 0°, 90°, 180°, 270° markeringer og fuld 360° rotation; reflekteret lys-polarisator aftagelig

• Mellemrør: indbygget analysator med 0–360° rotation og noniusskala; Bertrand-linse; kompensatorslids

• Kompensatorer inkluderet: λ, λ/4, kvarts kile

• Observationsmetoder: lysfelt og polarisering

• Medfølgende beskyttelsestilbehør: støvhætte

Kameraspecifikationer (MAGUS CHD40)

• Sensor: Sony Exmor/Starvis farve CMOS

• Opløsning: 8 MP, op til 3840 × 2160

• Interfaces: HDMI 1.4, USB 3.0, Wi-Fi

• Billedhastighed: 30 fps ved Full HD (Wi-Fi) og 4K (HDMI/USB 3.0)

• Lagring: SD-kort op til 32 GB

• Billedformater: JPG, TIF

• Videoformater: H.264/H.265, MP4

• Spektrområde: 380–650 nm med indbygget IR-filter

• Lukkertype: elektronisk rullende lukker

• Software: indbygget til HDMI-tilstand; MAGUS View til USB-tilstand

• Kamerahus: CNC-aluminiumslegering

• Strøm: 12 V, 1 A adapter; adapterindgang 100–240 V, 50/60 Hz

Monitorspecifikationer (MAGUS MCD40)

• Paneltype: IPS

• Skærmstørrelse: 13,3 tommer

• Opløsning: 3840 × 2160 (4K)

• Billedformat: 16:9

• Lysstyrke: 400 cd/m²

• Betragtningsvinkler: 178° / 178°

• Kontrast: 1000:1

• Interface: HDMI

• Baggrundsbelysning: LED, op til 50.000 timer

• Strøm: AC 110–220 V eller DC 5–12 V/1 A (Type-C), maks. 12 W
