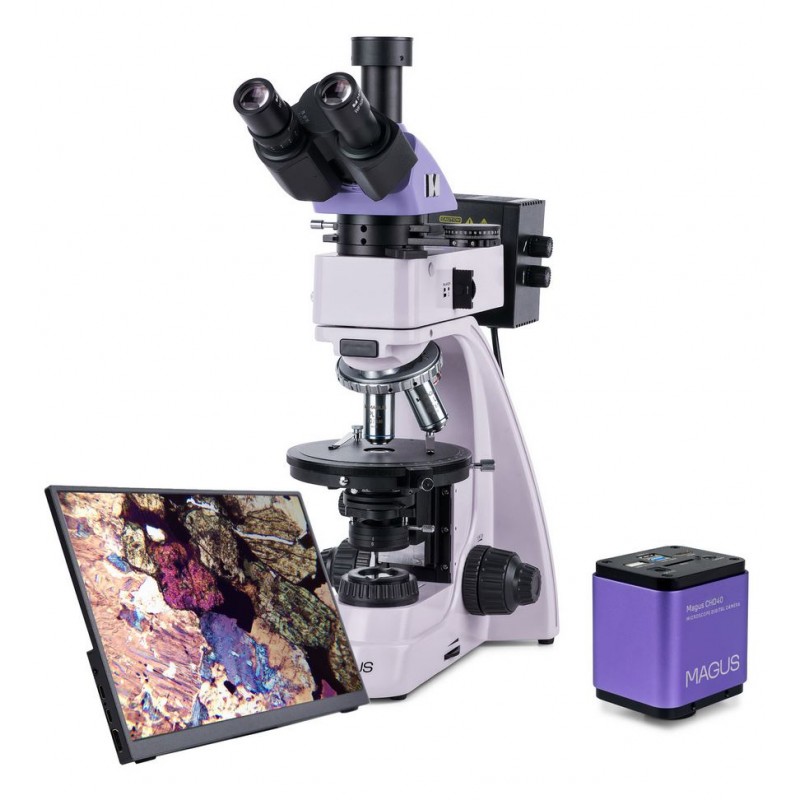

Magus Pol D850 LCD poliarizuojantis skaitmeninis mikroskopas (83043)

MAGUS Pol 850 poliarizacinis mikroskopas sukurtas darbui tiek praleidžiamoje, tiek atspindėtoje šviesoje. Jis palaiko poliarizacijos ir šviesaus lauko stebėjimo metodus ir skirtas anizotropiniams preparatams tirti biologijoje, geologijoje ir polimerų moksle, taip pat nepermatomiems poliruotiems pjūviams iki 15 mm storio su viena poliruota puse. Šis mikroskopas puikiai tinka profesionaliam darbui medicinoje, kriminalistikoje, mineralogijoje, kristalografijoje ir petrografijoje.

Skaitmeninė kamera

MAGUS CHD40 – tai skaitmeninė HDMI kamera su trimis vaizdo sąsajomis ir automatiniu perjungimu tarp 4K ir Full HD pagal prijungto monitoriaus raišką. Ji naudoja 8 MP jutiklį ir užtikrina realistišką vaizdą 4K (3840 × 2160) raiška, kai prijungta per HDMI arba USB 3.0. Prisijungus per Wi-Fi, vaizdas perduodamas Full HD (1920 × 1080) raiška.

Kamera gali būti tiesiogiai prijungta prie televizoriaus, monitoriaus ar projektoriaus per HDMI ir veikti savaranakiškai, be kompiuterio. HDMI užtikrina stabilų, didelės spartos signalą išoriniam ekranui. Prijungimas prie kompiuterio galimas per Wi-Fi arba USB 3.0. Vaizdo įrašymas vyksta 30 kadrų per sekundę greičiu, todėl judesiai fiksuojami sklandžiai, be užstrigimų ar tarpų tarp kadrų. Esant maksimaliai raiškai, smulkios detalės išlieka aiškios, o judantys objektai rodomi be pastebimo vėlavimo.

Monitorius

MAGUS MCD40 monitorius sukurtas mikroskopo vaizdo sistemoms ir skirtas realiu laiku rodyti vaizdus iš ant mikroskopo sumontuotos kameros. Jis palaiko MAGUS 4K HDMI kameras ir turi 13.3-inch ekraną. IPS matrica užtikrina ryškius vaizdus ir plačius žiūrėjimo kampus su tiksliu spalvų atkūrimu net žiūrint iš šono. Monitorių galima pastatyti ant sulankstomo stalo stovo arba pritvirtinti tiesiai prie kameros ar mikroskopo stovo.

Optinė sistema

Mikroskopas naudoja begalybės koreguotą, be įtampos optiką, kuri užtikrina autentiškus vaizdus su dideliu kontrastu, ryškiomis detalėmis ir minimaliomis klaidingomis atspindžiais. Objektyvai montuojami į besisukantį revolverį su lizdais, centruotais pagal optinę ašį. Revolveryje yra penkios pozicijos; komplekte yra keturi objektyvai, o vieną papildomą galima įdiegti, kad išplėstumėte didinimo diapazoną. Objektyvai skirti tiriamiesiems be dengiamųjų stiklų stebėti.

Trinokulinė galvutė leidžia įrengti skaitmeninę kamerą trinokuliniame vamzdelyje. Šviesos paskirstymas pasirenkamas tarp 100:0 ir 0:100, nukreipiant visą šviesą arba į kamerą, arba į okuliarus. Dioptrijų reguliavimo žiedas kairiajame okuliaro vamzdelyje kompensuoja vartotojo akių skirtumus, kad būtų pasiektas kuo ryškesnis vaizdas.

Apšvietimas ir poliarizacija

Tiek praleidžiamajam, tiek atspindėtam apšvietimui naudojamos 30 W halogeninės lempos. Jų ryškumas pakankamas aiškiam vaizdui su bet kuriuo objektyvu, o šiltas spektras leidžia patogiai dirbti ilgą laiką. Köhler apšvietimas pagerina raišką ir padeda pašalinti artefaktus bei kraštų patamsėjimą. Dirbant atspindėtoje šviesoje, spalvų filtrai padeda tiksliai atkurti spalvas.

Poliarizacija galima tiek praleidžiamoje, tiek atspindėtoje šviesoje. Poliarizuotas stebėjimas pradedamas įvedant analizatorių į optinį kelią. Poliarizacijos kampas reguliuojamas sukant analizatorių ir poliarizatorių vienas kito atžvilgiu. Kompensatoriai gali būti įstatomi į specialų lizdą tarpinėje dalyje, kad padidintų kontrastą. Toje pačioje tarpinėje dalyje yra Bertrano lęšis konoskopiniam tyrimui.

Staliukas ir fokusavimo sistema

Mikroskopas turi besisukantį staliuką, leidžiantį keisti preparato padėtį ir stebėti, kaip jis laužia poliarizuotą šviesą. Sukimo skalė leidžia matuoti kampą su 0,1° tikslumu, o staliuką galima centruoti pagal optinę ašį optimaliam vaizdo aiškumui.

Stambaus ir smulkaus fokusavimo rankenėlės yra žemai ant stovo, kad būtų galima dirbti patogiai, laikant rankas ant stalo. Stambus fokusavimas turi įtempimo reguliavimą ir fiksavimo mechanizmą, o smulkus fokusavimas užtikrina tolygų, kontroliuojamą preparato judėjimą.

Priedai ir išplėtimo galimybės

Mikroskopo galimybėms išplėsti galima įsigyti suderinamų MAGUS priedų: okuliarų, objektyvų, kalibravimo stiklų ir skaitmeninių kamerų.

Pagrindinės mikroskopo savybės

• Darbas praleidžiamoje ir atspindėtoje šviesoje tiek poliarizuotam, tiek nepoliarizuotam stebėjimui

• Trinokulinė galvutė su kameros vamzdeliu ir 100:0 / 0:100 šviesos paskirstymu

• Be įtampos planachromatiniai objektyvai aiškiam vaizdui su minimaliais artefaktais ir klaidingais atspindžiais

• 30 W halogeninis apšvietimas su akims draugišku spektru ilgam darbui

• Besisukantis staliukas, poliarizatorius ir analizatorius su sukimo žymėmis, taip pat Bertrano lęšis ir kompensatoriai

• Revolverio lizdai ir staliukas centruoti pagal optinę ašį

• Suderinamumas su plačiu papildomų priedų asortimentu

Pagrindinės kameros savybės

• Savarankiškas veikimas per HDMI be kompiuterio; prijungimas prie kompiuterio per Wi-Fi arba USB 3.0

• Automatinis perjungimas tarp 4K ir Full HD pagal monitoriaus raišką

• 30 kadrų per sekundę vaizdas sklandžiam judančių objektų stebėjimui ir įrašymui

• Apšviestas spalvotas CMOS jutiklis su mažu triukšmu ir dideliu jautrumu esant silpnam apšvietimui, užtikrinantis ryškesnius ir sodresnius vaizdus

• Programinės įrangos funkcijos nuotraukų ir vaizdo įrašų fiksavimui, redagavimui, išoriniam rodymui ir linijiniams/kampiniams matavimams

Komplekto sudėtis

• MAGUS CHD40 skaitmeninė kamera su HDMI kabeliu (1,5 m), USB 3.0 kabeliu (1,5 m), USB pele, 32 GB SD kortele, dviem USB Wi-Fi adapteriais, 12 V/1 A AC maitinimo adapteriu (Euro), diegimo disku su tvarkyklėmis ir programine įranga, vartotojo vadovu ir garantijos kortele

• MAGUS MCD40 LCD monitorius

• Pagrindas su maitinimo įvadu, praleidžiamos šviesos šaltiniu ir kondensatoriumi, fokusavimo mechanizmu, staliuku ir besisukančiu revolveriu

• Atspindėtos šviesos apšvietimo įrenginys su lempų bloku

• Trinokulinė galvutė

• Tarpinis vamzdelis su Bertrano lęšiu, analizatoriumi ir kompensatorių lizdu

• Kompensatoriai: λ kompensatorius, λ/4 kompensatorius, kvarcinis pleištas

• Begalybės planachromatiniai objektyvai:

  • PL 5×/0,12, WD 26,1 mm

  • PL 10×/0,25, WD 5,0 mm

  • PL 40×/0,6 (su spyruokle), WD 3,98 mm

  • PL 60×/0,7 (su spyruokle), WD 2,03 mm

• Okuliarai 10×/20 mm (pora)

• 10×/20 mm okuliaras su skale (0,1 mm skalės vertė)

• 1× C-mount adapteris

• Šešiakampis raktas

• Maitinimo laidas

• Dulkių gaubtas

• Vartotojo vadovas ir garantijos kortelė

Galima užsakyti papildomai

• 16×/11 mm okuliarai (pora)

• 20×/11 mm okuliarai (pora)

• Papildomi objektyvai: PL 2,5×/0,07, PL 50×/0,7 (su spyruokle), PL 80×/0,8 (su spyruokle), PL 100×/0,85 (su spyruokle)

• Mechaninio staliuko priedas

• Kalibravimo stiklas

Techninės specifikacijos

• Prekės ID: 83043

• Gamintojas: MAGUS

• Garantija: 5 metai

• Pakuotės dydis: 44 × 42 × 67 cm

• Siuntos svoris: 14,25 kg

• Tipas: biologinis, šviesinis/optinis, skaitmeninis

• Galvutė: trinokulinė, Siedentopf, 30° pasvirimas

• Standartinis didinimo diapazonas: 50×–600×

• Pasirenkamas didinimo diapazonas: 25×–2000×

• Okuliaro vamzdelio skersmuo: 23,2 mm

• Objektyvai: begalybės planachromatiniai, be įtampos; skirti preparatams be dengiamųjų stiklų; parfokalinis aukštis 45 mm

• Besisukantis revolveris: 5 pozicijos, centruotas

• Staliukas: Ø150 mm, 360° sukimasis, centruotas; nonijus 0,1° matavimams

• Kondensorius: Abbe NA 1,25 su reguliuojama diafragma ir pasukamu lęšiu

• Fokusavimas: koaksialus stambus (su fiksatoriumi ir įtempimo reguliavimu) ir smulkus fokusavimas, 0,002 mm skiriamoji geba

• Apšvietimas: halogeninis, reguliuojamas ryškumas; praleidžiama ir atspindėta šviesa 12 V/30 W

• Atspindėtos šviesos filtrai: matinis, geltonas, žalias, mėlynas

• Darbinės temperatūros diapazonas: +5 °C iki +35 °C

• Poliarizatorius: praleidžiamoji šviesa su 0°, 90°, 180°, 270° žymėmis ir pilnu 360° pasukimu; atspindėtos šviesos poliarizatorius nuimamas

• Tarpinis vamzdelis: integruotas analizatorius su 0–360° pasukimu ir nonijaus skale; Bertrano lęšis; kompensatorių lizdas

• Komplekte esantys kompensatoriai: λ, λ/4, kvarcinis pleištas

• Stebėjimo metodai: šviesus laukas ir poliarizacija

• Komplekte apsauginis priedas: dulkių gaubtas

Kameros specifikacijos (MAGUS CHD40)

• Jutiklis: Sony Exmor/Starvis spalvotas CMOS

• Raiška: 8 MP, iki 3840 × 2160

• Sąsajos: HDMI 1.4, USB 3.0, Wi-Fi

• Kadrų dažnis: 30 kadrų per sekundę Full HD (Wi-Fi) ir 4K (HDMI/USB 3.0)

• Atmintis: SD kortelė iki 32 GB

• Vaizdo formatai: JPG, TIF

• Vaizdo įrašų formatai: H.264/H.265, MP4

• Spektrinis diapazonas: 380–650 nm su integruotu IR filtru

• Užrakto tipas: elektroninis riedantis užraktas

• Programinė įranga: integruota HDMI režimui; MAGUS View USB režimui

• Kameros korpusas: CNC aliuminio lydinys

• Maitinimas: 12 V, 1 A adapteris; adapterio įėjimas 100–240 V, 50/60 Hz

Monitoriaus specifikacijos (MAGUS MCD40)

• Matrica: IPS

• Ekrano dydis: 13.3-inch

• Raiška: 3840 × 2160 (4K)

• Vaizdo formatas: 16:9

• Ryškumas: 400 cd/m²

• Žiūrėjimo kampai: 178° / 178°

• Kontrastas: 1000:1

• Sąsaja: HDMI

• Apšvietimas: LED, iki 50 000 valandų

• Maitinimas: AC 110–220 V arba DC 5–12 V/1 A (Type-C), maks. 12 W
