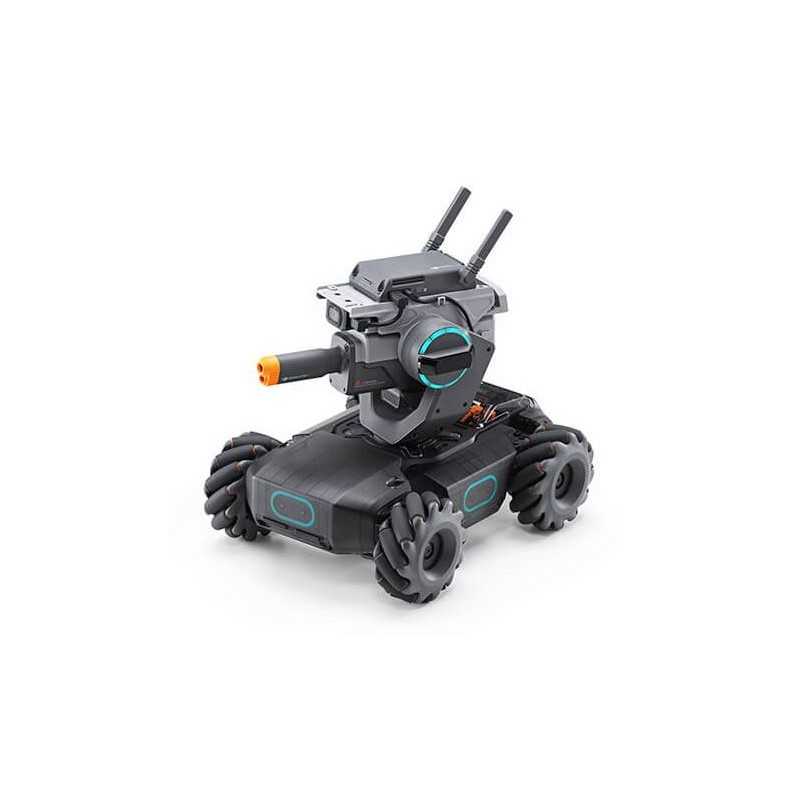

Robot éducatif DJI RoboMaster S1

Inspiré par DJIDu concours annuel de robotique RoboMaster, le S1 offre aux utilisateurs une compréhension approfondie de la science, des mathématiques, de la physique, de la programmation, etc., grâce à des modes de jeu captivants et à des fonctionnalités intelligentes.

• 46 composants programmables
• 6 modules IA programmables
• FPV HD à faible latence
• Codage Scratch et Python
• Mouvement omnidirectionnel 4WD
• Armure de détection intelligente
• Plusieurs modes de combat passionnants
• Apprentissage pratique innovant

Conçu pour gagner

La conception du S1 est un exemple frappant de l'efficacité de la machine. Avec des configurations puissantes, le S1 vous permet de créer, conquérir et repousser vos limites aussi loin que vous êtes prêt à partir.

Contrôleur intelligent

À l'aide d'un processeur puissant, le contrôleur intelligent peut simultanément prendre en charge des fonctions telles que la transmission d'images haute définition à faible latence, l'informatique IA et le développement de la programmation. Il coordonne également la transmission de manière transparente pour exécuter les signaux de commande.

Blaster

Le S1 Blaster utilise des lumières LED pour définir les trajectoires de lancement de ses billes de gel et de ses faisceaux infrarouges. Des effets sonores vifs et une action de recul ajoutent à l'expérience pour une simulation de combat immersive. Pour plus de sécurité, le Blaster utilise des projectiles à billes de gel non toxiques et présente même des limitations sur la vitesse et l'angle de lancement.

Cardan motorisé à 2 axes

La plage de rotation en lacet/tangage du cardan est de 540° × 65°, offrant un champ de vision étendu pour la caméra FPV. Le moteur sans balais à entraînement direct intégré fonctionne avec l'IMU et des algorithmes avancés pour permettre des mouvements de cardan avec une précision de contrôle des vibrations de ± 0,02 °, offrant une transmission d'image fluide et une expérience de contrôle de précision.

Roues mécaniques

Le S1 est livré avec quatre roues Mecanum, chacune avec 12 rouleaux qui permettent un mouvement omnidirectionnel et un contrôle de précision. La suspension des axes avant permet une polyvalence accrue pendant le fonctionnement.

Moteur haute performance

Le S1 est livré avec un moteur M3508I personnalisé doté d'un ESC FOC intégré avec un couple de sortie pouvant atteindre 250 mN•m. Les capteurs linéaires à effet Hall avec des algorithmes avancés permettent un contrôle en boucle fermée pour une précision accrue. Des mécanismes de sécurité supplémentaires offrent une stabilité exceptionnelle.

Armure de détection intelligente

Six panneaux de blindage intelligents recouvrent le S1 pour détecter les impacts de billes de gel ou de faisceaux infrarouges. Le système d'arbitrage peut analyser et communiquer les données de frappe, en les incorporant au gameplay en temps réel.

Apprendre en faisant

Le RoboMaster S1 relie le monde numérique au monde réel, donnant vie à des théories abstraites grâce à des opérations pratiques. Le S1 prend en charge les langages de programmation Scratch et Python, permettant aux utilisateurs de découvrir les mathématiques, la physique et la technologie de l'IA d'une manière avant-gardiste et inspirante.

Programmation Scratch et Python

Le S1 prend en charge les langages de programmation Scratch et Python. Cela vous permet de faire passer vos capacités au niveau supérieur, que vous soyez nouveau dans le codage ou que vous soyez déjà en passe de devenir un expert.

Grattez 3.0

Langage de programmation visuel classique utilisé dans les écoles primaires et secondaires du monde entier.

Python

Largement utilisé dans le domaine de l'intelligence artificielle.

De puissants blocs de programmation vous permettent d'explorer une série de nouvelles fonctions avec votre S1. Par exemple, de nouveaux blocs Scratch pour le suivi de ligne permettent au S1 d'effectuer des virages aux carrefours en T et aux routes qui se croisent. De plus, avec les nouvelles interfaces Scratch et Python pour le module haut-parleur, vous pouvez ajouter des notes de musique à l'action ou même écrire une chanson que votre S1 doit jouer.

Apprentissage pratique innovant

Route vers la maîtrise

Road to Mastery propose des cours basés sur des projets qui amélioreront la compréhension des langages de programmation par les utilisateurs. Des applications robotiques à la technologie de l'IA, avec différents projets pour les débutants et les experts

RoboAcadémie

RoboAcademy propose un programme de vidéos et de guides de programmation. Des vidéos approfondies présentent la robotique de manière simple mais profonde, offrant aux utilisateurs des connaissances scientifiques perspicaces et pertinentes. Les guides de programmation offrent des explications détaillées sur divers modules, ce qui permet aux utilisateurs de profiter plus facilement du plaisir de la programmation.

Des possibilités infinies

Jusqu'à 46 composants personnalisables vous offrent un espace illimité pour l'innovation, vous permettant de grandir et d'apprendre d'une manière passionnante qui étend les capacités de votre S1 et de vous-même. Six ports PWM et un port SBus prennent en charge des accessoires personnalisés, offrant davantage d'options.

Découvrez la technologie IA

La technologie AI permet au S1 de reconnaître les gestes, les sons et même d'autres robots S1. Jouer avec le RoboMaster S1 ouvre la porte à l'apprentissage de l'IA, vous donnant une introduction pratique aux technologies de demain.

Premiers pas avec la conduite automatique

En utilisant Vision Markers pour créer des "feux de signalisation" et d'autres obstacles, les utilisateurs peuvent écrire leurs propres programmes qui permettent au S1 de conduire automatiquement et d'exécuter des tâches complexes. Explorez les principes mathématiques impliquant le contrôle robotique et la mécanique du mouvement grâce aux six modules d'intelligence artificielle programmables du S1. Obtenez une compréhension approfondie de l'IA au fur et à mesure que vous développez ces compétences et bien d'autres.

Concours de robotique RoboMaster

Le S1 a été inspiré par DJIDu concours annuel de robotique RoboMaster. Depuis sa création en 2015, plus de 20 000 étudiants de plus de 400 écoles ont participé à cette compétition passionnante qui teste l'intelligence, l'ingénierie et les compétences en résolution de problèmes.

Le monde est votre arène

Construisez votre propre arène de compétition n'importe où, n'importe quand et profitez d'une variété de modes de jeu avec une expérience FPV immersive sans pareille. Vous pouvez même enregistrer et partager toute l'action en appuyant simplement sur un bouton.

Voir l'action

Profitez d'une expérience de conduite unique et immersive avec la perspective FPV exaltante du S1.

Course

Affrontez des adversaires sur votre propre piste personnalisée. Débloquez des compétences spéciales comme la vitesse extrême en reconnaissant des marqueurs de vision spécifiques, ou déchaînez des armes comme des étourdissements contre des concurrents pour prendre l'avantage et gagner la course.

Gratuit pour tous

Il ne peut y avoir qu'un seul gagnant dans cette compétition d'intelligence et de rapidité. Utilisez des compétences personnalisées pour prendre l'avantage et vaincre vos adversaires dans cette mêlée palpitante qui utilise le système d'arbitrage unique du S1 et son armure de détection intelligente.

Conquête

Construisez votre propre arène de compétition et divisez les joueurs en deux équipes. Configurez les forteresses de votre équipe et la première équipe à occuper toutes les forteresses de son adversaire gagne.

Développer des compétences personnalisées

Dans toute compétition, la sagesse est tout aussi importante que le pouvoir. Le S1 permet aux utilisateurs d'appliquer leurs connaissances en classe pour compiler un codage personnalisé, déverrouillant des fonctions uniques qui surprendront les spectateurs et vainqueront les concurrents. Avec son nouveau concept d'éducation, le S1 aide les utilisateurs à profiter de la joie d'apprendre de manière nouvelle et passionnante.

Interphone

La nouvelle fonction Intercom vous permet de profiter d'interactions vocales avec des amis à proximité. Vous pouvez également pré-enregistrer des fichiers audio dans l'application RoboMaster sur votre appareil mobile et les lire sur le S1, déverrouillant un éventail de nouvelles possibilités passionnantes.

Application RoboMaster

Avec l'application RoboMaster dédiée, les interactions multiplateformes et diverses méthodes de fonctionnement pour le S1 sont prises en charge, ainsi que de riches ressources pédagogiques et plusieurs modes de compétition.

Utilisation multiplateforme

Les fonctions et les modes de jeu sont actuellement disponibles sur iOS, Android et Windows. L'application RoboMaster permet même aux utilisateurs de différents systèmes de jouer ensemble en même temps.

Diverses méthodes de fonctionnement

Le S1 peut être utilisé à l'aide d'un ordinateur ou d'un appareil mobile via l'écran tactile, le gyroscope et la manette de jeu.

Programmation et partage flexibles

Écrivez facilement des programmes et appliquez-les ou partagez-les instantanément avec vos amis à l'aide de l'application RoboMaster.

MasterBoard

Le MasterBoard affiche des informations utiles telles que le temps de conduite et le kilométrage, le codage, le temps de programmation, le nombre de leçons terminées dans "Road to Mastery", les scores les plus élevés pour Target Practice, et plus encore. Cela vous permet de marquer chaque étape de votre parcours d'apprentissage, et même de comparer vos statistiques et classements à ceux d'autres utilisateurs S1 du monde entier.

Dans la boite

Blindage avant du châssis × 1

Plaque de montage de roue Mecanum × 1

Anneau d'amortissement de roue Mecanum × 4

Rouleau de roue Mecanum × 48

Graisse × 1

Contrôleur de mouvement × 1

Perles de gel en bouteille × 1

Poignée de tournevis × 1

Moteur sans balais M3508I et ESC × 4

Plaque de montage du moteur × 4

Boîte à vis × 1

Lunettes de sécurité × 1

Couvercle d'arbre avant en forme de X × 1

Câble de retenue 1

Chargeur de batterie intelligent × 1

Batterie intelligente × 1

Câble d'alimentation secteur × 1

Moyeu intérieur fileté à gauche × 2

Moyeu extérieur fileté à gauche × 2

Moyeu intérieur fileté à droite × 2

Moyeu extérieur fileté à droite × 2

Support de bague d'amortissement × 4

Couverture de cabine de châssis × 1

Ruban de masquage × 1

Marqueur de vision × 7

Couvercle de châssis × 1

Cadre central du châssis × 1

Contrôleur intelligent × 1

Couvercle d'essieu avant × 1

Base du module d'essieu avant × 1

Cardan × 1

Caméra × 1

Blaster × 1

Conteneur de billes de gel × 1

Haut-parleur × 1

Détecteur de coups × 4

Câble de caméra × 1

Câbles de données (35 cm) × 1

Câbles de données (23 cm) × 2

Câbles de données (12 cm) × 4

Blindage arrière du châssis × 1

Armure gauche du châssis × 1

Armure droite du châssis × 1

Spécifications

RoboMaster S1

Caméra

Champ de vision 120°

Résolution maximale des photos fixes 2560 × 1440

Résolution vidéo maximale FHD : 1080/30 ips, HD : 720/30 ips

Débit binaire vidéo maximum 16 Mbps

Format de photos JPEG

Format vidéo MP4

Capteur CMOS 1/4″ ; Pixels effectifs : 5 MP

Plage de températures de fonctionnement -10 à 40 °C (14 à 104 °F)

Unités infrarouges étroites

Portée efficace 6 m (dans des conditions d'éclairage intérieur)

La zone effective varie de 10° à 40°, la zone effective diminue à mesure que la distance de la cible augmente.

Unités infrarouges larges

Portée efficace 3 m (dans des conditions d'éclairage intérieur)

Largeur effective 360° (dans des conditions d'éclairage intérieur)

Détecteur de coup

Exigences de détection Pour que le détecteur d'impact soit activé, les conditions suivantes doivent être remplies : diamètre de la perle de gel ≥ 6 mm, vitesse de lancement ≥ 20 m/s et l'angle entre la direction de l'impact et le plan du détecteur d'impact n'est pas inférieur à 45°.

Fréquence de détection maximale 15 Hz

S1

Poids env. 3,3 kg

Dimensions 320×240×270 mm (longueur × largeur × hauteur)

Plage de vitesse du châssis 0-3,5 m/s (avant), 0-2,5 m/s (arrière), 0-2,8 m/s (latéralement)

Vitesse de rotation maximale du châssis 600°/s

Moteur sans balais M3508I

Vitesse de rotation maximale 1000 tr/min

Couple maximal 0,25 N·m

Puissance de sortie maximale 19 W

Plage de températures de fonctionnement -10 à 40 °C (14 à 104 °F)

Conducteur FOC

Méthode de contrôle Contrôle de vitesse en boucle fermée

Protection Protection contre les surtensions, Protection contre les surchauffes, Démarrage progressif, Protection contre les courts-circuits, Détection d'anomalies de puce et de capteur

Blaster

Fréquence de lancement contrôlable 1-8/s

Fréquence de lancement maximale 10/s

Vitesse de lancement initiale env. 26 m/s

Charge moyenne env. 430

Cardan

Pas de plage contrôlable : -20° à +35°, lacet : ±250°

Plage mécanique Inclinaison : -24° à +41°, lacet : ±270°

Vitesse de rotation maximale 540°/s

Précision du contrôle des vibrations (sur une surface plane et avec le Blaster inactif) ±0,02°

Contrôleur intelligent

Latence Connexion via Wi-Fi : 80-100 ms, Connexion via routeur : 100-120 ms (sans obstruction, sans interférence)

Qualité d'affichage en direct 720p/30fps

Max Live View Bitrate 6 Mbps

Fréquence de fonctionnement 2,4 GHz, 5,1 GHz, 5,8 GHz

Mode de fonctionnement Connexion via Wi-Fi, Connexion via routeur

Distance de transmission maximale [4] Connexion via Wi-Fi : FCC, 2,4 GHz 140 m, 5,8 GHz 90 m, CE, 2,4 GHz 130 m, 5,8 GHz 70 m, SRRC, 2,4 GHz 130 m, 5,8 GHz 90 m, MIC, 2,4 GHz 130 m ; Connexion via routeur : FCC, 2,4 GHz 190 m, 5,8 GHz 300 m, CE, 2,4 GHz 180 m, 5,8 GHz 70 m, SRRC, 2,4 GHz 180 m, 5,8 GHz 300 m, MIC, 2,4 GHz 180 m

Puissance de transmission (EIRP) 2,400-2,4835 GHz FCC : ≤30 dBm, SRRC : ≤20 dBm, CE : ≤19 dBm, MIC : ≤20 dBm ; 5,150-5,250 GHz FCC : ≤30 dBm, SRRC : ≤23 dBm, CE : ≤20 dBm, MIC : ≤23 dBm ; 5,725-5,850 GHz FCC : ≤30 dBm, SRRC : ≤30 dBm, CE : ≤14 dBm

Norme de transmission IEEE802.11a/b/g/n

Batterie intelligente

Capacité 2400 mAh

Tension de charge nominale 10,8 V

Tension de charge maximale 12,6 V

Type de batterie LiPo 3S

Énergie 25,92 Wh

Poids 169 grammes

Plage de températures de fonctionnement -10 à 40 °C (14 à 104 °F)

Plage de température de charge 5 à 40 °C (41 à 104 °F)

Puissance de charge maximale 29 W

Autonomie de la batterie en utilisation 35 minutes (mesurée à une vitesse constante de 2 m/s sur une surface plane)

Autonomie de la batterie en veille Env. 100 minutes

Chargeur

Entrée 100-240 V, 50-60Hz, 1A

Port de sortie : 12,6 V=0,8 A ou 12,6 V=2,2 A

Tension 12,6 V

Tension nominale 28 W

Gel Perle

Diamètre 5,9-6,8 mm

Poids 0,12-0,17g

Application

Application RoboMaster

iOS iOS 10.0.2 ou version ultérieure

Android Android 5.0 ou version ultérieure

Routeur

Routeurs recommandés TP-Link TL-WDR8600 ; TP-Link TL-WDR5640 (Chine), TP-Link Archer C7 ; NETGEAR X6S (international)

Solution d'alimentation extérieure recommandée pour les routeurs Banque d'alimentation pour ordinateur portable (correspond à la puissance d'entrée du routeur)

carte Micro SD

Cartes SD prises en charge Prend en charge les cartes microSD d'une capacité allant jusqu'à 64 Go
