מכשיר Magus HCM360 לעבודה עם ניגודיות מודולציה הופמן, עם סט עדשות (85123)

מערכת MAGUS HCM360 היא ערכה שלמה המיועדת למיקרוסקופיית קונטרסט מודולציה של הופמן. היא כוללת אובייקטיבים פלאן אכרומטיים, קונדנסר ייעודי וסליידר. מודולטור האובייקטיב מיושר עם חריצי הסליידר באמצעות טלסקופ ממרכז המסופק עם המיקרוסקופ.

קונטרסט מודולציה של הופמן מפיק תמונות ברזולוציה גבוהה ובמראה תבליטי של דגימות חיות. הוא משפר את הנראות והקונטרסט תוך שמירה על פרטים מבניים עדינים ומניעת הילות עקיפה. תכונות אלו הופכות אותו למתאים לעבודה עם מרחקי עבודה ארוכים ופתחים נומריים גבוהים.

השיטה שומרת על איכות התמונה גם בשימוש בכלים מעבדה מזכוכית וגם מפלסטיק. כתוצאה מכך, היא נפוצה לצפייה ולצילום תרביות, תאים ורקמות הגדלים במכלים, צלחות פטרי וכלים דומים. אחת מהיישומים הנפוצים ביותר היא הפריה חוץ גופית (IVF), בה היא מאפשרת צפייה בזמן אמת בתהליכים תאיים דינמיים ומספקת תובנות חשובות על התנהגות התאים ואינטראקציות ביניהם.

סט אובייקטיבים

אובייקטיבי הופמן שונים מאובייקטיבים סטנדרטיים בכך שהם משלבים מסנן מרחבי של עוצמת אור, הנקרא מודולטור, במישור המוקד האחורי. המודולטור מורכב משלושה אזורים: אזור כהה שמעביר 1% מהאור, אזור אפור שמעביר 15%, ואזור שקוף שמעביר 100%. טבעת מסתובבת על האובייקטיב מאפשרת למקם את המודולטור בצורה נכונה לפעולה.

בניגוד לאובייקטיבי קונטרסט פאזה, שבהם טבעת פאזה משנה את פאזת האור, מודולטור הופמן משפיע רק על עוצמת האור. כך מתקבלת תמונה במראה תבליטי מדומה.

אובייקטיבי הופמן פלאן אכרומטיים מספקים פוקוס אחיד מהמרכז ועד לשולי השדה, עם עיוות מינימלי. אברציה כרומטית מתוקנת לאור כחול ואדום, אברציה ספרית מתוקנת לירוק, ועקמומיות השדה מתוקנת ב-90% משדה הראייה. אובייקטיבים אלו מתאימים לשימוש עם כלים בעלי תחתית בעובי 1.2 מ"מ. הם מיועדים למערכות מתוקנות לאינסוף ובעלי מרחק פארפוקלי של 60 מ"מ.

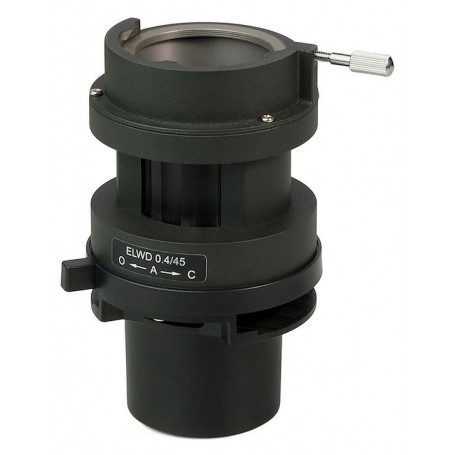

קונדנסר הופמן

קונדנסר הופמן מחליף את הקונדנסר הסטנדרטי לשדה בהיר. הוא כולל חריץ לסליידר קונטרסט מודולציה של הופמן, דיאפרגמת מפתח ופולרייזר השולט בפתיחת החריץ. הפולרייזר ניתן לסיבוב של 360 מעלות באמצעות טבעת סיבובית הממוקמת מעל בקרת הדיאפרגמה.

סליידר הופמן

סליידר הופמן מוכנס לחריץ של קונדנסר הופמן. מדובר בפלטה המכילה שלושה תוספים עגולים המתאימים לאובייקטיבים 10x, 20x ו-40x. כל תוסף מסומן בהתאמה לאובייקטיב המתאים. כל תוסף כולל שני חריצים: אחד פתוח ואחד עם פולרייזר. התוספים ניתנים למרכז ולסיבוב של 360 מעלות.

כוונון המיקרוסקופ לקונטרסט מודולציה של הופמן

ראשית, התקן את קונדנסר הופמן ואת אובייקטיבי הופמן על המיקרוסקופ.
לאחר מכן, התאם פוקוס של האובייקטיב הנבחר על הדגימה באמצעות תאורה לשדה בהיר.
הכנס את סליידר הופמן לחריץ הקונדנסר ובחר את התוסף המתאים להגדלת האובייקטיב. ודא שדיאפרגמת הקונדנסר פתוחה לחלוטין.
הסר עינית אחת מראש המיקרוסקופ והחלף אותה בטלסקופ ממרכז מהערכה. השתמש בטלסקופ כדי ליישר את מודולטור האובייקטיב עם חריצי הסליידר. אזורי המודולטור והחריצים צריכים להיות מקבילים, כאשר חריץ אחד מוקרן לאזור האפור והשני לאזור השקוף. אם טבעת האובייקטיב אינה מאפשרת כוונון מספק, הסר את הסליידר, סובב את התוסף עם החריץ, התקן מחדש את הסליידר וחזור על היישור.
סובב את הקונדנסר כדי לשלוט בפתיחת החריץ באזור השקוף. החריץ יכול להיות פתוח לגמרי, סגור חלקית או חסום לחלוטין.
לחזרה לתצפית בשדה בהיר, הסר את סליידר הופמן מהקונדנסר. ניתן להשאיר את אובייקטיבי וקונדנסר הופמן במקומם, שכן הם מתאימים גם לשדה בהיר. עם זאת, לאיכות תמונה מיטבית בשדה בהיר, מומלץ להשתמש באובייקטיבים MAGUS 10PL60V, 20PL60V ו-40PL60V יחד עם הקונדנסר הסטנדרטי המסופק עם המיקרוסקופ.

תאימות

המערכת תואמת למיקרוסקופ הפוך ביולוגי MAGUS Bio V360.

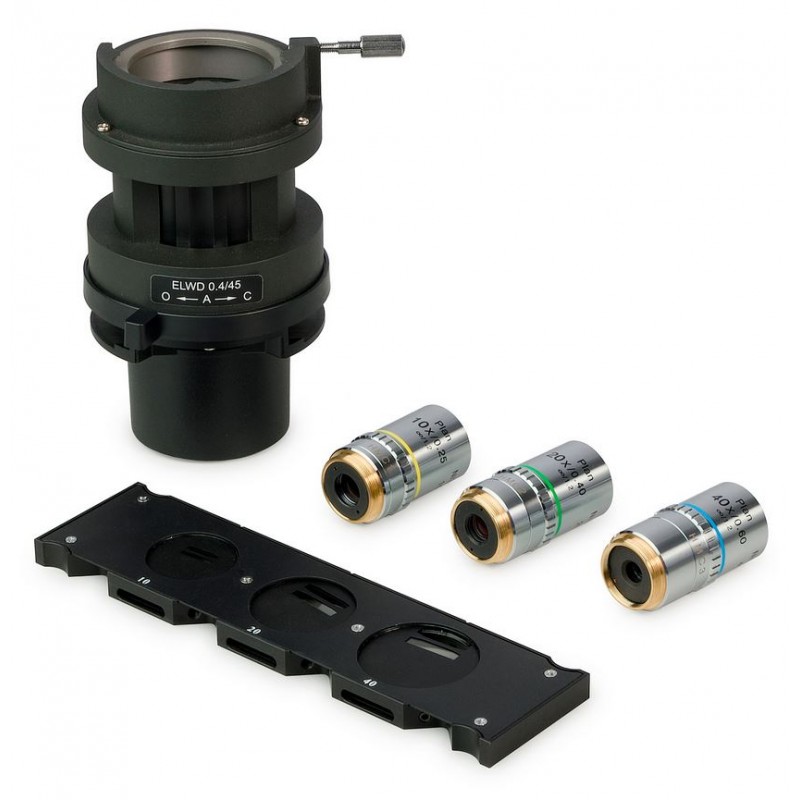

תכולת הערכה

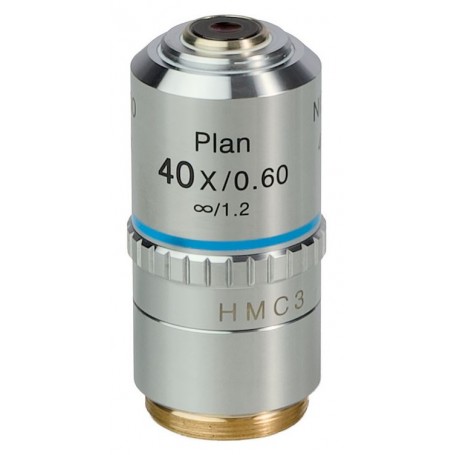

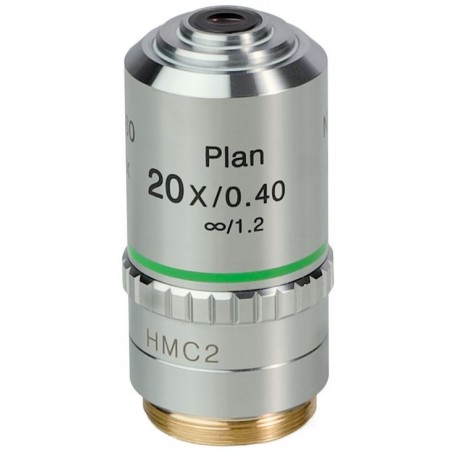

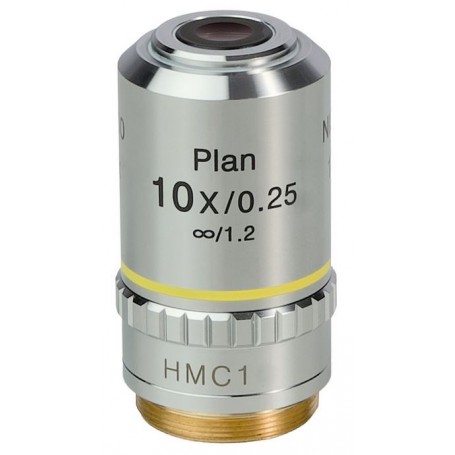

הערכה כוללת קונדנסר הופמן של MAGUS עם מפתח נומרי 0.5 ומרחק עבודה 45 מ"מ. היא כוללת גם אובייקטיבים הופמן פלאן אכרומטיים מתוקנים לאינסוף: 10x/0.25, 20x/0.40 ו-40x/0.60, כל אחד מותאם לתחתית כלים בעובי 1.2 מ"מ ולמרחק פארפוקלי של 60 מ"מ. בנוסף כלול סליידר הופמן לאובייקטיבים 10x, 20x ו-40x.

מפרט טכני

מק"ט: 85123
מותג: MAGUS
אחריות: 2 שנים
EAN: 5905555025773
מידות האריזה (אורך × רוחב × גובה): 10 × 10 × 10 ס"מ
