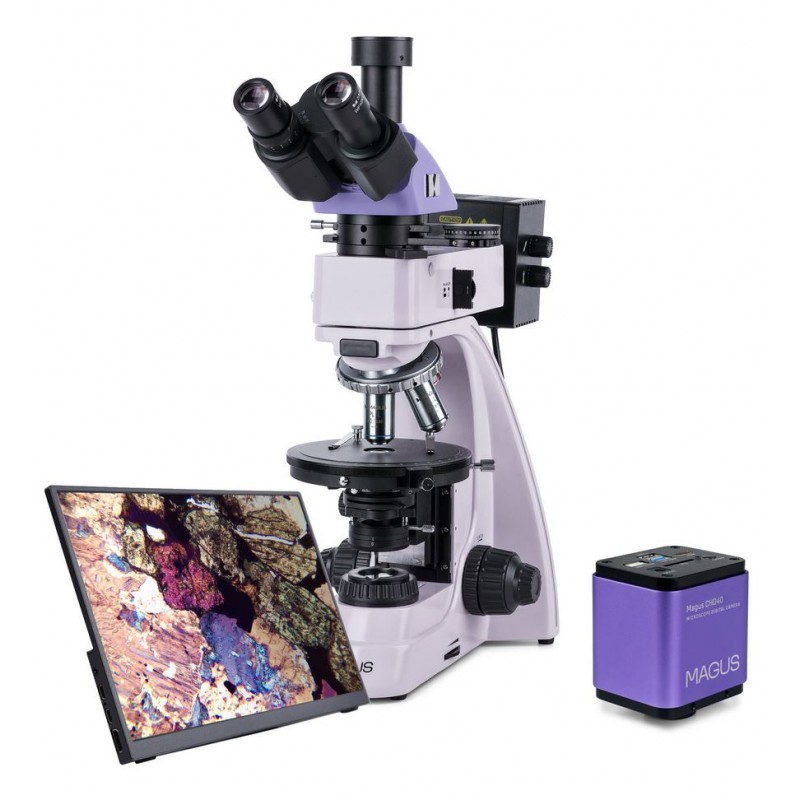

מיקרוסקופ דיגיטלי מקטב LCD Magus Pol D850 (83043)

מיקרוסקופ קיטוב MAGUS Pol 850 מיועד לעבודה הן באור עובר והן באור מוחזר. הוא תומך בשיטות תצפית של קיטוב ושדה בהיר, ומיועד לחקר דגימות אנאיזוטרופיות בביולוגיה, גיאולוגיה ומדעי הפולימרים, וכן חתכים מלוטשים אטומים בעובי עד 15 מ"מ עם משטח מלוטש אחד. מיקרוסקופ זה מתאים במיוחד לעבודה מקצועית ברפואה, פליליסטיקה, מינרלוגיה, קריסטלוגרפיה ופטרוגרפיה.

מצלמה דיגיטלית

MAGUS CHD40 היא מצלמת HDMI דיגיטלית עם שלושה ממשקי וידאו ומעבר אוטומטי בין 4K ו-Full HD בהתאם לרזולוציית המסך המחובר. היא עושה שימוש בחיישן 8 מגה פיקסל ומספקת תמונה ריאליסטית ב4K (3840 × 2160) כאשר היא מחוברת בHDMI או USB 3.0. כאשר היא מחוברת בWi-Fi, הפלט הוא Full HD (1920 × 1080).

המצלמה יכולה להתחבר ישירות לטלוויזיה, מסך או מקרן דרך HDMI ולפעול באופן עצמאי ללא מחשב. HDMI מספק אות יציב ומהיר לתצוגה החיצונית. ניתן גם לחבר למחשב באמצעות Wi-Fi או USB 3.0. צילום וידאו מתבצע ב30 פריימים לשנייה, לתפיסת תנועה חלקה ללא קפיאות או פערים בין פריימים. ברזולוציה מקסימלית, פרטים עדינים נשארים חדים, וחפצים בתנועה מוצגים ללא השהיה ניכרת.

מסך

מסך MAGUS MCD40 פותח עבור מערכות הדמיה של מיקרוסקופים ומיועד להציג תמונה בזמן אמת ממצלמה המותקנת על המיקרוסקופ. הוא תומך במצלמות MAGUS 4K HDMI ומציע מסך בגודל 13.3 אינץ'. פאנל IPS מספק תמונה בהירה וזוויות צפייה רחבות עם נאמנות צבע גבוהה גם מהצד. ניתן להניח את המסך על מעמד שולחני מתקפל או לחברו ישירות למצלמה או למעמד המיקרוסקופ.

מערכת אופטית

המיקרוסקופ עושה שימוש באופטיקה מתוקנת לאינסוף, נטולת מאמצים ליצירת תמונה אותנטית עם ניגודיות גבוהה, פירוט חזק ומינימום השתקפויות שגויות. העדשות מותקנות בצריח מסתובב עם חריצים ממורכזים לציר האופטי. בצריח חמישה מקומות; ארבע עדשות כלולות, וניתן להוסיף עדשה נוספת להרחבת טווח ההגדלה של המיקרוסקופ. העדשות מיועדות לתצפית בדגימות ללא זכוכית כיסוי.

ראש טרינוקולרי מאפשר התקנת מצלמה דיגיטלית בצינור הטרינוקולרי. ניתן לבחור פיצול קרן בין 100:0 ו-0:100, כך שכל האור יופנה או למצלמה או לעיניות. טבעת כיוון דיופטר על צינור העינית השמאלי מפצה על הבדלים בין עיני המשתמש להשגת תמונה חדה ככל האפשר.

הארה וקיטוב

הארה באור עובר ובאור מוחזר נעשית באמצעות מנורות הלוגן 30W. עוצמתן מספיקה לתמונה ברורה עם כל עדשה, והספקטרום החם תומך בשימוש ממושך ונוח. הארת Köhler משפרת את הרזולוציה ומסייעת בהפחתת ארטיפקטים והחשכת שוליים. בעבודה באור מוחזר, פילטרים צבעוניים מסייעים לכיוון מדויק של הצבעים.

קיטוב זמין הן באור עובר והן באור מוחזר. תצפית מקוטבת מתחילה בהכנסת האנלייזר למסלול האופטי. זווית הקיטוב מותאמת על ידי סיבוב האנלייזר והפולרייזר זה ביחס לזה. ניתן להתקין קומפנסטורים בחריץ ייעודי ביחידת הביניים לשיפור הניגודיות. באותה יחידת ביניים ישנה עדשת ברטרנד לבדיקה קונוסקופית.

שולחן ומערכת פוקוס

המיקרוסקופ כולל שולחן מסתובב, המאפשר לשנות את כיוון הדגימה ולבחון כיצד היא שוברת אור מקוטב. סולם סיבוב מאפשר מדידת זווית בדיוק של 0.1°, וניתן למרכז את השולחן לציר האופטי לקבלת תמונה מיטבית.

כפתורי פוקוס גס ועדין ממוקמים נמוך על המעמד לתמיכה ביציבה נוחה עם ידיים מונחות על השולחן. הפוקוס הגס כולל כוונון מתח ומנגנון נעילה, בעוד הפוקוס העדין מספק תנועה חלקה ומבוקרת של הדגימה.

אביזרים והרחבה

להרחבת יכולות המיקרוסקופ, קיימים אביזרים תואמים מסדרת MAGUS, כולל עיניות, עדשות, זכוכיות כיול ומצלמות דיגיטליות.

תכונות עיקריות של המיקרוסקופ

• עבודה באור עובר ומוחזר לתצפית מקוטבת ולא-מקוטבת

• ראש טרינוקולרי עם צינור מצלמה ופיצול קרן 100:0 / 0:100

• עדשות פלן אכרומטיות נטולות מאמצים לתמונה חדה עם מינימום ארטיפקטים והשתקפויות שגויות

• הארת הלוגן 30W עם ספקטרום נעים לעין לעבודה ממושכת

• שולחן מסתובב, פולרייזר ואנלייזר עם סימוני סיבוב, וכן עדשת ברטרנד וקומפנסטורים

• חריצי הצריח והשולחן ממורכזים לציר האופטי

• תאימות למגוון רחב של אביזרים אופציונליים

תכונות עיקריות של המצלמה

• עבודה עצמאית דרך HDMI ללא מחשב; חיבור למחשב דרך Wi-Fi או USB 3.0

• מעבר אוטומטי בין 4K ו-Full HD בהתאם לרזולוציית המסך

• וידאו 30 פריימים לשנייה לתצפית והקלטה חלקה של אובייקטים בתנועה

• חיישן CMOS צבעוני מואר אחורית לרעש נמוך ורגישות גבוהה בתנאי תאורה חלשה, לתמונות בהירות ורוויות יותר

• פונקציות תוכנה לצילום תמונות ווידאו, עריכה, תצוגה חיצונית ומדידות ליניאריות/זוויתיות

תכולת הערכה

• מצלמה דיגיטלית MAGUS CHD40 עם כבל HDMI (1.5 מ'), כבל USB 3.0 (1.5 מ'), עכבר USB, כרטיס SD 32GB, שני מתאמי Wi-Fi USB, ספק כוח AC 12V/1A (אירופאי), דיסק התקנה עם דרייברים ותוכנה, מדריך למשתמש וכרטיס אחריות

• מסך LCD MAGUS MCD40

• בסיס עם כניסת חשמל, מקור אור עובר וקונדנסר, מנגנון פוקוס, שולחן וצריח מסתובב

• מאיר אור מוחזר עם בית מנורה

• ראש טרינוקולרי

• צינור ביניים עם עדשת ברטרנד, אנלייזר וחריץ קומפנסטור

• קומפנסטורים: קומפנסטור λ, קומפנסטור λ/4, טריז קוורץ

• עדשות פלן אכרומטיות אינסוף:

  • PL 5×/0.12, WD 26.1 מ"מ

  • PL 10×/0.25, WD 5.0 מ"מ

  • PL 40×/0.6 (עם קפיץ), WD 3.98 מ"מ

  • PL 60×/0.7 (עם קפיץ), WD 2.03 מ"מ

• עיניות 10×/20 מ"מ (זוג)

• עינית 10×/20 מ"מ עם סולם (ערך סולם 0.1 מ"מ)

• מתאם C-mount 1×

• מפתח אלן

• כבל חשמל

• כיסוי אבק

• מדריך למשתמש וכרטיס אחריות

זמין לפי דרישה

• עיניות 16×/11 מ"מ (זוג)

• עיניות 20×/11 מ"מ (זוג)

• עדשות אופציונליות: PL 2.5×/0.07, PL 50×/0.7 (עם קפיץ), PL 80×/0.8 (עם קפיץ), PL 100×/0.85 (עם קפיץ)

• אביזר שולחן מכני

• זכוכית כיול

מפרט טכני

• מק"ט: 83043

• מותג: MAGUS

• אחריות: 5 שנים

• גודל אריזה: 44 × 42 × 67 ס"מ

• משקל משלוח: 14.25 ק"ג

• סוג: ביולוגי, אור/אופטי, דיגיטלי

• ראש: טרינוקולרי, Siedentopf, הטיה 30°

• טווח הגדלה סטנדרטי: 50×–600×

• טווח הגדלה אופציונלי: 25×–2000×

• קוטר צינור עינית: 23.2 מ"מ

• עדשות: פלן אכרומטיות אינסוף, נטולות מאמצים; מיועדות לדגימות ללא זכוכית כיסוי; גובה פארפוקלי 45 מ"מ

• צריח מסתובב: 5 מקומות, ממורכז

• שולחן: Ø150 מ"מ, סיבוב 360°, ממורכז; ורנייה לקריאה של 0.1°

• קונדנסר: Abbe NA 1.25 עם דיאפרגמה מתכווננת ועדשה מסתובבת

• פוקוס: קואקסיאלי גס (עם נעילה וכיוון מתח) ועדין, רזולוציה 0.002 מ"מ

• הארה: הלוגן, עוצמה מתכווננת; אור עובר ומוחזר 12V/30W

• פילטרים לאור מוחזר: מט, צהוב, ירוק, כחול

• טווח טמפרטורת עבודה: +5°C עד +35°C

• פולרייזר: אור עובר עם סימונים 0°, 90°, 180°, 270° וסיבוב מלא 360°; פולרייזר לאור מוחזר ניתן להסרה

• צינור ביניים: אנלייזר מובנה עם סיבוב 0–360° וסקלה ורנייה; עדשת ברטרנד; חריץ קומפנסטור

• קומפנסטורים כלולים: λ, λ/4, טריז קוורץ

• שיטות תצפית: שדה בהיר וקיטוב

• אביזר מגן מסופק: כיסוי אבק

מפרט מצלמה (MAGUS CHD40)

• חיישן: Sony Exmor/Starvis CMOS צבעוני

• רזולוציה: 8 מגה פיקסל, עד 3840 × 2160

• ממשקים: HDMI 1.4, USB 3.0, Wi-Fi

• קצב פריימים: 30 פריימים לשנייה ב-Full HD (Wi-Fi) וב4K (HDMI/USB 3.0)

• אחסון: כרטיס SD עד 32GB

• פורמטי תמונה: JPG, TIF

• פורמטי וידאו: H.264/H.265, MP4

• טווח ספקטרלי: 380–650 ננומטר עם פילטר IR מובנה

• סוג תריס: תריס אלקטרוני מתגלגל

• תוכנה: מובנית למצב HDMI; MAGUS View למצב USB

• גוף מצלמה: סגסוגת אלומיניום בעיבוד CNC

• הספק: מתאם 12V, 1A; כניסת מתאם 100–240V, 50/60Hz

מפרט מסך (MAGUS MCD40)

• סוג פאנל: IPS

• גודל מסך: 13.3 אינץ'

• רזולוציה: 3840 × 2160 (4K)

• יחס גובה-רוחב: 16:9

• בהירות: 400 cd/m²

• זוויות צפייה: 178° / 178°

• ניגודיות: 1000:1

• ממשק: HDMI

• תאורה אחורית: LED, עד 50,000 שעות

• הספק: AC 110–220V או DC 5–12V/1A (Type-C), מקסימום 12W
