Magus HCM360 uređaj za rad s Hoffmanovim modulacijskim kontrastom, s kompletom objektiva (85123)

Sustav MAGUS HCM360 je kompletan set dizajniran za Hoffmanovu mikroskopiju s modulacijskim kontrastom. Uključuje plan ahromatske objektive, namjenski kondenzor i klizač. Modulator objektiva poravnava se s prorezima na klizaču pomoću centrirajućeg teleskopa koji dolazi uz mikroskop.

Hoffmanov modulacijski kontrast omogućuje dobivanje visokorezolucijskih, reljefnih slika živih uzoraka. Povećava vidljivost i kontrast uz očuvanje finih strukturnih detalja i izbjegavanje difrakcijskih aureola. Zbog toga je pogodan za velike radne udaljenosti i visoke numeričke aperture.

Ova metoda održava kvalitetu slike pri korištenju laboratorijskih posuda od stakla i plastike. Kao rezultat, široko se koristi za promatranje i fotografiranje kultura, stanica i tkiva uzgojenih u posudama, Petrijevim zdjelicama i sličnim spremnicima. Jedna od najčešćih primjena je u postupcima izvantjelesne oplodnje (IVF), gdje omogućuje promatranje dinamičkih staničnih procesa u stvarnom vremenu i pruža dragocjen uvid u ponašanje i interakcije stanica.

Set objektiva

Hoffmanovi objektivi razlikuju se od standardnih objektiva po tome što u stražnjoj žarišnoj ravnini sadrže prostorni filtar amplitude, poznat kao modulator. Modulator se sastoji od tri zone: tamne zone koja propušta 1% svjetlosti, sive zone koja propušta 15% i prozirne zone koja propušta 100%. Rotirajući prsten na objektivu omogućuje pravilno pozicioniranje modulatora za rad.

Za razliku od objektiva za fazni kontrast, gdje fazni prsten mijenja fazu svjetlosti, Hoffmanov modulator utječe samo na intenzitet svjetlosti. To stvara sliku s pseudo-reljefnim izgledom.

Plan ahromatski Hoffmanovi objektivi osiguravaju ujednačeno izoštravanje od središta do rubova vidnog polja, uz minimalnu distorziju. Kromatska aberacija korigirana je za plave i crvene valne duljine, sferna aberacija za zelenu, a zakrivljenost polja za 90% vidnog polja. Ovi objektivi prikladni su za upotrebu s posudama s debljinom dna od 1,2 mm. Dizajnirani su za sustave s beskonačnom korekcijom i imaju parfokalnu udaljenost od 60 mm.

Hoffmanov kondenzor

Hoffmanov kondenzor zamjenjuje standardni kondenzor za svijetlo polje. Ima utor za klizač za Hoffmanov modulacijski kontrast, dijafragmu otvora i polarizator koji kontrolira otvor proreza. Polarizator se može rotirati za 360 stupnjeva pomoću rotirajućeg prstena iznad kontrole otvora.

Hoffmanov klizač

Hoffmanov klizač umeće se u utor Hoffmanovog kondenzora. To je ploča koja sadrži tri kružna umetka odgovarajuća za objektive 10x, 20x i 40x. Svaki umetak je označen kako bi odgovarao odgovarajućem objektivu. Svaki umetak uključuje dva proreza: jedan otvoren i jedan s polarizatorom. Umetci su centrirajući i mogu se rotirati za 360 stupnjeva.

Podešavanje mikroskopa za Hoffmanov modulacijski kontrast

Prvo, postavite Hoffmanov kondenzor i Hoffmanove objektive na mikroskop.
Zatim izoštrite odabrani objektiv na uzorku koristeći svijetlo polje.
Umetnite Hoffmanov klizač u utor kondenzora i odaberite umetak koji odgovara povećanju objektiva. Provjerite je li otvor kondenzora potpuno otvoren.
Uklonite jedan okular s glave mikroskopa i zamijenite ga centrirajućim teleskopom iz kompleta mikroskopa. Pomoću teleskopa poravnajte modulator objektiva s prorezima na klizaču. Zone modulatora i prorezi trebaju biti paralelni, pri čemu jedan prorez pada u sivu zonu, a drugi u prozirnu zonu. Ako prsten objektiva ne dopušta dovoljno podešavanja, izvadite klizač, rotirajte umetak s prorezom, ponovno umetnite klizač i ponovite poravnanje.
Rotirajte kondenzor kako biste kontrolirali otvor proreza u prozirnoj zoni. Prorez može biti potpuno otvoren, djelomično zatvoren ili potpuno blokiran.
Za povratak na promatranje u svijetlom polju, izvadite Hoffmanov klizač iz kondenzora. Hoffmanovi objektivi i kondenzor mogu ostati na mjestu jer su prikladni za upotrebu u svijetlom polju. Međutim, za optimalnu kvalitetu slike u svijetlom polju preporučuje se korištenje MAGUS 10PL60V, 20PL60V i 40PL60V objektiva zajedno sa standardnim kondenzorom koji dolazi uz mikroskop.

Kompatibilnost

Sustav je kompatibilan s invertnim biološkim mikroskopom MAGUS Bio V360.

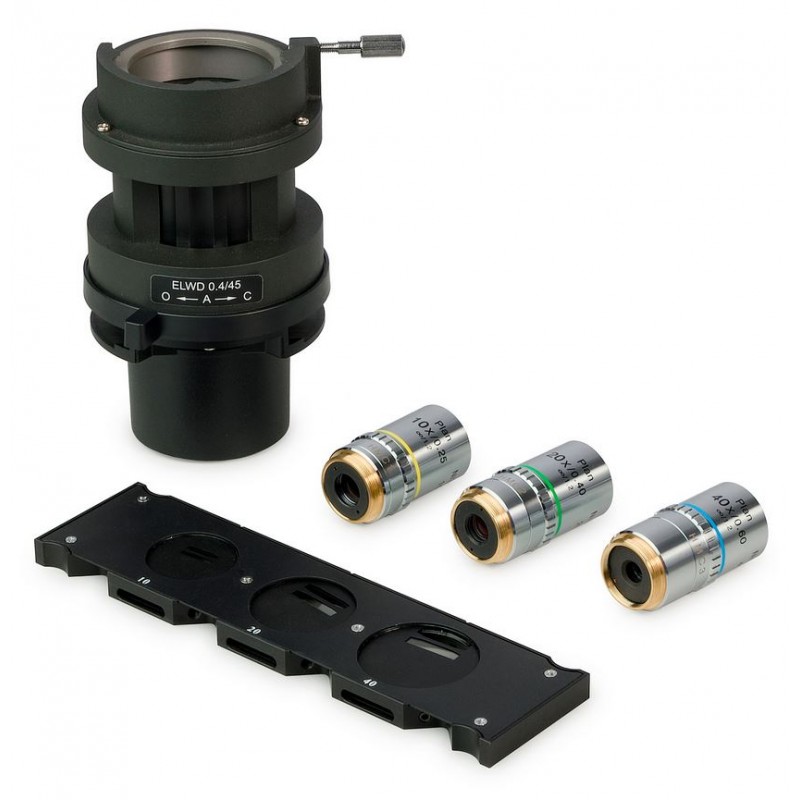

Sadržaj pakiranja

Paket uključuje MAGUS Hoffmanov kondenzor s numeričkom aperturom 0,5 i radnom udaljenošću 45 mm. Uključuje i plan ahromatske Hoffmanove objektive s beskonačnom korekcijom: 10x/0,25, 20x/0,40 i 40x/0,60, svaki dizajniran za dno posude od 1,2 mm i parfokalnu udaljenost od 60 mm. U paketu je i Hoffmanov klizač za objektive 10x, 20x i 40x.

Specifikacije

Šifra proizvoda: 85123
Marka: MAGUS
Jamstvo: 2 godine
EAN: 5905555025773
Dimenzije paketa (D × Š × V): 10 × 10 × 10 cm
