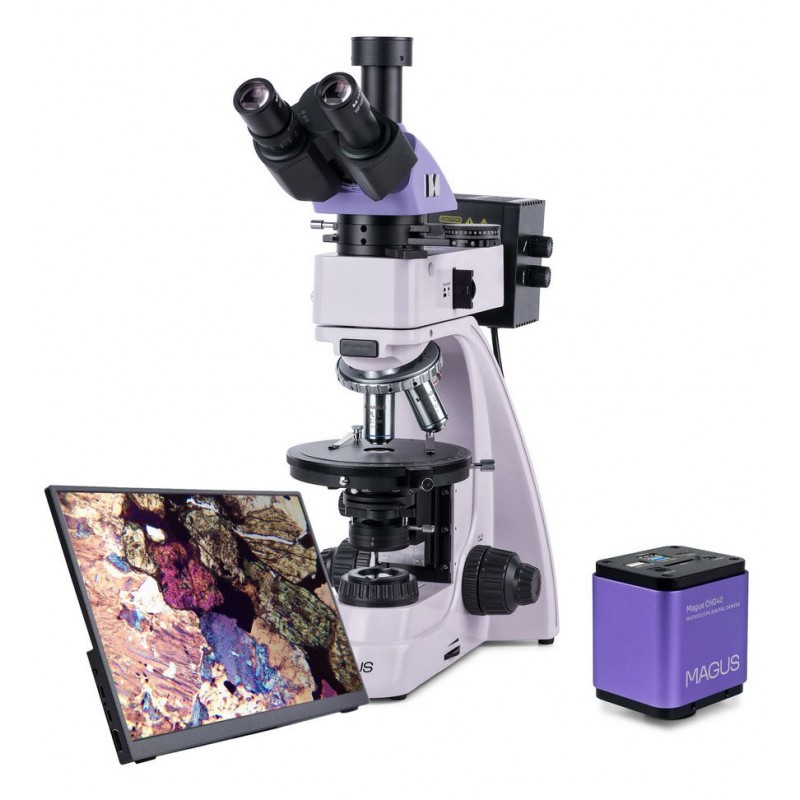

Magus Pol D850 LCD polarizirajući digitalni mikroskop (83043)

MAGUS Pol 850 polarizacijski mikroskop dizajniran je za rad u propuštenom i reflektiranom svjetlu. Podržava metode promatranja polarizacije i svijetlog polja te je namijenjen proučavanju anizotropnih uzoraka u biologiji, geologiji i znanosti o polimerima, kao i neprozirnih poliranih presjeka debljine do 15 mm s jednom poliranom površinom. Ovaj mikroskop je izvrsno prilagođen za profesionalni rad u medicini, forenzici, mineralogiji, kristalografiji i petrografiji.

Digitalna kamera

MAGUS CHD40 je digitalna HDMI kamera s tri video sučelja i automatskim prebacivanjem između 4K i Full HD ovisno o rezoluciji priključenog monitora. Koristi 8 MP senzor i pruža realističnu sliku u 4K (3840 × 2160) kada je spojena putem HDMI ili USB 3.0. Kada je spojena putem Wi-Fi veze, izlaz je Full HD (1920 × 1080).

Kamera se može izravno spojiti na TV, monitor ili projektor putem HDMI i raditi neovisno, bez računala. HDMI omogućuje stabilan, brzi prijenos slike na vanjski zaslon. Povezivanje s računalom moguće je putem Wi-Fi ili USB 3.0. Snimanje videa odvija se pri 30 fps, što omogućuje glatko snimanje pokreta bez zastajkivanja ili prekida između kadrova. Pri maksimalnoj rezoluciji, fini detalji ostaju jasni, a pokretni objekti prikazuju se bez primjetnog kašnjenja.

Monitor

MAGUS MCD40 monitor razvijen je za vizualizacijske sustave mikroskopa i namijenjen je prikazu slike u stvarnom vremenu s kamere montirane na mikroskop. Podržava MAGUS 4K HDMI kamere i ima 13,3-inčni zaslon. IPS panel pruža svijetle slike i široke kutove gledanja s preciznim prikazom boja čak i pri gledanju sa strane. Monitor se može postaviti na sklopivi stolni stalak ili izravno montirati na kameru ili stalak mikroskopa.

Optički sustav

Mikroskop koristi beskonačno korigiranu, beznaponsku optiku za stvaranje autentičnih slika s visokim kontrastom, izraženim detaljima i minimalnim lažnim refleksijama. Objektivi su postavljeni u rotirajući revolver s utore poravnate s optičkom osi. Revolver ima pet pozicija; uključena su četiri objektiva, a jedan dodatni može se dodati za proširenje povećanja unutar raspona mikroskopa. Objektivi su dizajnirani za promatranje uzoraka bez pokrovnih stakalaca.

Trinokularna glava omogućuje ugradnju digitalne kamere u trinokularnu cijev. Dijeljenje svjetlosnog snopa je odabirno između 100:0 i 0:100, usmjeravajući svu svjetlost ili prema kameri ili prema okularima. Prsten za dioptrijsku korekciju na lijevoj cijevi okulara kompenzira razlike između korisnikovih očiju za postizanje najoštrije slike.

Osvjetljenje i polarizacija

I propušteno i reflektirano osvjetljenje koriste 30 W halogene žarulje. Njihova svjetlina je dovoljna za jasnu sliku sa svakim objektivom, a topli spektar omogućuje ugodan dugotrajan rad. Köhlerovo osvjetljenje poboljšava razlučivost i pomaže u uklanjanju artefakata i zatamnjenja rubova. Pri radu u reflektiranom svjetlu, kolor filtri omogućuju precizno podešavanje prikaza boja.

Polarizacija je dostupna i u propuštenom i u reflektiranom svjetlu. Polarizirano promatranje započinje uvođenjem analizatora u optički put. Kut polarizacije zatim se podešava rotiranjem analizatora i polarizatora jedan prema drugome. Kompentatori se mogu postaviti u za to predviđeni utor u međucijevi radi povećanja kontrasta. Ista međujedinica uključuje Bertrandovu leću za konoskopsko promatranje.

Stol i sustav fokusiranja

Mikroskop uključuje rotirajući stol, što omogućuje promjenu orijentacije uzorka radi promatranja načina na koji lomi polarizirano svjetlo. Skala rotacije omogućuje mjerenje kuta s točnošću od 0,1°, a stol se može centrirati u odnosu na optičku os za optimalnu jasnoću slike.

Grubi i fini kotačići za fokusiranje smješteni su nisko na stalku radi opuštenog položaja ruku na stolu tijekom rada. Grubi fokus ima podešavanje napetosti i mehanizam za zaključavanje, dok fini fokus omogućuje glatko i precizno pomicanje uzorka.

Pribor i mogućnost proširenja

Za proširenje mogućnosti mikroskopa dostupni su kompatibilni dodaci iz MAGUS asortimana, uključujući okulare, objektive, kalibracijske preparate i digitalne kamere.

Ključne značajke mikroskopa

• Rad u propuštenom i reflektiranom svjetlu za polarizirano i nepolarizirano promatranje

• Trinokularna glava s cijevi za kameru i 100:0 / 0:100 dijeljenje svjetlosnog snopa

• Beznaponski plan ahromatski objektivi za jasne slike s minimalnim artefaktima i lažnim refleksijama

• 30 W halogeno osvjetljenje s ugodnim spektrom za dugotrajan rad

• Rotirajući stol, polarizator i analizator s oznakama za rotaciju, plus Bertrandova leća i kompenzatori

• Utori revolvera i stol centrirani na optičku os

• Kompatibilnost s velikim brojem dodatne opreme

Ključne značajke kamere

• Samostalni rad putem HDMI bez računala; povezivanje s računalom putem Wi-Fi ili USB 3.0

• Automatsko prebacivanje između 4K i Full HD ovisno o rezoluciji monitora

• 30 fps video za glatko promatranje i snimanje pokretnih objekata

• Pozadinski osvijetljen CMOS senzor u boji za nisku razinu šuma i visoku osjetljivost pri slabom svjetlu, uz svjetlije i zasićenije slike

• Softverske funkcije za snimanje fotografija i videa, uređivanje, vanjski prikaz te linearna/kutna mjerenja

Sadržaj kompleta

• MAGUS CHD40 digitalna kamera s HDMI kabelom (1,5 m), USB 3.0 kabelom (1,5 m), USB mišem, SD karticom od 32 GB, dva USB Wi-Fi adaptera, AC adapterom 12 V/1 A (Euro), instalacijskim diskom s upravljačkim programima i softverom, korisničkim priručnikom i jamstvenom karticom

• MAGUS MCD40 LCD monitor

• Baza s priključkom za napajanje, izvorom propuštenog svjetla i kondenzorom, mehanizmom za fokusiranje, stolom i revolverom

• Reflektirajuće svjetlo s kućištem za žarulju

• Trinokularna glava

• Međucijev s Bertrandovom lećom, analizatorom i utorom za kompenzatore

• Kompenzatori: λ kompenzator, λ/4 kompenzator, kvarcni klin

• Beskonačni plan ahromatski objektivi:

  • PL 5×/0,12, WD 26,1 mm

  • PL 10×/0,25, WD 5,0 mm

  • PL 40×/0,6 (s oprugom), WD 3,98 mm

  • PL 60×/0,7 (s oprugom), WD 2,03 mm

• Okulari 10×/20 mm (par)

• Okular 10×/20 mm sa skalom (vrijednost skale 0,1 mm)

• 1× C-mount adapter

• Imbus ključ

• Kabel za napajanje

• Zaštitna navlaka

• Korisnički priručnik i jamstvena kartica

Dostupno na zahtjev

• Okulari 16×/11 mm (par)

• Okulari 20×/11 mm (par)

• Dodatni objektivi: PL 2,5×/0,07, PL 50×/0,7 (s oprugom), PL 80×/0,8 (s oprugom), PL 100×/0,85 (s oprugom)

• Mehanički dodatak za stol

• Kalibracijski preparat

Tehničke specifikacije

• ID proizvoda: 83043

• Marka: MAGUS

• Jamstvo: 5 godina

• Veličina paketa: 44 × 42 × 67 cm

• Težina za dostavu: 14,25 kg

• Tip: biološki, svjetlosni/optički, digitalni

• Glava: trinokularna, Siedentopf, nagib 30°

• Standardni raspon povećanja: 50×–600×

• Opcionalni raspon povećanja: 25×–2000×

• Promjer cijevi okulara: 23,2 mm

• Objektivi: beskonačni plan ahromatski, beznaponski; za uzorke bez pokrovnih stakalaca; parfokalna visina 45 mm

• Revolver: 5 pozicija, centriran

• Stol: Ø150 mm, rotacija 360°, centriran; nonijus za očitanja od 0,1°

• Kondenzor: Abbe NA 1,25 s podesivom aperturom i zakretnom lećom

• Fokus: koaksijalni grubi (s blokadom i podešavanjem napetosti) i fini fokus, rezolucija 0,002 mm

• Osvjetljenje: halogeno, podesiva svjetlina; propušteno i reflektirano svjetlo 12 V/30 W

• Filtri za reflektirano svjetlo: mat, žuti, zeleni, plavi

• Radna temperatura: +5 °C do +35 °C

• Polarizator: propušteno svjetlo s oznakama 0°, 90°, 180°, 270° i punom rotacijom od 360°; polarizator za reflektirano svjetlo uklonjiv

• Međucijev: ugrađeni analizator s rotacijom 0–360° i nonijusom; Bertrandova leća; utor za kompenzatore

• Uključeni kompenzatori: λ, λ/4, kvarcni klin

• Metode promatranja: svijetlo polje i polarizacija

• Isporučeni zaštitni pribor: zaštitna navlaka

Specifikacije kamere (MAGUS CHD40)

• Senzor: Sony Exmor/Starvis CMOS u boji

• Rezolucija: 8 MP, do 3840 × 2160

• Sučelja: HDMI 1.4, USB 3.0, Wi-Fi

• Brzina kadrova: 30 fps pri Full HD (Wi-Fi) i 4K (HDMI/USB 3.0)

• Pohrana: SD kartica do 32 GB

• Formati slike: JPG, TIF

• Formati videa: H.264/H.265, MP4

• Spektralni raspon: 380–650 nm s ugrađenim IR filtrom

• Vrsta zatvarača: elektronički rolling shutter

• Softver: ugrađen za HDMI način; MAGUS View za USB način

• Kućište kamere: CNC aluminijska legura

• Napajanje: adapter 12 V, 1 A; ulaz adaptera 100–240 V, 50/60 Hz

Specifikacije monitora (MAGUS MCD40)

• Tip panela: IPS

• Veličina zaslona: 13,3 inča

• Rezolucija: 3840 × 2160 (4K)

• Omjer stranica: 16:9

• Svjetlina: 400 cd/m²

• Kutovi gledanja: 178° / 178°

• Kontrast: 1000:1

• Sučelje: HDMI

• Pozadinsko osvjetljenje: LED, trajnost do 50.000 sati

• Napajanje: AC 110–220 V ili DC 5–12 V/1 A (Type-C), maksimalno 12 W
