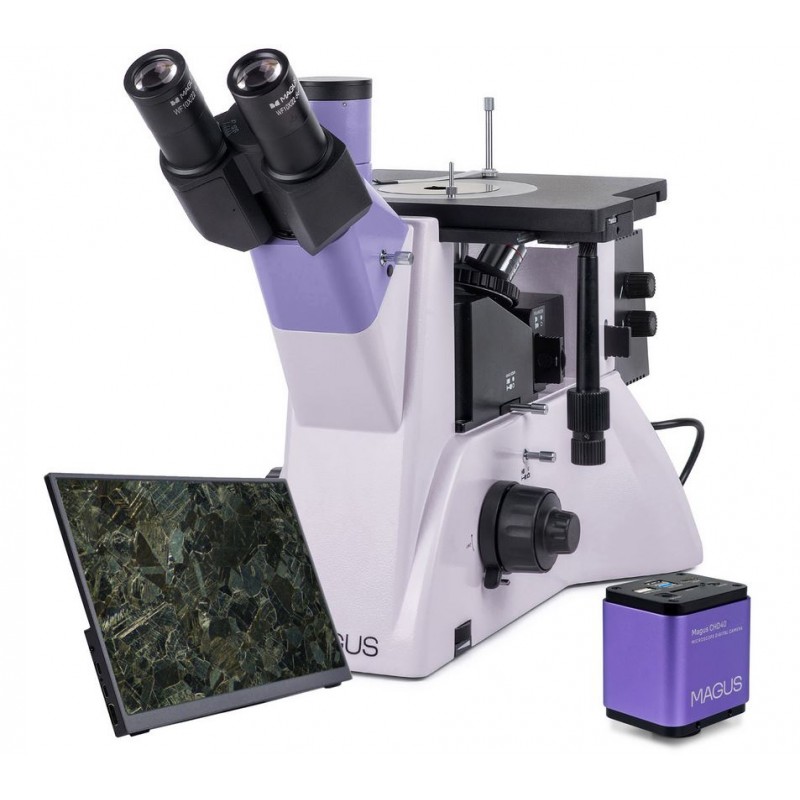

Magus Metal VD700 BD LCD metallográfiai fordított digitális mikroszkóp (83039)

Magus Metal VD700 BD LCD Metallurgiai Invertált Digitális Mikroszkóp (83039)

Ez a fejlett invertált metallurgiai mikroszkóp professzionális anyagvizsgálatra készült ipari, kutatási és akadémiai környezetben. Lehetővé teszi fémek, ötvözetek, félvezetők és más átlátszatlan minták, beleértve a nagy és nehéz, akár 2 kg-os minták részletes vizsgálatát. A rendszer nagy felbontású digitális kamerát és dedikált monitort integrál a valós idejű megjelenítéshez. Sokoldalú megfigyelési technikái és masszív kialakítása alkalmassá teszi igényes laboratóriumi és minőségellenőrzési alkalmazásokhoz.

Általános leírás

A mikroszkóp invertált kialakítású, ahol a forgatható objektívforgató a minta alatt helyezkedik el, és a megfigyelés visszavert fényben történik. Támogatja a világos látóterű, sötét látóterű és polarizált fényű mikroszkópos technikákat. A rendszer széles körben használatos gyárakban, laboratóriumokban, egyetemeken és kutatóközpontokban szerkezeti elemzési és ellenőrzési feladatokra.

Digitális kamera

A mellékelt MAGUS CHD40 digitális kamera 8 MP-es érzékelővel rendelkezik, és automatikusan vált a 4K (3840×2160 px) és a Full HD (1920×1080 px) között a csatlakoztatott kijelzőtől függően. Többféle csatlakozási lehetőséget kínál, beleértve a HDMI-t, USB 3.0-t és a Wi-Fi-t.

• A HDMI csatlakozás lehetővé teszi a közvetlen használatot monitorral, TV-vel vagy projektorral számítógép nélkül
• Az USB 3.0 és a Wi-Fi számítógéphez való csatlakozást tesz lehetővé
• Folyamatos videofelvétel 30 fps sebességgel, akadozás vagy képkocka kiesés nélkül
• Kiváló minőségű képalkotás, részletgazdag és pontos színvisszaadás
• A SONY Exmor/Starvis CMOS érzékelő alacsony zajszintet és nagy érzékenységet biztosít még gyenge fényviszonyok között is
• Beépített szoftver támogatja a képrögzítést, videofelvételt, szerkesztést és méréseket

Monitor

A MAGUS MCD40 monitor zökkenőmentes integrációra készült a mikroszkóp rendszerrel.

• 13.3-inch kijelző IPS mátrixszal a széles betekintési szögekért
• 4K felbontás (3840×2160 px) az éles és élénk képekért
• Pontos színvisszaadás még oldalról nézve is
• Állványra szerelhető, a kamerához rögzíthető vagy a mikroszkóphoz erősíthető

Optikai rendszer

A mikroszkópfej szabványos helyzetben vagy 180°-ban elforgatva is felszerelhető a rugalmasság érdekében. Tartalmaz trinokuláris tubust és oldalsó kamera csatlakozót, így többféle kamera- és kijelzőelhelyezés lehetséges.

• Fénysugár-megosztási lehetőségek: 50:50 és 100:0 (fej), 100:0 és 0:100 (test)
• Ötállású forgatható objektívforgató a minta alatt
• Hosszú munkatávolságú BD objektívek, optimalizálva világos- és sötétlátóteres használatra
• Négy objektív tartozék, egy további hely szabad

Megvilágítás

Egy 50W-os halogén fényforrás biztosít meleg, kényelmes megvilágítást, amely hosszú megfigyelési időszakokra is alkalmas.

• Állítható fényerő és nagy intenzitású világítás minden technikához
• Köhler-megvilágítás rekesz- és meződiafragmával
• A fényforrás három tengely mentén központosítható
• Beépített polarizációs és sötétlátóteres eszközök

Tárgyasztal és fókuszálás

A tárgyasztal nagy és nehéz mintákhoz készült, biztosítva a stabilitást és a pontos pozícionálást.

• Tárgyasztal mérete: 242 × 200 mm
• Forgatható tárgyasztal-lemez (Ø130 mm) cserélhető nyílásokkal: 10 mm, 20 mm, 30 mm
• Kétirányú mechanikus mozgatás (X/Y)
• Koaxiális durva- és finomfókuszáló gombok mindkét oldalon
• A durva fókusz feszítésszabályzóval és rögzítő mechanizmussal rendelkezik
• Finom fókusz pontossága: 0,002 mm

Tartozékok és bővíthetőség

A mikroszkóp további tartozékokkal, például okulárokkal, objektívekkel, digitális kamerákkal és kalibrációs tárgylemezekkel bővíthető a funkcionalitás növelése érdekében.

Főbb jellemzők

• Alkalmas nagy és nehéz, akár 2 kg-os mintákhoz
• Világoslátóteres, sötétlátóteres és polarizált fényű megfigyelés
• 180°-ban forgatható mikroszkópfej
• Többféle kamera- és monitorrögzítési lehetőség
• Erőteljes 50W-os halogén megvilágítás Köhler-rendszerrel
• Bővíthető rendszer opcionális tartozékokkal

Tartozékok a csomagban

• MAGUS CHD40 digitális kamera tartozékokkal (HDMI kábel, USB kábel, Wi-Fi adapterek, SD kártya, egér, tápegység, szoftver)
• MAGUS MCD40 LCD monitor
• Mikroszkóp alap fókuszáló rendszerrel, tárgyasztallal és objektívforgatóval
• Visszavert fényű megvilágító
• Trinokuláris fej
• Plan akromatikus objektívek: 5x, 10x, 20x, 50x
• Két 10x/22 mm okulár
• C-mount adapter
• Szerszámok, tápkábel, porvédő, dokumentáció

Opcionális tartozékok (igény szerint)

• További okulárok (10x skálával, 12,5x, 15x, 20x, 25x)
• További objektívek (40x, 60x, 80x, 100x száraz)
• Kalibrációs tárgylemez

Műszaki adatok

• Termékazonosító: 83039
• Márka: MAGUS
• Garancia: 5 év
• Nagyítási tartomány: 50x – 500x (bővíthető 2500x-ig)
• Fej: trinokuláris, Siedentopf, 45°-os dőlés, 180°-ban forgatható
• Interpupilláris távolság: 48–75 mm
• Okulárok: 10x/22 mm
• Objektívek: végtelen plan akromatikus BD (5x, 10x, 20x, 50x)
• Objektívforgató: 5-pozíciós
• Munkatávolságok: 9,7 mm (5x) – 0,4 mm (100x)
• Megvilágítás: halogén, 12V / 50W
• Szűrők: zöld, kék, sárga, matt
• Tápellátás: AC 110–220V, DC 5–12V/1A (Type-C)
• Működési hőmérséklet: általában 5°C – 35°C
• Kamera érzékelő: SONY Exmor/Starvis CMOS, 8 MP
• Maximális felbontás: 3840×2160 px
• Interfészek: HDMI, USB 3.0, Wi-Fi
• Monitor: 13,3", IPS, 4K felbontás, 16:9
• Fényerő: 400 cd/m²
• Kontrasztarány: 1000:1
• Betekintési szögek: 178° vízszintes / 178° függőleges
• Rögzítési típus: C-mount
• Képkockasebesség: 30 fps (Full HD és 4K az interfésztől függően)
• Támogatott rendszerek: Windows, macOS, Linux

További információk

• Tapasztalt felhasználók és szakemberek számára tervezve
• Alkalmas metallurgiai alkalmazásokhoz
• Tartalmaz sötétlátóteres és polarizációs tartozékokat
• Védő porvédővel szállítva
• Gondos összeszerelést és telepítést igényel
