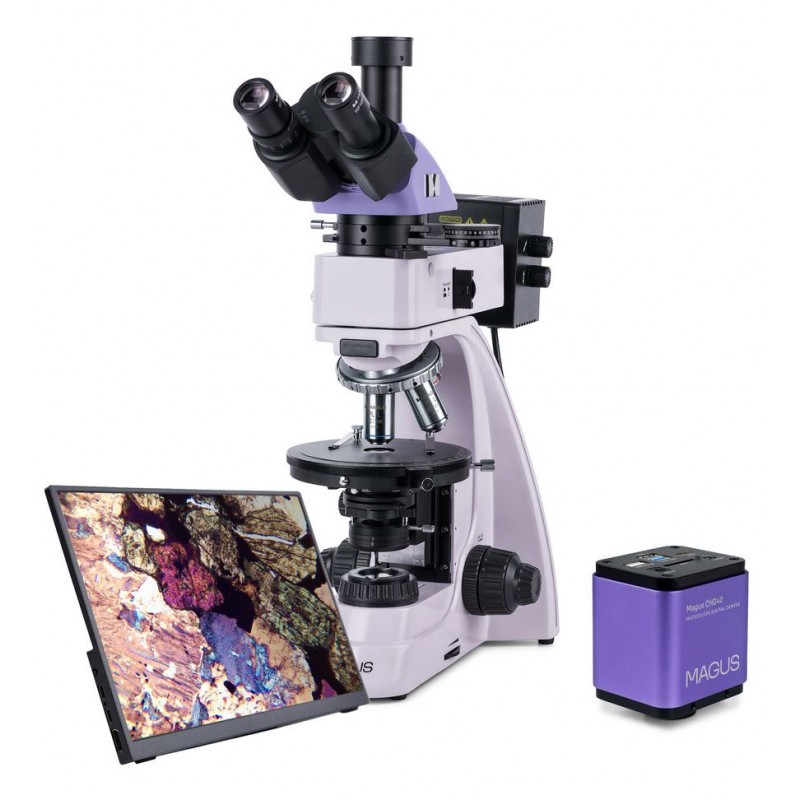

Microscópio Digital Polarizador LCD Magus Pol D850 (83043)

O Microscópio Polarizador MAGUS Pol 850 foi concebido para funcionar tanto em luz transmitida como refletida. Suporta métodos de observação em polarização e campo claro e destina-se ao estudo de amostras anisotrópicas em biologia, geologia e ciência dos polímeros, bem como secções opacas polidas até 15 mm de espessura com uma superfície polida. Este microscópio é ideal para trabalho profissional em medicina, forense, mineralogia, cristalografia e petrografia.

Câmara digital

A MAGUS CHD40 é uma câmara digital HDMI com três interfaces de vídeo e comutação automática entre 4K e Full HD consoante a resolução do monitor ligado. Utiliza um sensor de 8 MP e proporciona imagens realistas em 4K (3840 × 2160) quando ligada por HDMI ou USB 3.0. Quando ligada por Wi-Fi, a saída é Full HD (1920 × 1080).

A câmara pode ser ligada diretamente a uma TV, monitor ou projetor através de HDMI e funcionar independentemente, sem PC. O HDMI fornece um sinal estável e de alta velocidade ao ecrã externo. A ligação a um computador é possível via Wi-Fi ou USB 3.0. A gravação de vídeo é feita a 30 fps, permitindo capturar movimentos de forma fluida, sem congelamentos ou falhas entre frames. Na resolução máxima, os detalhes finos mantêm-se nítidos e os objetos em movimento são exibidos sem atrasos notórios.

Monitor

O monitor MAGUS MCD40 foi desenvolvido para sistemas de visualização em microscópios e destina-se a exibir imagens em tempo real de uma câmara montada no microscópio. Suporta câmaras MAGUS 4K HDMI e possui um ecrã de 13.3-inch. O painel IPS proporciona imagens brilhantes e ângulos de visualização amplos, com reprodução de cores precisa mesmo de lado. O monitor pode ser colocado num suporte de secretária dobrável ou montado diretamente na câmara ou no suporte do microscópio.

Sistema ótico

O microscópio utiliza ótica corrigida ao infinito e livre de tensões para produzir imagens autênticas, com elevado contraste, grande detalhe e reflexos espúrios mínimos. As objetivas são instaladas numa cabeça rotativa com encaixes centrados no eixo ótico. A cabeça rotativa tem cinco posições; quatro objetivas estão incluídas e pode ser adicionada uma objetiva extra para ampliar a gama de ampliações do microscópio. As objetivas foram concebidas para examinar amostras sem lamelas de cobertura.

Uma cabeça trinocular permite instalar uma câmara digital no tubo trinocular. A divisão do feixe é selecionável entre 100:0 e 0:100, direcionando toda a luz para a câmara ou para as oculares. Um anel de ajuste de dióptrias no tubo da ocular esquerda compensa diferenças entre os olhos do utilizador para obter a imagem mais nítida possível.

Iluminação e polarização

Tanto a iluminação transmitida como a refletida utilizam lâmpadas halogéneo de 30 W. A sua intensidade é suficiente para uma imagem clara com qualquer objetiva, e o espectro quente permite uma utilização confortável durante longos períodos. A iluminação Köhler melhora a resolução e ajuda a eliminar artefactos e escurecimento das margens. Ao trabalhar em luz refletida, filtros de cor ajudam a ajustar a reprodução cromática.

A polarização está disponível tanto em luz transmitida como refletida. A observação polarizada começa com a introdução do analisador no caminho ótico. O ângulo de polarização é então ajustado rodando o analisador e o polarizador um em relação ao outro. Compensadores podem ser instalados numa ranhura dedicada no tubo intermédio para aumentar o contraste. Esta mesma unidade intermédia inclui uma lente de Bertrand para exame conos-cópico.

Platina e sistema de focagem

O microscópio inclui uma platina rotativa, permitindo alterar a orientação da amostra para observar como refrata a luz polarizada. Uma escala de rotação permite medir ângulos com precisão de 0,1°, e a platina pode ser centrada em relação ao eixo ótico para máxima nitidez da imagem.

Os botões de focagem macrométrica e micrométrica estão posicionados em baixo no suporte, permitindo uma postura de trabalho relaxada com as mãos apoiadas na mesa. O foco macrométrico inclui ajuste de tensão e um mecanismo de bloqueio, enquanto o foco micrométrico proporciona movimentos suaves e controlados da amostra.

Acessórios e expansibilidade

Para expandir as capacidades do microscópio, estão disponíveis acessórios compatíveis da gama MAGUS, incluindo oculares, objetivas, lâminas de calibração e câmaras digitais.

Principais características do microscópio

• Funcionamento em luz transmitida e refletida para observação polarizada e não polarizada

• Cabeça trinocular com tubo para câmara e divisão do feixe 100:0 / 0:100

• Objetivas planacromáticas livres de tensão para imagens nítidas, com artefactos e reflexos falsos mínimos

• Iluminação halogéneo de 30 W com espectro confortável para trabalho prolongado

• Platina rotativa, polarizador e analisador com marcações de rotação, além de lente de Bertrand e compensadores

• Encaixes da cabeça rotativa e platina centrados no eixo ótico

• Compatibilidade com uma vasta gama de acessórios opcionais

Principais características da câmara

• Funcionamento autónomo via HDMI sem PC; ligação ao PC via Wi-Fi ou USB 3.0

• Comutação automática entre 4K e Full HD consoante a resolução do monitor

• Vídeo a 30 fps para observação e gravação fluida de objetos em movimento

• Sensor CMOS a cores retroiluminado para baixo ruído e alta sensibilidade em condições de pouca luz, produzindo imagens mais brilhantes e saturadas

• Funções de software para captura de fotos e vídeos, edição, visualização externa e medições lineares/angulares

Conteúdo do kit

• Câmara digital MAGUS CHD40 com cabo HDMI (1,5 m), cabo USB 3.0 (1,5 m), rato USB, cartão SD de 32 GB, dois adaptadores USB Wi-Fi, adaptador AC 12 V/1 A (Euro), disco de instalação com drivers e software, manual do utilizador e cartão de garantia

• Monitor LCD MAGUS MCD40

• Base com entrada de alimentação, fonte de luz transmitida e condensador, mecanismo de focagem, platina e cabeça rotativa

• Iluminador de luz refletida com caixa de lâmpada

• Cabeça trinocular

• Tubo intermédio com lente de Bertrand, analisador e ranhura para compensador

• Compensadores: compensador λ, compensador λ/4, cunha de quartzo

• Objetivas planacromáticas infinity:

  • PL 5×/0,12, WD 26,1 mm

  • PL 10×/0,25, WD 5,0 mm

  • PL 40×/0,6 (com mola), WD 3,98 mm

  • PL 60×/0,7 (com mola), WD 2,03 mm

• Oculares 10×/20 mm (par)

• Ocular 10×/20 mm com escala (valor de escala 0,1 mm)

• Adaptador C-mount 1×

• Chave sextavada

• Cabo de alimentação

• Capa anti-pó

• Manual do utilizador e cartão de garantia

Disponível sob pedido

• Oculares 16×/11 mm (par)

• Oculares 20×/11 mm (par)

• Objetivas opcionais: PL 2,5×/0,07, PL 50×/0,7 (com mola), PL 80×/0,8 (com mola), PL 100×/0,85 (com mola)

• Acessório para platina mecânica

• Lâmina de calibração

Especificações técnicas

• ID do produto: 83043

• Marca: MAGUS

• Garantia: 5 anos

• Dimensões da embalagem: 44 × 42 × 67 cm

• Peso de envio: 14,25 kg

• Tipo: biológico, luz/óptico, digital

• Cabeça: trinocular, Siedentopf, inclinação de 30°

• Gama de ampliações padrão: 50×–600×

• Gama de ampliações opcionais: 25×–2000×

• Diâmetro do tubo da ocular: 23,2 mm

• Objetivas: planacromáticas infinity, livres de tensão; concebidas para amostras sem lamelas de cobertura; altura parafocal 45 mm

• Cabeça rotativa: 5 posições, centrada

• Platina: Ø150 mm, rotação de 360°, centrada; nónio para leituras de 0,1°

• Condensador: Abbe NA 1,25 com diafragma de abertura ajustável e lente giratória

• Focagem: macrométrica coaxial (com bloqueio e ajuste de tensão) e micrométrica, resolução de 0,002 mm

• Iluminação: halogéneo, intensidade ajustável; luz transmitida e refletida 12 V/30 W

• Filtros de luz refletida: fosco, amarelo, verde, azul

• Intervalo de temperatura de funcionamento: +5 °C a +35 °C

• Polarizador: luz transmitida com marcações a 0°, 90°, 180°, 270° e rotação total de 360°; polarizador de luz refletida removível

• Tubo intermédio: analisador incorporado com rotação de 0–360° e escala nónio; lente de Bertrand; ranhura para compensador

• Compensadores incluídos: λ, λ/4, cunha de quartzo

• Métodos de observação: campo claro e polarização

• Acessório de proteção fornecido: capa anti-pó

Especificações da câmara (MAGUS CHD40)

• Sensor: Sony Exmor/Starvis CMOS a cores

• Resolução: 8 MP, até 3840 × 2160

• Interfaces: HDMI 1.4, USB 3.0, Wi-Fi

• Taxa de frames: 30 fps em Full HD (Wi-Fi) e 4K (HDMI/USB 3.0)

• Armazenamento: cartão SD até 32 GB

• Formatos de imagem: JPG, TIF

• Formatos de vídeo: H.264/H.265, MP4

• Intervalo espectral: 380–650 nm com filtro IR incorporado

• Tipo de obturador: obturador eletrónico rolling shutter

• Software: incorporado para modo HDMI; MAGUS View para modo USB

• Corpo da câmara: liga de alumínio CNC

• Alimentação: adaptador 12 V, 1 A; entrada do adaptador 100–240 V, 50/60 Hz

Especificações do monitor (MAGUS MCD40)

• Tipo de painel: IPS

• Tamanho do ecrã: 13.3-inch

• Resolução: 3840 × 2160 (4K)

• Proporção: 16:9

• Brilho: 400 cd/m²

• Ângulos de visualização: 178° / 178°

• Contraste: 1000:1

• Interface: HDMI

• Retroiluminação: LED, com duração até 50.000 horas

• Alimentação: AC 110–220 V ou DC 5–12 V/1 A (Type-C), máximo 12 W
