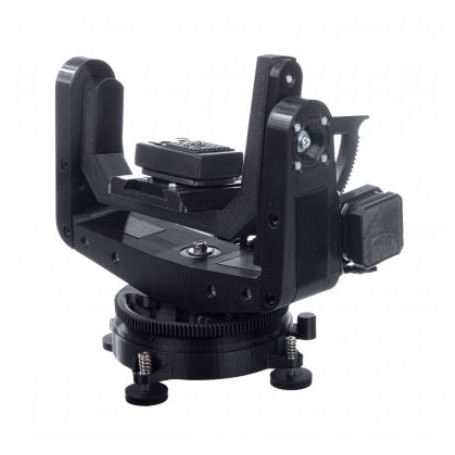

NN Gimbal pentru camera termica

Imaginați-vă că puteți efectua observații convenabile cu o cameră termică din confortul mașinii dvs., fără a fi nevoie să ieșiți afară. Datorită cardanului, acest lucru este acum posibil.

Conduceți și controlați

Gimbalul este echipat cu motoare pas cu pas alimentate de un curent de 12 volți obținut de la priza de brichetă a mașinii. Pentru a asigura o funcționare fără probleme, este utilizat un cip de programare Arduino, o alternativă rentabilă și ușor de utilizat la controlerele complexe. Controlul cardanului se face ușor cu un joystick clasic care determină direcția și viteza de rotație (stânga-dreapta, sus-jos). Joystick-ul are, de asemenea, un potențiometru cu o scară de înclinare treptată, permițând ajustări proporționale ale vitezei de pan și înclinare.

Modul de scanare automată

Una dintre caracteristicile notabile ale cardanului este funcția sa de auto-scanare, care elimină nevoia de operare manuală a joystick-ului. În acest mod, cardanul explorează în mod autonom zona de la dreapta la stânga pe baza unui timp definit de utilizator. Viteza de rotație rămâne constantă pe toată perioada de scanare predefinită. Programarea scanării automate este un proces simplu. Apăsând și menținând joystick-ul, cardanul inițiază o rotație lentă spre stânga până când joystick-ul este eliberat. Această acțiune solicită computerului să salveze durata apăsării joystick-ului și să o folosească pentru viitoare operațiuni de scanare automată.

Ieșirea din modul de scanare automată este la fel de simplă ca și apăsarea scurtă a joystick-ului. O altă apăsare scurtă reactivează scanarea automată cu timpul de scanare preprogramat. Funcția de scanare automată este deosebit de valoroasă atunci când se observă secțiuni mari de teren, cum ar fi câmpurile de cultură, eliminând necesitatea scanării manuale.

Montare convenabilă și sigură

Gimbalul este proiectat pentru o montare ușoară și sigură pe suprafețe metalice. Utilizează patru magneți puternici, fiecare capabil să susțină până la 4 kg, cu un strat protector de cauciuc. Acești magneți asigură o prindere fermă pe plafonul mașinii și pe capacul compartimentului motorului, minimizând preocupările legate de răsturnarea, alunecarea sau deteriorarea vopselei. Pentru a preveni răsucirea cablului de alimentare, baza cardanului încorporează un opritor de rotație, limitând rotirea la 360° într-o direcție. Când montați cardanul pe mașină, poziționați baza astfel încât opritorul de rotație să fie pe partea stângă, îndreptată spre direcția de mers. Pentru observații personale, se recomandă montarea cardanului pe partea dreaptă a plafonului vehiculului. Această configurație permite trecerea cablului în cabină prin fereastra ușii ușor înclinată, reducând stresul inutil asupra cablului.

Vă rugăm să rețineți: Conducerea unui vehicul cu cardanul montat este strict interzisă și se face pe riscul propriu al șoferului. Supraîncărcarea în timpul conducerii poate duce la deconectarea cardanului, ducând la deteriorarea dispozitivului de observare. Gimbalul este destinat exclusiv observațiilor staționare.

Date tehnice:

Producător: NN, Polonia
