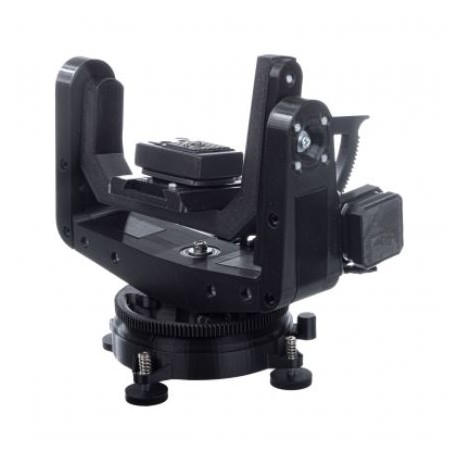

NN Gimbal untuk kamera pencitraan termal

Bayangkan dapat melakukan pengamatan dengan mudah menggunakan kamera pencitraan termal dari kenyamanan mobil Anda, tanpa perlu keluar. Berkat gimbal, ini sekarang menjadi mungkin.

Berkendara dan Kontrol

Gimbal ini dilengkapi dengan motor stepper yang ditenagai oleh arus 12 volt yang diperoleh dari soket pemantik rokok mobil. Untuk memastikan kelancaran operasi, chip pemrograman Arduino, alternatif yang hemat biaya dan mudah digunakan untuk pengontrol yang kompleks, digunakan. Mengontrol gimbal menjadi mudah dengan joystick klasik yang menentukan arah dan kecepatan putaran (kiri-kanan, atas-bawah). Joystick juga dilengkapi potensiometer dengan skala kemiringan bertahap, memungkinkan penyesuaian kecepatan pan dan kemiringan yang proporsional.

Mode Pindai Otomatis

Salah satu fitur penting gimbal adalah fungsi pemindaian otomatisnya, yang menghilangkan kebutuhan pengoperasian joystick manual. Dalam mode ini, gimbal secara mandiri menjelajahi area dari kanan ke kiri berdasarkan waktu yang ditentukan pengguna. Kecepatan rotasi tetap konstan selama periode pemindaian yang telah ditentukan. Memprogram pemindaian otomatis adalah proses yang mudah. Dengan menekan dan menahan joystick, gimbal memulai putaran lambat ke kiri hingga joystick dilepas. Tindakan ini meminta komputer untuk menyimpan durasi penekanan joystick dan menggunakannya untuk operasi pemindaian otomatis di masa mendatang.

Keluar dari mode pemindaian otomatis semudah menekan joystick sebentar. Pers singkat lainnya mengaktifkan kembali pemindaian otomatis dengan waktu pemindaian yang telah diprogram sebelumnya. Fungsi pemindaian otomatis sangat berharga saat mengamati sebagian besar lahan, seperti ladang tanaman, menghilangkan kebutuhan pemindaian manual.

Pemasangan yang Nyaman dan Aman

Gimbal dirancang untuk pemasangan yang mudah dan aman pada permukaan logam. Ini menggunakan empat magnet kuat, masing-masing mampu menahan hingga 4 kg, dengan lapisan karet pelindung. Magnet ini memastikan cengkeraman yang kuat pada atap mobil dan tutup kompartemen mesin, meminimalkan kekhawatiran akan terjatuh, tergelincir, atau merusak cat. Untuk mencegah kabel daya terpuntir, alas gimbal menggabungkan penghenti rotasi, membatasi rotasi 360° dalam satu arah. Saat memasang gimbal di mobil, posisikan dudukan sehingga penghenti putaran berada di sisi kiri, menghadap ke arah perjalanan. Untuk pengamatan pribadi, disarankan untuk memasang gimbal di sisi kanan atap kendaraan. Pengaturan ini memungkinkan kabel diarahkan ke kabin melalui jendela pintu yang sedikit miring, sehingga mengurangi tekanan yang tidak perlu pada kabel.

Harap Dicatat: Mengendarai kendaraan dengan gimbal terpasang sangat dilarang dan dilakukan atas risiko pengemudi sendiri. Overloading saat mengemudi dapat menyebabkan pemutusan gimbal, mengakibatkan kerusakan pada perangkat observasi. Gimbal dimaksudkan semata-mata untuk observasi stasioner.

Data teknis:

Pabrikan: NN, Polandia
