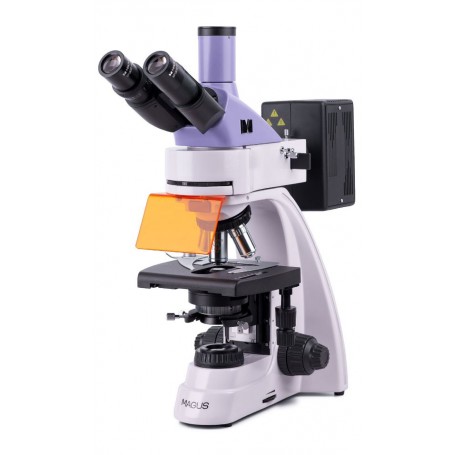

Fluorescenčni mikroskop MAGUS Lum 400

Fluorescenčni mikroskop MAGUS Lum 400 je zasnovan za diagnostiko in raziskave z metodami fluorescenčne (odbita svetloba) in svetlobne (prepustna svetloba) mikroskopije. Z dodatno opremo je mogoče uporabiti tehnike temnega polja, faznega kontrasta in polarizacijske tehnike. Področja uporabe fluorescenčnega mikroskopa: analiza DNK, preučevanje patogenov, sanitarni in epidemiološki nadzor, forenzični pregled itd.

Optika

To je trinokularni mikroskop: glava daljnogleda je nagnjena za 30° in digitalna kamera (ni priložena) je nameščena v tubusu trinokularja. Ker so cevi okularja vrtljive za 360°, jih je enostavno prilagoditi višini uporabnika.

V vrtljivi okular je mogoče namestiti pet objektivov. Vključeni so štirje akromatični objektivi načrta neskončnosti. Eden od njih, fluorescenčni objektiv s 40-kratno povečavo, je zasnovan za opazovanje fluorescence. 4x, 10x in 100x objektivi se uporabljajo za tehniko mikroskopije s svetlim poljem. Dodaten objektiv je mogoče namestiti v prosto režo vrtljivega nosnega nastavka, da dosežete dodatno povečavo znotraj obsega povečave mikroskopa.

Vrtljivi nosni nastavek z objektivi je usmerjen v notranjost – uporabnik lahko vidi objektiv, vstavljen v optično pot.

Osvetlitev

Vir odbite svetlobe je živosrebrna žarnica z močjo 100 W. Nameščena je v notranjosti svetilke, kar zagotavlja učinkovito odvajanje toplote: svetilka se ne pregreje niti med dolgotrajnim delovanjem. Svetilko je mogoče centrirati vzdolž treh osi in tako zagotoviti optimalno osvetlitev delovnega območja. Če jo boste morali zamenjati, bo žarnico dokaj enostavno odstraniti in namestiti. Živosrebrna sijalka je primerna za fluorescentna barvila, ker ima diskretne konice. Osvetljevalec z odbito svetlobo vsebuje štiri vzbujevalne filtre: ultravijolični (UV), vijolični (V), modri (B) in zeleni (G).

Vir prepustne svetlobe: 30W halogenska žarnica. Je dovolj svetel za delo s poljubnimi objektivi katere koli povečave. Zahvaljujoč barvni temperaturi osvetlitve tudi dolga opazovanja ne bodo obremenjevala oči. Sistem osvetlitve vključuje tudi kondenzator. Ima režo za drsnik (fazni kontrast ali temno polje).

V prepuščeni in odbiti svetlobi lahko nastavite Köhlerjevo metodo osvetljevanja. Pri tako nastavljeni osvetlitvi ne pride do zatemnitve robov, vzorec je jasno viden, artefakti slike so odstranjeni.

Oder in mehanizem za fokusiranje

Mikroskop je opremljen z ergonomsko oblikovano mizico brez pozicionirnega stojala. Pri opazovanju v odbiti svetlobi je na mizico postavljena črna plošča za odstranjevanje razpršene svetlobe. Nosilec vzorca je odstranljiv in ga po potrebi odstranite z odvijanjem dveh vijakov. Gumbi za fokusiranje so koaksialni in se nahajajo na vsaki strani mikroskopa. Grobo ostrenje ima gumb za zaklepanje in nastavitev napetosti, fino ostrenje pa se uporablja za nastavitev ostrenja.

Dodatki

Mikroskop MAGUS Lum 400 je mogoče opremiti z dodatnimi dodatki: digitalno kamero, napravo za fazni kontrast, polarizacijsko napravo, kondenzor za temno polje, okularje in objektive, drsnike za temno polje in fazni kontrast. Za merilne objekte lahko konfiguracijo dopolnite s kalibracijskim drsnikom.

Ključne funkcije:

• Tehnike mikroskopiranja: fluorescenca v odbiti svetlobi, svetlo polje v prepuščeni svetlobi
• Druge raziskovalne metode z dodatnimi pripomočki: fazni kontrast, preprosta polarizacija, temno polje
• Trinokularna glava s trinokularno cevjo za namestitev digitalne kamere; 360° vrtljive cevi okularja
• Akromatični objektivi načrta Infinity, vključno s fluo objektivom
• Vir odbite svetlobe: živosrebrna žarnica 100 W, vir prepustne svetlobe: halogenska žarnica 30 W
• Köhlerjeva metoda osvetlitve v prepuščeni in odbiti svetlobi
• Fluorescenčni filtri: ultravijolični (UV), vijolični (V), modri (B), zeleni (G)
• Ergonomski miziček z odstranljivim držalom za vzorce in brez nosilca za pozicioniranje

Komplet vključuje:

• Podnožje z vhodno močjo, virom prepustne svetlobe in kondenzatorjem, mehanizmom za ostrenje, mizo in vrtljivim nosnim nastavkom
• Osvetljevalec z odbito svetlobo
• Svetilka z živim srebrom
• Trinokularna glava
• Akromatski objektiv Infinity plan: PL 4x/0,10 WD 19,8 mm
• Akromatski objektiv Infinity plan: PL 10x/0,25 WD 5,0 mm
• Akromatski objektiv Infinity plan, fluo: PL FL 40x/0,85 (na vzmet) WD 0,42 mm
• Akromatski objektiv Infinity plan: PL 100x/1,25 (vzmetni, olje) WD 0,36 mm
• Okular 10x/22 mm z dolgim očesnim razmikom (2 kosa)
• UV ščit
• C-mount adapter 1x
• Inbus ključ
• Napajalnik živosrebrne sijalke
• Napajalni kabel
• Napajalni kabel osvetljevalnika z odbito svetlobo
• Pokrov proti prahu
• Navodila za uporabo in garancijski list

Specifikacije

ID izdelka 82904

Znamka MAGUS

Garancija 5

EAN 5905555018140

Velikost paketa (DxŠxV) 45,2x30,2x96

Teža pošiljke 16,5

Tip biološki, svetlobni/optični

Trinokularna glava

Šoba Gemel glava (Siedentopf, vrtenje 360°)

Kot naklona glave 30 °

Povečava, x 40–1000 osnovna (*izbirno: 40–1250/1500/2000/2500)

Premer cevi okularja, mm 30

Okularji 10х/22mm, oddaljenost od očesa: 10mm (*opcijsko: 10x/22mm s skalo, 12,5x/14; 15x/15; 20x/12; 25x/9)

Objektivi infinity plan akromatski in fluo objektivi: PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85, PL 100x/1,25 (olje); parfokalna razdalja 45 mm (*izbirno: PL FL 10x/0,35, PL 60x/0,80 ∞/0,17)

Vrtljivi nosni nastavek za 5 objektivov

Delovna razdalja, mm 19,8 (4x); 5,0 (10x); 0,42 (FL 40x); 0,36 (100x); 2,37 (FL 10x); 0,46 (60x)

Interpupilarna razdalja, mm 48-75

Oder, mm 180x150

Območje premikanja mize, mm 75/50

Oder ima dvoosno mehansko oder brez stojala za pozicioniranje

Kondenzator Abbe kondenzator, NA 1,25, sredinsko nastavljiv, nastavljiv po višini, nastavljiva diafragma zaslonke, reža za drsnik za temno polje in drsnik za fazni kontrast, nastavek za lastovičji rep

Zaslonka z nastavljivo zaslonko, nastavljiva zaslonka z zaslonko

Koaksialno ostrenje, grobo ostrenje (21 mm, 39,8 mm/krog, z gumbom za zaklepanje in gumbom za nastavitev napetosti) in fino ostrenje (0,002 mm)

Osvetlitev fluorescentna, halogenska

Nastavitev svetlosti da

Napajalno omrežje AC, 85–265V, 50/60Hz

Vrsta svetlobnega vira odbita svetloba: živosrebrna sijalka 100 W; prepustna svetloba: 12V/30W halogenska žarnica

Delovno temperaturno območje, °C 5...+35

Možnost priključitve dodatne opreme faznokontrastne naprave (kondenzator in objektivi), temnopoljskega kondenzatorja (suhi ali oljni), polarizacijskih naprav (polarizator in analizator), temnopoljskega drsnika

Uporabniški nivo izkušeni uporabniki, profesionalci

Stopnja težavnosti montaže in namestitve je zapletena

Fluorescentni modulni filtri: ultravijolični (UV), vijolični (V), modri (B), zeleni (G)

Fluorescenčni filter: tip filtra, valovna dolžina vzbujanja/dihroično zrcalo/emisijska valovna dolžina ultravijolično (UV), 320–380 nm/425 nm/435 nm; vijolična (V), 380–415 nm/455 nm/475 nm; modra (B), 450–490 nm/505 nm/515 nm; zelena (G), 495–555 nm/585 nm/595 nm

Uporaba laboratorijska/medicinska

Dvojna lokacija osvetlitve

Raziskovalna metoda svetlo polje, fluorescenca

Torbica/kovček/torba v kompletu protiprašnega pokrova
