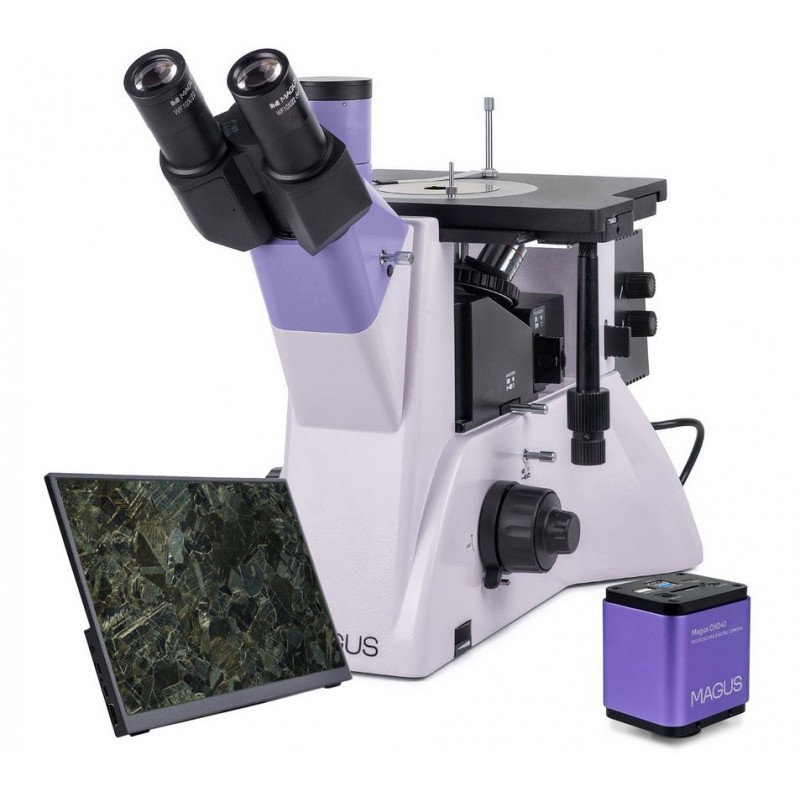

Magus Metal VD700 BD LCD metalurški inverzni digitalni mikroskop (83039)

Magus Metal VD700 BD LCD metalurški inverzni digitalni mikroskop (83039)

Ta napredni inverzni metalurški mikroskop je zasnovan za profesionalno analizo materialov v industrijskih, raziskovalnih in akademskih okoljih. Omogoča podroben pregled kovin, zlitin, polprevodnikov in drugih neprosojnih vzorcev, vključno z velikimi in težkimi primerki do 2 kg. Sistem vključuje visokoločljivo digitalno kamero in namenski monitor za vizualizacijo v realnem času. Zaradi vsestranskih opazovalnih tehnik in robustne konstrukcije je primeren za zahtevne laboratorijske in kontrolne aplikacije.

Splošni opis

Mikroskop ima inverzno zasnovo, kjer je revolver pod vzorcem, opazovanje pa poteka z odbojno svetlobo. Podpira tehnike svetlega polja, temnega polja in polarizirane svetlobe. Sistem se pogosto uporablja v tovarnah, laboratorijih, na univerzah in raziskovalnih centrih za strukturno analizo in inšpekcijske naloge.

Digitalna kamera

Priložena digitalna kamera MAGUS CHD40 ima 8 MP senzor in podpira samodejno preklapljanje med 4K (3840×2160 px) in Full HD (1920×1080 px) glede na priključeni zaslon. Ponuja več možnosti povezovanja, vključno s HDMI, USB 3.0 in Wi-Fi.

• Povezava HDMI omogoča neposredno uporabo z monitorjem, televizorjem ali projektorjem brez računalnika
• USB 3.0 in Wi-Fi omogočata povezavo z računalnikom
• Gladko snemanje videa pri 30 fps brez zamikov ali izpadov sličic
• Visokokakovostna slika z odličnimi podrobnostmi in natančnim prikazom barv
• SONY Exmor/Starvis CMOS senzor zagotavlja nizko šumnost in visoko občutljivost tudi pri šibki svetlobi
• Vgrajena programska oprema podpira zajem slik, snemanje videa, urejanje in meritve

Monitor

Monitor MAGUS MCD40 je zasnovan za brezhibno integracijo z mikroskopskim sistemom.

• 13.3-inch zaslon z IPS matriko za široke vidne kote
• 4K ločljivost (3840×2160 px) za ostre in žive slike
• Natančen prikaz barv tudi pri pogledu pod kotom
• Lahko se namesti na stojalo, pritrdi na kamero ali mikroskop

Optični sistem

Glava mikroskopa se lahko namesti v standardni orientaciji ali obrne za 180° za večjo prilagodljivost. Vključuje trinokularno cev in stranski priključek za kamero, kar omogoča več možnosti namestitve kamer in zaslonov.

• Možnosti delitve žarka: 50:50 in 100:0 (glava), 100:0 in 0:100 (telo)
• Petmestni revolver pod vzorcem
• BD objektivi z dolgo delovno razdaljo, optimizirani za svetlo in temno polje
• Vključeni štirje objektivi, ena reža je še prosta

Osvetlitev

50W halogenska svetilka zagotavlja toplo, udobno osvetlitev, primerno za dolgotrajno opazovanje.

• Nastavljiva svetlost in visoka intenzivnost svetlobe za vse tehnike
• Köhlerjeva osvetlitev s pomočjo aperturne in poljske zaslonke
• Svetlobni vir je mogoče centrirati po treh oseh
• Integrirani polarizacijski in temnopoljski pripomočki

Miza in ostrenje

Miza je zasnovana za velike in težke vzorce ter zagotavlja stabilnost in natančno pozicioniranje.

• Velikost mize: 242 × 200 mm
• Vrtljiva plošča mize (Ø130 mm) z zamenljivimi odprtinami: 10 mm, 20 mm, 30 mm
• Dvosmerno mehansko pomikanje (X/Y)
• Soaksialni grobi in fini gumbi za ostrenje na obeh straneh
• Grobo ostrenje vključuje nastavitev napetosti in zaklepni mehanizem
• Natančnost finega ostrenja: 0,002 mm

Dodatki in razširljivost

Mikroskop je mogoče nadgraditi z dodatnimi dodatki, kot so okularji, objektivi, digitalne kamere in kalibracijske lamele za razširitev funkcionalnosti.

Ključne značilnosti

• Primeren za velike in težke vzorce do 2 kg
• Opazovanje v svetlem polju, temnem polju in s polarizirano svetlobo
• Rotirajoča glava mikroskopa (180°)
• Več možnosti namestitve kamer in monitorjev
• Močna 50W halogenska osvetlitev s Köhlerjevo nastavitvijo
• Razširljiv sistem z dodatnimi dodatki

Vključene komponente

• Digitalna kamera MAGUS CHD40 z dodatki (HDMI kabel, USB kabel, Wi-Fi adapterji, SD kartica, miška, napajalnik, programska oprema)
• MAGUS MCD40 LCD monitor
• Osnova mikroskopa s sistemom ostrenja, mizo in revolverjem
• Osvetljevalnik za odbojno svetlobo
• Trinokularna glava
• Planarno akromatski objektivi: 5x, 10x, 20x, 50x
• Dva okularja 10x/22 mm
• C-mount adapter
• Orodja, napajalni kabel, zaščitni pokrov, dokumentacija

Izbirni dodatki (na zahtevo)

• Dodatni okularji (10x z lestvico, 12,5x, 15x, 20x, 25x)
• Dodatni objektivi (40x, 60x, 80x, 100x suhi)
• Kalibracijska lamela

Tehnične specifikacije

• ID izdelka: 83039
• Blagovna znamka: MAGUS
• Garancija: 5 let
• Območje povečave: 50x – 500x (razširljivo do 2500x)
• Glava: trinokularna, Siedentopf, 45° naklon, vrtljiva za 180°
• Medzenična razdalja: 48–75 mm
• Okularji: 10x/22 mm
• Objektivi: infinity plan akromatski BD (5x, 10x, 20x, 50x)
• Revolver: 5-mestni
• Delovne razdalje: 9,7 mm (5x) do 0,4 mm (100x)
• Osvetlitev: halogenska, 12V / 50W
• Filtri: zeleni, modri, rumeni, mat
• Napajanje: AC 110–220V, DC 5–12V/1A (Type-C)
• Delovna temperatura: običajno 5°C do 35°C
• Senzor kamere: SONY Exmor/Starvis CMOS, 8 MP
• Maksimalna ločljivost: 3840×2160 px
• Vmesniki: HDMI, USB 3.0, Wi-Fi
• Monitor: 13,3", IPS, 4K ločljivost, 16:9
• Svetilnost: 400 cd/m²
• Kontrastno razmerje: 1000:1
• Vidni koti: 178° vodoravno / 178° navpično
• Tip montaže: C-mount
• Hitrost sličic: 30 fps (Full HD in 4K glede na vmesnik)
• Podprti sistemi: Windows, macOS, Linux

Dodatne informacije

• Zasnovan za izkušene uporabnike in strokovnjake
• Primeren za metalurške aplikacije
• Vključuje dodatke za temno polje in polarizacijo
• Dobavljen z zaščitnim pokrovom proti prahu
• Zahteva skrbno sestavo in namestitev
