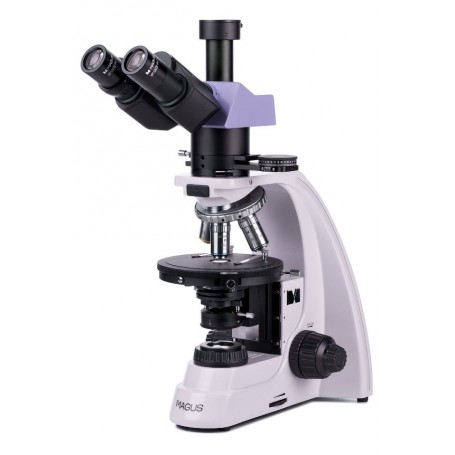

MAGUS Pol 800 polariserande mikroskop

Mikroskopet är designat för att studera anisotropa geologiska, biologiska och polymera prover i polariserat och transmitterat ljus.

Ett polariserande mikroskop använder dubbelbrytningen av ett anisotropt prov för att leverera en bild. Planpolariserat ljus, när det passerar genom ett anisotropt prov, delas upp i två strålar och ändrar polarisationsplanet. Analysatorn för vibrationerna från strålarna till samma plan och axel, vilket orsakar destruktiv och konstruktiv interferens mellan de två vågfronterna. Den ljusa bilden med hög kontrast ändrar färg när scenen roterar.

Detta mikroskop har ansträngningsfria objektiv. Det mellanliggande röret håller analysatorn och Bertrand-linsen, och den har en plats för kompensatorer. Mikroskopet används inom kristallografi, petrografi, mineralogi, kriminalteknik, medicin och andra vetenskapsområden.

Mikroskophuvud

Trinokulärt huvud med infinity plan akromatiska mål. Digitala bildfångstanordningar är monterade i trinokulärt rör. Med ratten för val av okular/kameraljusbana kan du rikta ljusstrålen till antingen digitalkameran eller okularrören. Dioptrijusteringen finns på det vänstra röret.

Roterande näspjäs

Fem mål. Ett extra objektiv kan också installeras i en ledig plats för att uppnå extra förstoring. Utformningen av det roterande nosstycket ("bort från betraktaren") frigör utrymme längst fram på scenen så att användaren kan se objektivet infört i den optiska banan. De roterande nosstyckena är centrerade för att rikta in objektivets och mikroskopets optiska axel.

Mål

Infinity plan akromatiska objektiv är utformade specifikt för observationer av polariserat ljus: Den töjningsfria optiken säkerställer att dubbelbrytningen kommer från provet och inte från de optiska elementen. Designad för användning med 0,17 mm tjocka täckglas.

Fokuseringsmekanism

Koaxiala grov- och finfokuseringsrattar är placerade längst ner på stativet på båda sidor. Användaren kan lägga händerna på bordet och ta en avslappnad pose medan han observerar. Fokusjusteringen är smidig och enkel.

Utformningen av fokuseringsmekanismen ger snabb justering av mikroskopet efter byte av studieobjekt. För detta ändamål finns en grovfokuseringslåsknapp på höger sida. Grovspänningen kan justeras genom att vrida ringen på vänster sida.

Skede

Steget roterar 360° för att se provets färgförändring när polarisatorn och analysatorn är i korsad orientering. Scenen har en gradering av rotationsvinkeln. Med vernierskalan görs mätningar med en noggrannhet på 0,1°.

Scenen kan centreras med två skruvar eftersom analysen av ett anisotropiskt objekt i polariserat ljus kräver exakt inriktning av scenens rotationsaxel med mikroskopets optiska axel.

Ljuskälla

Halogenlampor avger ljus med en färgtemperatur som möjliggör bekvämt arbete. 30W-lampan är tillräckligt ljus för att du ska kunna observera med 4x till 100x förstoringsobjektiv som används för ljusfältsmikroskopi och polariserat ljus.

Genomsänt ljus belysning

Köhler-belysning: justerbart fältbländare; centrerad och höjdjusterbar Abbe-kondensor med justerbar bländare och vridbar hjälplins. NA = 1,25. Polarisatorn är 0–360° roterbar, med fyra rotationsvinklar på 0°, 90°, 180°, 270° markeringar på skalan. Analysatorn roterar 360° och vernierskalan på analysatorn ger noggrann vinkelmätning.

Köhler belysning

Köhlers belysningsinställning förbättrar bildkvaliteten på ett prov. Med sådan belysning kan du uppnå maximal upplösning på varje objektiv och en enhetlig belysning av synfältet utan att mörkare i kanterna. Studieobjektet är i skarpt fokus och bildartefakterna tas bort.

Studerar prover i polariserat ljus

Det mellanliggande röret håller analysatorn och Bertrand-linsen, och den har en plats för kompensatorer. Analysatorn sätts in i ljusbanan för att observera objekt i polariserat ljus. När polarisatorn och analysatorn roterar ändras polarisationsvinkeln. Du kan uppnå en ömsesidigt vinkelrät position genom att ställa båda filtren i läge "0". När mikroskopstativet roteras, beroende på polarisationsvinkeln, reflekterar provets yta ljuset annorlunda. Bertrand-linsen används för konoskopiska studier. Kompensatorerna är designade för att förbättra kontrasten hos prover med svag dubbelbrytning.

Tillbehör

Det finns en rad tillbehör som är designade speciellt för detta mikroskop.

Ytterligare mål kan användas för att studera föremål upp till 0,22 µm.

Okular utökar mikroskopets förstoringsområde. Ytterligare okular hjälper dig att utnyttja den fulla potentialen hos ett objektiv som används oftare.

En digitalkamera som matar ut mikroskopbilden på en monitor, lagrar filer och som har programvara som tar realtidsmätningar av prover. En kalibreringsslid för att mäta objekt som kan kombineras med ett okular med en våg eller kameramjukvaran.

Nyckelfunktioner:

• Studie av anisotropa prover i polariserat och transmitterat ljus
• Kraftfull 30W halogengenomsläpplig ljuskälla som ger starkt naturligt ljus
• Bertrand-lins för konoskopi och ortoskopi, kompensatorer och Köhler-belysning
• Trinokulärt huvud med trinokulärt rör för montering av en digitalkamera; 100:0 och 0:100 stråldelning
• Planera akromatiska ansträngningsfria objektiv eliminerar de falska optiska effekterna
• Bekväm inriktning av de roterande nosstyckena och scenen
• Vridbar rund scen med nockskala för exakt vinkelmätning
• Brett utbud av valfria tillbehör

Satsen innehåller:

• Sockel med strömingång, genomsänd ljuskälla och kondensor, fokuseringsmekanism, scen och roterande nosstycke
• Trinokulärt huvud
• Mellanrör med Bertrand-lins, en analysator och en kompensatorplats
• Kompensatorer: λ kompensator, λ/4 kompensator, kvartskil
• Infinity plan akromatisk objektiv: PL 4x/0,10 WD 21mm
• Infinity plan akromatisk objektiv: PL 10x/0,25 WD 5,0 mm
• Infinity plan akromatisk objektiv: PL 40x/0,65 (fjäderbelastad) WD 0,66 mm
• Infinity plan akromatisk objektiv: PL 60x/0,80 (fjäderbelastad) WD 0,46 mm
• Okular 10x/22mm med lång ögonavlastning (2 st.)
• 10x/22mm okular med skala. Skalvärde: 0,1 mm
• C-monteringsadapter 1x
• Insexnyckel
• Strömsladd
• Dammskydd
• Användarmanual och garantikort

Specifikationer

Produkt-ID 82911

Märke MAGUS

Garanti 5

EAN 5905555018508

Paketstorlek (LxBxH) 43,1x27,1x63

Fraktvikt 14,5

Typ biologisk, lätt/optisk

Trinokulärt huvud

Munstycke Siedentopf

Huvudets lutningsvinkel 30°

Förstoring, x 40–600 grundkonfiguration (*valfritt: 40–1000/1250/1500/2000/2500)

Okularrörets diameter, mm 30

Okular 10х/22mm, ögonavlastning: 10mm; 10x/22mm med en skala (*valfritt: 10x/22mm med hårkors, 12,5x/14; 15x/15; 20x/12; 25x/9)

Mål infinity plan akromatisk, spänningsfri: PL 4x/0,10; PL 10x/0,25; PL 40x/0,65; PL 60x/0,80 (*valfritt: PL 5x/0,12; PL 20x/0,4; PL 100x/1,25 (olja); PL 100x/0,8 (torr)); parfokal höjd 45 mm, designad för arbete med 0,17 mm tjocka täckglas

Roterande nosstycke för 5 mål, centrering

Arbetsavstånd, mm 21 (4x); 5,0 (10x); 0,66 (40x); 0,46 (60x); 26,1 (5x); 8,8 (20x); 0,36 (100x (olja)); 2,02 (100x (torr))

Pupillavstånd, mm 48 — 75

Scen, mm Ø150

Scenen har 360° roterbar, centrerad, 1° gradering av rotationsvinkeln; en nockskala för mätning av vinklar med en noggrannhet på 0,1°

Okulardioptrijustering, dioptrier ±5 (på vänster rör)

Kondensor Abbe kondensor NA 1.25 med justerbar bländare och en vridbar lins

Bländare justerbar bländare, justerbar irisfältsbländare

Fokus koaxial, grovfokusering (21 mm, 39,8 mm/cirkel, med låsknapp och spänningsjusteringsratt) och finfokusering (0,002 mm)

Belysning halogen

Justering av ljusstyrka ja

Strömförsörjning 220±22V, 50Hz, AC-nätverk

Ljuskälla typ halogenlampa: 12V/30W

Drifttemperaturområde,°C 5...+35

Erfarna användare, proffs på användarnivå

Svårighetsgrad för montering och installation komplicerad

Polarisator med 0°, 90°, 180°, 270° markeringar på skalan; 360° vridbar

Mellanrör inbyggd analysator med rotation 0–360°; en nockskala för mätning av vinklar med en noggrannhet på 0,1°; Bertrand lins; plats för installation av kompensatorer

Kompensator λ kompensator; λ/4 kompensator; kvartskil

Applikationslaboratorium/medicinsk

Belysningsplats lägre

Forskningsmetod ljusfält, polarisering

Påse/fodral/påse i uppsatt dammskydd
