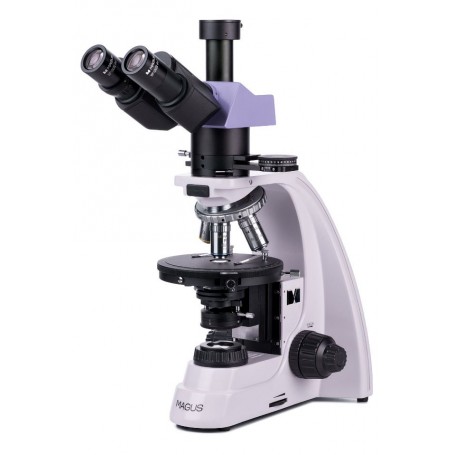

Polariseeriv mikroskoop MAGUS Pol 800

Mikroskoop on mõeldud anisotroopsete geoloogiliste, bioloogiliste ja polümeersete proovide uurimiseks polariseeritud ja läbivas valguses.

Polariseeriv mikroskoop kasutab kujutise edastamiseks anisotroopse proovi kahekordset murdumist. Tasapinnaliselt polariseeritud valgus jaguneb anisotroopse proovi läbimisel kaheks kiireks ja muudab polarisatsioonitasapinda. Analüsaator viib kiirte vibratsioonid samale tasapinnale ja teljele, põhjustades seeläbi destruktiivseid ja konstruktiivseid häireid kahe lainefrondi vahel. Hele ja suure kontrastsusega pilt muudab lava pöörlemisel värvi.

Sellel mikroskoobil on pingevabad objektiivid. Vahetorusse mahub analüsaator ja Bertrandi lääts ning sellel on pesa kompensaatorite jaoks. Mikroskoopi kasutatakse kristallograafias, petrograafias, mineraloogias, kohtuekspertiisis, meditsiinis ja muudes teadusvaldkondades.

Mikroskoobi pea

Trinokulaarne pea lõpmatuse plaaniga akromaatiliste objektiividega. Trinokulaarsesse torusse on paigaldatud digitaalsed pildistamisseadmed. Okulaari/kaamera valgustee valiku nupp võimaldab suunata valguskiire kas digikaamerasse või okulaari torudesse. Dioptri reguleerimine on vasakul torul.

Pöörlev ninaots

Viis eesmärki. Täiendava suurenduse saavutamiseks saab vabasse pessa paigaldada ka täiendava objektiivi. Pöörleva ninaosa disain ("vaatlejast eemal") vabastab ruumi lava ees, nii et kasutaja näeb optilisse teekonda sisestatud objektiivi. Pöörlevad ninaosa pilud on tsentreeritud, et joondada objektiivi ja mikroskoobi optiline telg.

Eesmärgid

Lõpmatuse plaaniga akromaatilised objektiivid on loodud spetsiaalselt polariseeritud valguse vaatlusteks: Pingutusevaba optika tagab, et kahekordne murdumine tuleneb proovist, mitte optilistest elementidest. Mõeldud kasutamiseks 0,17 mm paksuste katteklaasidega.

Teravustamismehhanism

Koaksiaalsed jämedad ja peened teravustamisnupud asuvad aluse allosas mõlemal küljel. Kasutaja saab asetada oma käed lauale ja võtta vaatlemise ajal lõdvestunud poosi. Teravustamise reguleerimine on sujuv ja vaevatu.

Fookusmehhanismi konstruktsioon võimaldab mikroskoobi kiiret reguleerimist pärast uurimisobjekti vahetamist. Selleks asub paremal küljel jäme teravustamise lukustusnupp. Jämedat pinget saab reguleerida vasakpoolset rõngast keerates.

Lava

Lava pöörleb 360°, et näha proovi värvimuutust, kui polarisaator ja analüsaator on ristsuunas. Laval on pöördenurga gradatsioon. Noonuse skaalaga tehakse mõõtmised 0,1° täpsusega.

Lava saab tsentreerida kahe kruviga, kuna anisotroopse objekti analüüs polariseeritud valguses eeldab lava pöörlemistelje täpset joondamist mikroskoobi optilise teljega.

Valgusallikas

Halogeenpirnid kiirgavad mugavat tööd võimaldava värvitemperatuuriga valgust. 30 W pirn on piisavalt hele, et saaksite jälgida 4x kuni 100x suurendusega objektiive, mida kasutatakse ereda välja ja polariseeritud valguse mikroskoopias.

Läbiva valguse valgustus

Köhleri valgustus: reguleeritav välja diafragma; tsentreeritud ja reguleeritava kõrgusega Abbe kondensaator reguleeritava ava diafragma ja pööratava lisaobjektiiviga. NA = 1,25. Polarisaator on 0–360° pööratav, skaalal on neli pöördenurka 0°, 90°, 180°, 270°. Analüsaator pöörleb 360° ja analüsaatoril olev noonuse skaala tagab täpse nurgamõõtmise.

Köhleri valgustus

Köhleri valgustuse seadistus parandab proovi pildikvaliteeti. Sellise valgustusega saate saavutada iga objektiivi maksimaalse eraldusvõime ja vaatevälja ühtlase valgustuse ilma servade tumenemiseta. Uuritav objekt on teravas fookuses ja pildiartefaktid eemaldatakse.

Proovide uurimine polariseeritud valguses

Vahetorusse mahub analüsaator ja Bertrandi lääts ning sellel on pesa kompensaatorite jaoks. Analüsaator sisestatakse valgusteele, et jälgida objekte polariseeritud valguses. Kui polarisaator ja analüsaator pöörlevad, muutub polarisatsiooninurk. Saate saavutada vastastikku risti asetseva positsiooni, seades mõlemad filtrid asendisse "0". Mikroskoobi aluse pööramisel peegeldab proovi pind sõltuvalt polarisatsiooninurgast valgust erinevalt. Bertrandi objektiivi kasutatakse konoskoopilisteks uuringuteks. Kompensaatorid on mõeldud nõrga kaksikmurdusega proovide kontrasti suurendamiseks.

Aksessuaarid

On olemas rida tarvikuid, mis on spetsiaalselt selle mikroskoobi jaoks loodud.

Täiendavaid objektiive saab kasutada kuni 0,22µm suuruste objektide uurimiseks.

Okulaarid laiendavad mikroskoobi suurendusulatust. Täiendavad okulaarid aitavad teil kasutada sagedamini kasutatava objektiivi kogu potentsiaali.

Digikaamera, mis väljastab mikroskoobi kujutise monitorile, salvestab failid ja millel on tarkvara, mis mõõdab proove reaalajas. Kalibreerimisklapp objektide mõõtmiseks, mida saab kombineerida skaala või kaamera tarkvaraga okulaariga.

Põhijooned:

• Anisotroopsete proovide uurimine polariseeritud ja läbivas valguses
• Võimas 30 W halogeenvalgusallikas, mis pakub eredat loomulikku valgust
• Bertrandi lääts konoskoopiaks ja ortoskoopiaks, kompensaatorid ja Köhleri valgustus
• Trinokulaarse toruga trinokulaarpea digikaamera paigaldamiseks; 100:0 ja 0:100 kiire poolitamine
• Plan akromaatilised pingevabad objektiivid kõrvaldavad valed optilised efektid
• Pöörlevate ninaosa pilude ja lava mugav joondamine
• Pööratav ümmargune lava koos noonuse skaalaga nurga täpseks mõõtmiseks
• Lai valik lisatarvikuid

Komplekt sisaldab:

• Toitesisendi, läbiva valgusallika ja kondensaatori, teravustamismehhanismi, lava ja pöörleva ninaotsaga alus
• Trinokulaarne pea
• Bertrandi läätse, analüsaatori ja kompensaatori pesaga vahetoru
• Kompensaatorid: λ kompensaator, λ/4 kompensaator, kvartskiil
• Lõpmatuse plaaniga akromaatiline objektiiv: PL 4x/0,10 WD 21mm
• Lõpmatuse plaaniga akromaatiline objektiiv: PL 10x / 0,25 WD 5,0 mm
• Lõpmatuse plaaniga akromaatiline objektiiv: PL 40x/0,65 (vedruga) WD 0,66 mm
• Lõpmatuse plaaniga akromaatiline objektiiv: PL 60x/0,80 (vedruga) WD 0,46 mm
• Okulaar 10x/22mm pika silmareljeefiga (2 tk.)
• 10x/22mm okulaar koos skaalaga. Skaala väärtus: 0,1 mm
• C-kinnitusega adapter 1x
• Kuuskantvõti
• Voolujuhe
• Tolmukate
• Kasutusjuhend ja garantiikaart

Tehnilised andmed

Toote ID 82911

Kaubamärk MAGUS

Garantii 5

EAN 5905555018508

Pakendi suurus (PxLxK) 43,1x27,1x63

Saate kaal 14,5

Tüüp bioloogiline, kerge/optiline

Pea trinokulaar

Otsik Siedentopf

Pea kaldenurk 30°

Suurendus, x 40–600 põhikonfiguratsioon (*valikuline: 40–1000/1250/1500/2000/2500)

Okulaari toru läbimõõt, mm 30

Okulaarid 10х/22mm, silmade reljeef: 10mm; 10х/22mm koos skaalaga (*valikuline: 10x/22mm koos ristmikuga, 12,5x/14; 15x/15; 20x/12; 25x/9)

Eesmärgid lõpmatusplaan akromaatiline, pingevaba: PL 4x/0,10; PL 10x/0,25; PL 40x/0,65; PL 60x/0,80 (*valikuline: PL 5x/0,12; PL 20x/0,4; PL 100x/1,25 (õli); PL 100x/0,8 (kuiv)); parfokaalkõrgus 45 mm, mõeldud töötamiseks 0,17 mm paksuste katteklaasidega

Pöörlev ninaotsik 5 objektiivile, tsentreerimine

Töökaugus, mm 21 (4x); 5,0 (10x); 0,66 (40x); 0,46 (60x); 26,1 (5x); 8,8 (20x); 0,36 (100x (õli)); 2.02 (100x (kuiv))

Pupillidevaheline kaugus, mm 48-75

Lava, mm Ø150

Laval on 360° pööratav, tsentreerimine, pöördenurga astmestus 1°; noonuse skaala nurkade mõõtmiseks 0,1° täpsusega

Okulaari dioptri reguleerimine, dioptrid ±5 (vasakul torul)

Condenser Abbe kondensaator NA 1.25 reguleeritava diafragma ja pööratava objektiiviga

Diafragma reguleeritava avaga diafragma, reguleeritava iirisevälja diafragma

Koaksiaalne teravustamine, jäme teravustamine (21 mm, 39,8 mm/ring, koos lukustusnupu ja pinge reguleerimise nupuga) ja peen teravustamine (0,002 mm)

Valgustus halogeen

Heleduse reguleerimine jah

Toide 220±22V, 50Hz, vahelduvvooluvõrk

Valgusallika tüüpi halogeenlamp: 12V/30W

Töötemperatuuri vahemik,°C 5...+35

Kasutajatasemel kogenud kasutajad, professionaalid

Montaaži ja paigaldamise raskusaste on keeruline

Polarisaator skaalal 0°, 90°, 180°, 270° märkidega; 360° pööratav

Vahetoru sisseehitatud analüsaator pöörlemisega 0–360°; noonuse skaala nurkade mõõtmiseks 0,1° täpsusega; Bertrandi objektiiv; pesa kompensaatorite paigaldamiseks

kompensaator λ kompensaator; λ/4 kompensaator; kvartskiil

Rakenduslabor/meditsiiniline

Valgustuse koht madalam

Uurimismeetod hele väli, polarisatsioon

Kott/ümbris/kott komplektis tolmukattes
