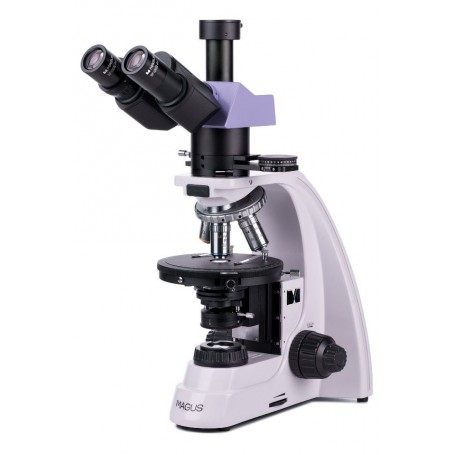

MAGUS Pol 800 Polarize Mikroskop

Mikroskop, polarize ve iletilen ışıkta anizotropik jeolojik, biyolojik ve polimerik örnekleri incelemek için tasarlanmıştır.

Polarizasyon mikroskobu, bir görüntü iletmek için anizotropik bir numunenin çift kırılmasını kullanır. Düzlem polarize ışık, anizotropik bir numuneden geçerken iki ışına bölünür ve polarizasyon düzlemini değiştirir. Analizör, ışınların titreşimlerini aynı düzlem ve eksene getirerek iki dalga cephesi arasında yıkıcı ve yapıcı girişimin oluşmasına neden olur. Parlak, yüksek kontrastlı görüntünün rengi, sahne döndüğünde renk değiştirir.

Bu mikroskobun gerilimsiz hedefleri vardır. Ara tüp analizörü ve Bertrand merceğini tutar ve kompansatörler için bir yuvaya sahiptir. Mikroskop kristalografi, petrografi, mineraloji, adli tıp, tıp ve diğer bilim alanlarında kullanılır.

Mikroskop kafası

Sonsuzluk planı renksiz hedefleri olan üç gözlü kafa. Dijital görüntü yakalama cihazları trinoküler tüpün içine monte edilir. Mercek/kamera ışık yolu seçim düğmesi, ışık ışınını dijital kameraya veya mercek tüplerine yönlendirmenize olanak tanır. Diyoptri ayarı sol tüptedir.

Döner burunluk

Beş hedef. Ekstra büyütme elde etmek için boş bir yuvaya ek bir objektif de takılabilir. Döner burun parçasının ("gözlemciden uzakta") tasarımı, sahnenin ön kısmında yer açarak kullanıcının optik yola yerleştirilen hedefi görebilmesini sağlar. Döner burunluk yuvaları, objektifin ve mikroskobun optik eksenini hizalamak için ortalanmıştır.

Hedefler

Sonsuzluk planlı akromatik hedefler, özellikle polarize ışık gözlemleri için tasarlanmıştır: Gerilimsiz optikler, çift kırılmanın optik elemanlardan değil numuneden gelmesini sağlar. 0,17 mm kalınlığında lamellerle kullanılmak üzere tasarlanmıştır.

Odaklanma mekanizması

Koaksiyel kaba ve ince odaklama düğmeleri standın alt kısmında her iki tarafta bulunur. Kullanıcı ellerini masaya koyabilir ve gözlemlerken rahat bir poz alabilir. Odaklanma ayarı sorunsuz ve zahmetsizdir.

Odaklanma mekanizmasının tasarımı, çalışma nesnesi değiştirildikten sonra mikroskobun hızlı ayarlanmasını sağlar. Bu amaçla sağ tarafta kaba odaklama kilit düğmesi bulunur. Kaba gerginlik, sol taraftaki halkayı çevirerek ayarlanabilir.

Sahne

Polarizör ve analizör çapraz yönde olduğunda numunenin renk değişimini görüntülemek için tabla 360° döner. Sahnede dönme açısında bir derecelenme vardır. Vernier skalası ile ölçümler 0,1° hassasiyetle yapılır.

Anizotropik bir nesnenin polarize ışıkta analizi, sahnenin dönme ekseninin mikroskobun optik ekseni ile hassas bir şekilde hizalanmasını gerektirdiğinden, sahne iki vidayla ortalanabilir.

Işık kaynağı

Halojen ampuller rahat çalışmaya imkan verecek renk sıcaklığında ışık yayar. 30W ampul, aydınlık alan ve polarize ışık mikroskobu için kullanılan 4x ila 100x büyütme hedefleriyle gözlemlemenizi sağlayacak kadar parlaktır.

İletilen ışık aydınlatması

Köhler aydınlatması: ayarlanabilir alan diyaframı; Ayarlanabilir açıklık diyaframına ve dönebilen yardımcı lense sahip, ortalanmış ve yüksekliği ayarlanabilen Abbe yoğunlaştırıcı. NA = 1,25. Polarizör 0–360° dönebilir ve ölçekte 0°, 90°, 180°, 270° işaretli dört dönüş açısı bulunur. Analizör 360° döner ve analizör üzerindeki verniye ölçeği doğru açı ölçümü sağlar.

Köhler aydınlatması

Köhler aydınlatma kurulumu bir numunenin görüntü kalitesini artırır. Bu tür bir aydınlatmayla, her objektifte maksimum çözünürlük ve kenarlarda kararma olmadan görüş alanının eşit şekilde aydınlatılmasını sağlayabilirsiniz. Çalışma nesnesine keskin bir şekilde odaklanılır ve görüntüdeki yapaylıklar ortadan kaldırılır.

Örneklerin polarize ışıkta incelenmesi

Ara tüp analizörü ve Bertrand merceğini tutar ve kompansatörler için bir yuvaya sahiptir. Analizör, nesneleri polarize ışıkta gözlemlemek için ışık yoluna yerleştirilir. Polarizör ve analizör döndüğünde polarizasyon açısı değişir. Her iki filtreyi de “0” konumuna ayarlayarak karşılıklı olarak dik bir konum elde edebilirsiniz. Mikroskop standı döndürüldüğünde polarizasyon açısına bağlı olarak numunenin yüzeyi ışığı farklı şekilde yansıtır. Bertrand merceği konoskopik çalışmalar için kullanılır. Kompansatörler, zayıf çift kırılımlı örneklerin kontrastını arttırmak için tasarlanmıştır.

Aksesuarlar

Bu mikroskop için özel olarak tasarlanmış bir aksesuar serisi bulunmaktadır.

0,22 µm'ye kadar olan nesneleri incelemek için ek hedefler kullanılabilir.

Göz mercekleri mikroskobun büyütme aralığını genişletir. Ek göz mercekleri, daha sık kullanılan bir objektifin tüm potansiyelini kullanmanıza yardımcı olacaktır.

Mikroskop görüntüsünü bir monitöre aktaran, dosyaları saklayan ve numunelerin gerçek zamanlı ölçümlerini alan bir yazılıma sahip olan bir dijital kamera. Ölçekli bir göz merceği veya kamera yazılımıyla birleştirilebilen, nesneleri ölçmek için bir kalibrasyon slaytı.

Ana Özellikler:

• Polarize ve iletilen ışıkta anizotropik örneklerin incelenmesi
• Parlak doğal ışık sağlayan güçlü 30W halojen iletimli ışık kaynağı
• Konoskopi ve ortoskopi için Bertrand merceği, kompansatörler ve Köhler aydınlatması
• Dijital kamerayı monte etmek için trinoküler tüplü trinoküler kafa; 100:0 ve 0:100 ışın bölme
• Akromatik gerilimsiz hedefleri planlayın, yanlış optik etkileri ortadan kaldırın
• Döner burunluk yuvalarının ve tablanın uygun şekilde hizalanması
• Hassas açı ölçümü için verniye ölçeğine sahip dönebilen yuvarlak tabla
• Geniş opsiyonel aksesuar yelpazesi

Kit şunları içerir:

• Güç girişi, iletilen ışık kaynağı ve yoğunlaştırıcı, odaklama mekanizması, sahne ve döner burunluk içeren taban
• Trinoküler kafa
• Bertrand lensli, analizörlü ve kompansatör yuvalı ara tüp
• Kompansatörler: λ kompansatör, λ/4 kompansatör, kuvars kama
• Sonsuzluk planı renksiz objektif: PL 4x/0,10 WD 21mm
• Sonsuzluk planı renksiz objektif: PL 10x/0,25 WD 5,0mm
• Sonsuzluk planı renksiz objektif: PL 40x/0,65 (yaylı) WD 0,66 mm
• Sonsuzluk planı renksiz objektif: PL 60x/0,80 (yaylı) WD 0,46 mm
• Uzun göz-rölyefli mercek 10x/22mm (2 adet)
• 10x/22mm ölçekli mercek. Ölçek değeri: 0,1 mm
• C montaj adaptörü 1x
• Altıgen anahtar anahtarı
• Güç kablosu
• Toz kaplamış
• Kullanım kılavuzu ve garanti kartı

Özellikler

Ürün Kimliği 82911

Marka MAGUS

Garanti 5

EAN5905555018508

Paket boyutu (UxGxY) 43,1x27,1x63

Nakliye Ağırlığı 14,5

Tip biyolojik, ışık/optik

Kafa trinoküler

Nozul Siedentopf

Kafa eğim açısı 30°

Büyütme, x 40–600 temel yapılandırma (*isteğe bağlı: 40– 1000/1250/1500/2000/2500)

Mercek tüpü çapı, mm 30

Okülerler 10х/22mm, göz rölyefi: 10mm; 10х/22 mm, ölçekle (*isteğe bağlı: artı göstergeli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9)

Hedefler sonsuzluk planı renksiz, gerilimsiz: PL 4x/0,10; PL 10x/0,25; PL 40x/0,65; PL 60x/0,80 (*isteğe bağlı: PL 5x/0,12; PL 20x/0,4; PL 100x/1,25 (yağ); PL 100x/0,8 (kuru)); 0,17 mm kalınlığındaki lamellerle çalışmak üzere tasarlanmış, 45 mm'lik yarı odaklı yükseklik

5 hedef için döner burun parçası, merkezleme

Çalışma mesafesi, mm 21 (4x); 5,0 (10x); 0,66 (40x); 0,46 (60x); 26,1 (5x); 8,8 (20x); 0,36 (100x (yağ)); 2,02 (100x (kuru))

Gözbebekleri arası mesafe, mm 48 — 75

Kademe, mm Ø150

Tabla özellikleri 360° dönebilir, merkezlenebilir, dönüş açısının 1° derecelendirilmesi; 0,1° hassasiyetle açıları ölçmek için verniye ölçeği

Mercek diyoptri ayarı, diyoptri ±5 (sol tüpte)

Kondansatör Abbe kondansatör NA 1.25, ayarlanabilir açıklık diyaframına ve dönebilen lense sahip

Diyafram ayarlanabilir diyafram diyaframı, ayarlanabilir iris alan diyaframı

Odak koaksiyel, kaba odaklama (21 mm, 39,8 mm/daire, kilit düğmesi ve gerginlik ayarlama düğmesiyle) ve ince odaklama (0,002 mm)

Aydınlatma halojen

Parlaklık ayarı evet

Güç kaynağı 220±22V, 50Hz, AC ağı

Işık kaynağı tipi halojen lamba: 12V/30W

Çalışma sıcaklığı aralığı,°C 5...+35

Kullanıcı düzeyinde deneyimli kullanıcılar, profesyoneller

Montaj ve kurulum zorluk seviyesi karmaşık

Ölçekte 0°, 90°, 180°, 270° işaretli polarizör; 360° dönebilir

0–360° dönüşlü ara tüp yerleşik analizörü; 0,1° hassasiyetle açıları ölçmek için verniye ölçeği; Bertrand merceği; kompansatörlerin takılması için yuva

Kompansatör λ kompansatör; λ/4 kompansatör; kuvars kama

Uygulama laboratuvarı/tıp

Aydınlatma konumu daha düşük

Araştırma yöntemi parlak alan, polarizasyon

Set toz kapağında kese/kutu/çanta
