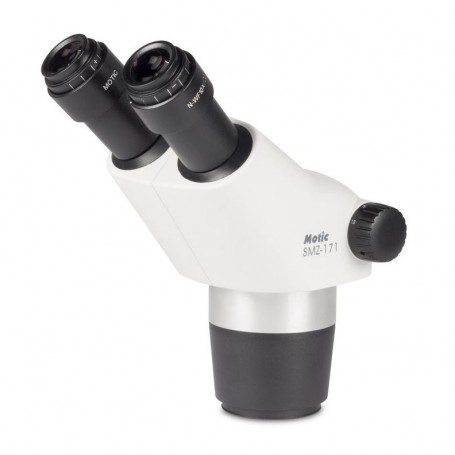

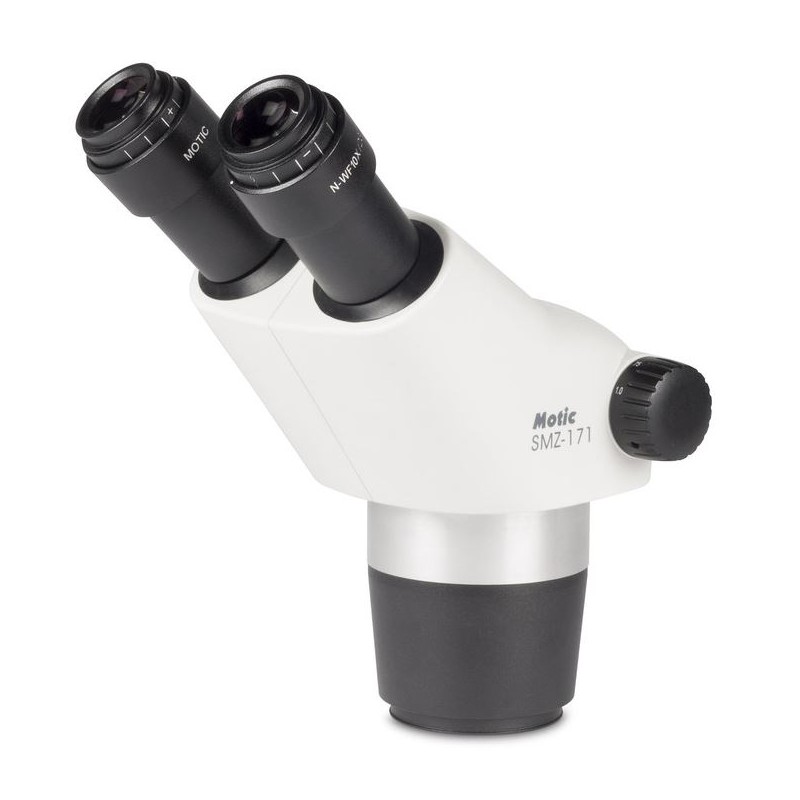

Motic Stereohead SMZ-171-BH, 7,5-50x, бинокулярен (46644)

Тази стерео зуум микроскопска глава е проектирана за прецизно и удобно наблюдение както в индустриални, така и в лабораторни среди. Тя разполага с оптична система Greenough за висококачествени, триизмерни изображения. Бинокулярната тръба предлага ъгъл на гледане от 45º и може да се върти на 360º за гъвкаво позициониране. Широкоъгълните окуляри (N-WF10X/23mm) осигуряват широко поле на зрение, а зуум съотношението от 6.7:1 позволява диапазон на увеличение от 7.5X до 50X. С работно разстояние от 110 мм, този модел във версия ESD е особено подходящ за индустрии, чувствителни към електростатични заряди.

Преглед на серията SMZ-171

Стерео зуум микроскопът SMZ-171 е оптически подобрен модел в добре познатата серия SMZ Stereo на Motic. Той включва нови материали за съвместимост с ESD и предлага оптимизирани LED осветителни опции, което го прави изключително универсален за широк спектър от биологични и материални научни приложения. Напредналата оптична производителност и обширните опции за аксесоари правят SMZ-171 идеален както за рутинна лабораторна работа, така и за взискателни изследвания. Той предоставя постоянно ясни, без изкривявания изображения за приложения, вариращи от подготовка на биологични и медицински проби до индустриален контрол на качеството и инспекция. Оптичната система Greenough осигурява голям зуум диапазон от 6.7:1, който е парфокален при всички увеличения, с 5-позиционен механизъм за прецизни и повторяеми измервания. Стандартното работно разстояние от 110 мм предлага достатъчно пространство за наблюдение и манипулиране на проби, докато дълбочината на зрението осигурява остри, триизмерни изображения. SMZ-171 може лесно да бъде надграден за цифрова документация чрез добавяне на камера Moticam.

Общи спецификации

• Оптична система Greenough

• Ахроматични оптики с анти-гъбично третиране

• Широкоъгълна бинокулярна или триноскопична наблюдателна тръба, наклонена на 45º (разпределение на светлината 0:100 дясна окулярна тръба/триноскопична тръба в фото позиция)

• Широкоъгълни окуляри с висока точка на наблюдение, WF 10X/23 с диоптрична настройка, +/- 5 dpt

• Междузрително разстояние: 48-75 мм

• Зуум съотношение: 6.7:1 с 5 кликстопа

• Стандартно увеличение: 7.5X-50X

• Работно разстояние: 110 мм

Зуум диапазон

Зуум съотношението от 6.7:1 позволява плавен преход от макро преглед към детайлно микро наблюдение, покривайки диапазон на увеличение от 7.5x до 50x. Парфокалният дизайн елиминира нуждата от префокусиране по време на зуум. Допълнителни обективи и окуляри могат да разширят общото увеличение от 2.25X до 200X.

Допълнителни обективи

Стандартното работно разстояние от 110 мм позволява лесна манипулация на пробите при всяко увеличение. Максималният диаметър на полето с 10X окуляри при най-ниския зуум е 30.7 мм.

Окуляри

Широкоъгълните 10x/23 мм окуляри са удобни за всички потребители, включително и за тези, които носят очила. Всеки окуляр има индивидуална диоптрична настройка (+/- 5 dpt) за прецизно фокусиране и може да побере измервателни ретикули. Налични са алтернативни увеличения и допълнителни ретикули.

3-D изображения

Оптичната система Greenough, с напълно разделени оптични пътища, предоставя висококачествени, без изкривявания 3D изображения. Системата постига максимална разделителна способност от 460 lp/mm с 2x допълнителен обектив.

Работно разстояние

Стандартното работно разстояние от 110 мм може да бъде удължено до 301 мм с допълнителни обективи. За по-високо общо увеличение, комбинирайте обективи по-малки от 1X с окуляри с високо увеличение (до 20x).

Оптични глави

Налични са бинокулярни и триноскопични версии, и двете с ъгъл на гледане от 45°, 10X окуляри и вграден 1X обектив. Междузрителното разстояние е регулируемо от 48 мм до 75 мм. Налична е 60° бинокулярна глава за специализирани нужди. Всички оптики са третирани против гъбички за използване във влажни среди.

Модулна конфигурация

SMZ-171 е съвместим с разнообразие от стойки, включително класически стойки с полюс (диаметър 32 мм), нови стойки с рамо и индустриални стойки за по-големи проби. Налични са ESD версии за среди, чувствителни към електростатични заряди.

Осветление

Предлага се широк спектър от опции за осветление, включително пръстеновидни светлини за изображения без сенки и студени източници на светлина с водещи светлини за детайлна визуализация на повърхността.

Цифрова документация

SMZ-171 може да бъде комбиниран с цифрови камери Moticam и софтуер за създаване на пълна работна станция за документация и анализ. Тринокулярната версия поддържа различни адаптери за камери за различни размери на чипове.

Аксесоари

• 360° въртяща се плъзгаща се платформа за многопосочно движение на пробата

• Прикрепваща се x/y-платформа с обхват на движение 76 x 54 мм за прецизно движение

• Поляризатор и анализатор за анализ на двойно пречупване

• Вложка за тъмно поле с ирисова диафрагма за регулируем отвор на осветлението

Технически спецификации

Оптика
Увеличение: 7.5X–50X
Окуляр: 10X
Оптична система: Greenough

Механика
Тип на конструкцията: Бинокуляр
Фокусиране: Грубо движение
Работно разстояние: 110 мм

Специални характеристики
Широкоъгълен окуляр: Да

Общи
Цвят: Сив/черен
Серия: SMZ-171

Поле на приложение
Индустрия: Да
Одонтотехника: Да
Металургия: Да
Технология на материалите: Да
Полупроводникова технология: Да
