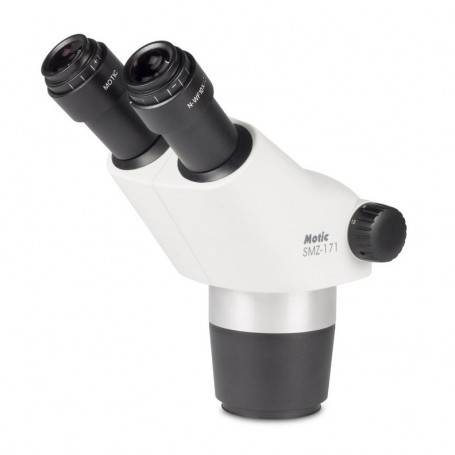

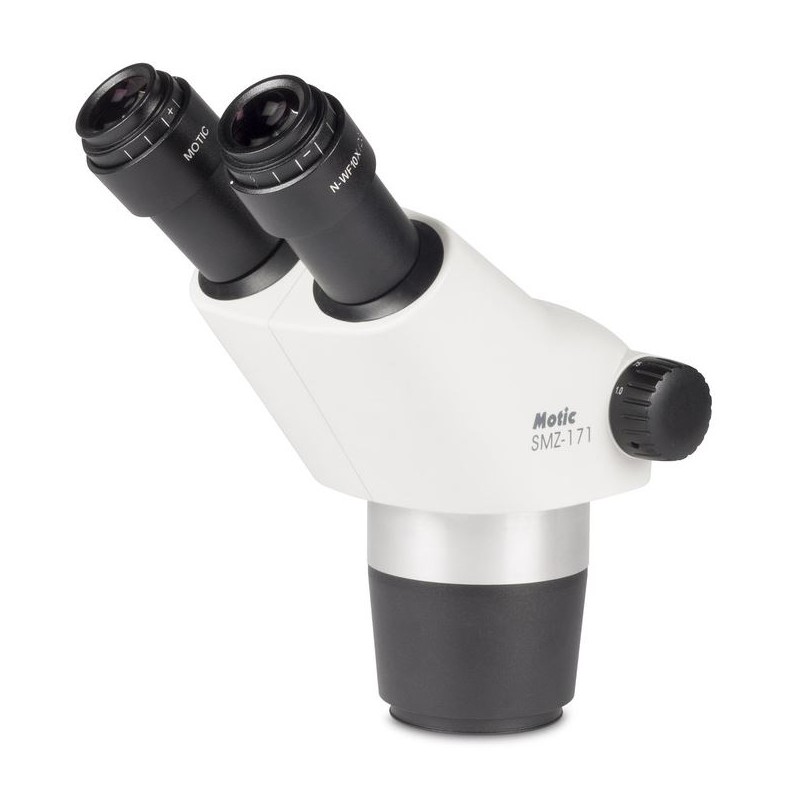

Motic Stereohead SMZ-171-BH, 7,5-50x, kiikari (46644)

Tämä stereozoom-mikroskoopin pää on suunniteltu tarkkaan ja mukavaan havainnointiin sekä teollisuus- että laboratoriokäytössä. Siinä on Greenoughin optinen järjestelmä, joka tarjoaa korkealaatuisen, kolmiulotteisen kuvantamisen. Kiikariputki tarjoaa 45º katselukulman ja sitä voidaan kiertää 360º joustavaa sijoittelua varten. Laajakulmaiset okulaarit (N-WF10X/23mm) tarjoavat laajan näkökentän, ja 6,7:1 zoom-suhde mahdollistaa suurennusalueen 7,5X:stä 50X:ään. 110 mm työskentelyetäisyydellä tämä ESD-versio on erityisen sopiva sähköstaattisesti herkille teollisuudenaloille.

SMZ-171-sarjan yleiskatsaus

SMZ-171 Stereo Zoom -mikroskooppi on optisesti parannettu malli Moticin tunnetussa SMZ Stereo -sarjassa. Se sisältää uusia materiaaleja ESD-yhteensopivuuden takaamiseksi ja tarjoaa optimoituja LED-valaistusvaihtoehtoja, mikä tekee siitä erittäin monipuolisen laajalle biologisten ja materiaalitieteiden sovelluksille. Kehittynyt optinen suorituskyky ja laajat lisävarustevalinnat tekevät SMZ-171:stä ihanteellisen sekä rutiinilaboratoriotyöhön että vaativaan tutkimukseen. Se tuottaa johdonmukaisesti selkeitä, vääristymättömiä kuvia sovelluksille, jotka vaihtelevat biologisten ja lääketieteellisten näytteiden valmistelusta teolliseen laadunvalvontaan ja tarkastukseen. Greenoughin optinen järjestelmä tarjoaa suuren 6,7:1 zoom-alueen, joka on parfokaalinen kaikilla suurennuksilla, ja siinä on 5-asentoinen napsautusmekanismi tarkkoja ja toistettavia mittauksia varten. Vakio 110 mm työskentelyetäisyys tarjoaa runsaasti tilaa näytteiden katseluun ja käsittelyyn, kun taas syvyysterävyys varmistaa terävät, kolmiulotteiset kuvat. SMZ-171 voidaan myös helposti päivittää digitaalista dokumentointia varten lisäämällä Moticam-kamera.

Yleiset tekniset tiedot

• Greenoughin optinen järjestelmä

• Akromaattiset optiikat sienestävällä käsittelyllä

• Laajakulmainen kiikari- tai trinokulaarinen havainnointiputki, 45º kallistettu (valon jakautuminen 0:100 oikea okulaariputki/trinoputki valokuvatilassa)

• Laajakulmaiset korkean silmäpisteen okulaarit, WF 10X/23 diopterisäädöllä, +/- 5 dpt

• Silmien välinen etäisyys: 48-75 mm

• Zoom-suhde: 6,7:1 viidellä napsautuksella

• Vakiosuurennus: 7,5X-50X

• Työskentelyetäisyys: 110 mm

Zoom-alue

6,7:1 zoom-suhde mahdollistaa sujuvan siirtymisen makronäkymästä yksityiskohtaiseen mikrotarkasteluun, kattaen suurennusalueen 7,5x:stä 50x:ään. Parfokaalinen muotoilu poistaa tarpeen tarkentaa uudelleen zoomauksen aikana. Lisäobjektiivit ja okulaarit voivat laajentaa kokonaisvaltaisen suurennuksen 2,25X:stä jopa 200X:ään.

Lisäobjektiivit

Vakio 110 mm työskentelyetäisyys mahdollistaa helpon näytteiden käsittelyn millä tahansa suurennuksella. Suurin kentän halkaisija 10X okulaareilla alimmalla zoomilla on 30,7 mm.

Okulaarit

Laajakulmaiset 10x/23 mm okulaarit ovat mukavat kaikille käyttäjille, myös silmälasien käyttäjille. Jokaisessa okulaariassa on yksilöllinen diopterisäätö (+/- 5 dpt) tarkkaa tarkennusta varten ja ne voivat sisältää mittausristikoita. Vaihtoehtoiset suurennukset ja lisäristikot ovat saatavilla.

3D-kuvantaminen

Greenoughin optinen järjestelmä, jossa on täysin erilliset optiset polut, tarjoaa korkealaatuisia, vääristymättömiä 3D-kuvia. Järjestelmä saavuttaa maksimaalisen erottelukyvyn 460 lp/mm 2x lisäobjektiivilla.

Työskentelyetäisyys

Vakio 110 mm työskentelyetäisyys voidaan pidentää 301 mm:iin lisäobjektiiveilla. Korkeamman kokonaisvaltaisen suurennuksen saavuttamiseksi yhdistä alle 1X objektiivit korkean suurennuksen okulaareihin (jopa 20x).

Optiset päät

Kiikari- ja trinokulaariversiot ovat saatavilla, molemmissa on 45° katselukulma, 10X okulaarit ja sisäänrakennettu 1X objektiivi. Silmien välinen etäisyys on säädettävissä 48 mm:stä 75 mm:iin. 60° kiikaripää on saatavilla erityistarpeisiin. Kaikki optiikat on käsitelty sienestävällä käsittelyllä kosteisiin ympäristöihin.

Modulaarinen kokoonpano

SMZ-171 on yhteensopiva erilaisten jalustojen kanssa, mukaan lukien klassiset pylväätelineet (32 mm halkaisija), uudet käsivarsitelineet ja teolliset puomitelineet suuremmille näytteille. ESD-versiot ovat saatavilla sähköstaattisesti herkkiin ympäristöihin.

Valaistus

Laaja valikoima valaistusvaihtoehtoja on saatavilla, mukaan lukien rengasvalot varjottomaan kuvantamiseen ja kylmävalonlähteet valokuiduilla yksityiskohtaiseen pintavisualisointiin.

Digitaalinen dokumentointi

SMZ-171 voidaan yhdistää Moticam-digitaalikameroihin ja ohjelmistoihin luomaan täydellinen dokumentointi- ja analysointityöasema. Kolmiputkiversio tukee erilaisia kamera-adaptereita eri sirukokoja varten.

Lisävarusteet

• 360° kääntyvä liukualusta monisuuntaiseen näytteen liikkeeseen

• Kiinnitettävä x/y-alusta, jossa 76 x 54 mm liikealue tarkkaan liikkeeseen

• Polarisaattori ja analysaattori kaksitaitteisuuden analysointiin

• Pimeäkenttäinsertti iiriskalvolla säädettävään valaistusaukkoon

Tekniset tiedot

Optiikka
Suurennus: 7.5X–50X
Okulaari: 10X
Optinen järjestelmä: Greenough

Mekaniikka
Rakenne: Binokulaarinen
Tarkennus: Karkea liike
Työskentelyetäisyys: 110 mm

Erikoisominaisuudet
Laajakulmaokulaari: Kyllä

Yleistä
Väri: Harmaa/musta
Sarja: SMZ-171

Käyttökohteet
Teollisuus: Kyllä
Hammastekniikka: Kyllä
Metallurgia: Kyllä
Materiaalitekniikka: Kyllä
Puolijohdetekniikka: Kyllä
