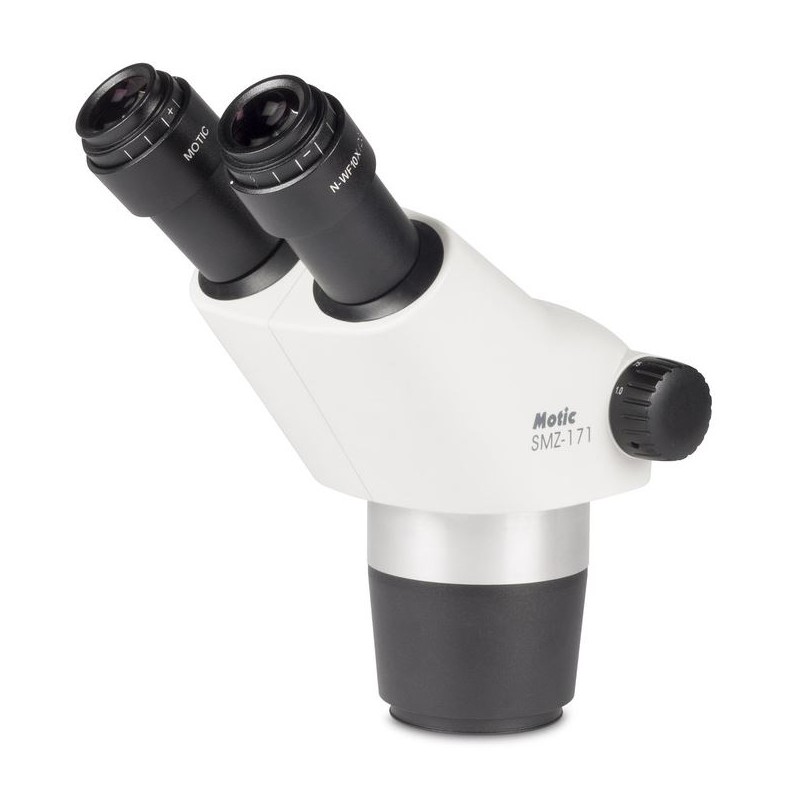

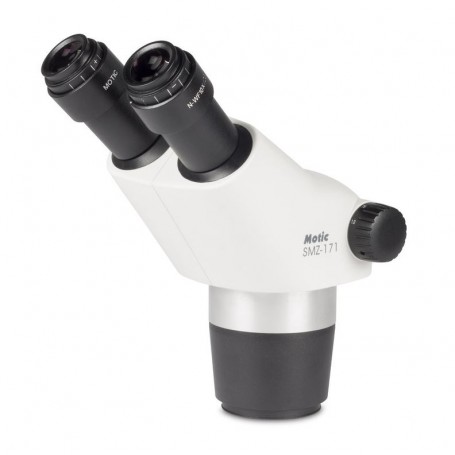

Motic Stereohead SMZ-171-BH, 7,5-50x, binoculaire (46644)

Cette tête de microscope stéréo à zoom est conçue pour une observation précise et confortable dans les environnements industriels et de laboratoire. Elle est dotée d'un système optique Greenough pour une imagerie tridimensionnelle de haute qualité. Le tube binoculaire offre un angle de vision de 45º et peut être tourné à 360º pour un positionnement flexible. Les oculaires à grand champ (N-WF10X/23mm) offrent un large champ de vision, et le rapport de zoom de 6,7:1 permet une plage de grossissement de 7,5X à 50X. Avec une distance de travail de 110 mm, ce modèle en version ESD est particulièrement adapté aux industries sensibles aux décharges électrostatiques.

Aperçu de la série SMZ-171

Le microscope stéréo à zoom SMZ-171 est un modèle optiquement amélioré de la célèbre série SMZ Stereo de Motic. Il intègre de nouveaux matériaux pour la compatibilité ESD et offre des options d'éclairage LED optimisées, le rendant très polyvalent pour une grande variété d'applications en sciences biologiques et des matériaux. La performance optique avancée et les nombreuses options d'accessoires font du SMZ-171 un choix idéal pour le travail de laboratoire de routine et la recherche exigeante. Il délivre des images claires et sans distorsion pour des applications allant de la préparation d'échantillons biologiques et médicaux au contrôle de qualité et à l'inspection industrielle. Le système optique Greenough offre une large plage de zoom de 6,7:1 qui est parfocale à tous les grossissements, avec un mécanisme de clic à 5 positions pour des mesures précises et répétables. La distance de travail standard de 110 mm offre un espace suffisant pour visualiser et manipuler les échantillons, tandis que la profondeur de champ assure des images nettes et tridimensionnelles. Le SMZ-171 peut également être facilement mis à niveau pour la documentation numérique en ajoutant une caméra Moticam.

Spécifications Générales

• Système optique Greenough

• Optiques achromatiques avec traitement anti-fongique

• Tube d'observation binoculaire ou trinoculaire à grand champ, incliné à 45º (distribution de la lumière 0:100 tube droit/trinotube en position photo)

• Oculaires à grand champ et à haut point oculaire, WF 10X/23 avec réglage dioptrique, +/- 5 dpt

• Distance interpupillaire : 48-75 mm

• Rapport de zoom : 6,7:1 avec 5 arrêts de clic

• Grossissement standard : 7,5X-50X

• Distance de travail : 110 mm

Plage de Zoom

Le rapport de zoom de 6,7:1 permet une transition en douceur de la vue d'ensemble macro à l'observation micro détaillée, couvrant une plage de grossissement de 7,5x à 50x. Le design parfocal élimine le besoin de refaire la mise au point lors du zoom. Les objectifs auxiliaires et les oculaires peuvent étendre le grossissement total de 2,25X jusqu'à 200X.

Objectifs Auxiliaires

Une distance de travail standard de 110 mm permet une manipulation facile des échantillons à n'importe quel grossissement. Le diamètre de champ maximal avec des oculaires 10X au zoom le plus bas est de 30,7 mm.

Oculaires

Les oculaires à grand champ 10x/23 mm sont confortables pour tous les utilisateurs, y compris ceux qui portent des lunettes. Chaque oculaire a un réglage dioptrique individuel (+/- 5 dpt) pour une mise au point précise et peut accueillir des réticules de mesure. Des grossissements alternatifs et des réticules supplémentaires sont disponibles.

Imagerie 3D

Le système optique Greenough, avec des chemins optiques complètement séparés, fournit des images 3D de haute qualité et sans distorsion. Le système atteint une puissance de résolution maximale de 460 lp/mm avec un objectif auxiliaire 2x.

Distance de Travail

La distance de travail standard de 110 mm peut être étendue à 301 mm avec des objectifs auxiliaires. Pour un grossissement total plus élevé, combinez des objectifs inférieurs à 1X avec des oculaires à fort grossissement (jusqu'à 20x).

Chefs Optiques

Des versions binoculaires et trinoculaires sont disponibles, toutes deux avec un angle de vision de 45°, des oculaires 10X et un objectif intégré 1X. La distance interpupillaire est réglable de 48 mm à 75 mm. Une tête binoculaire à 60° est disponible pour des besoins spécialisés. Toutes les optiques sont traitées anti-fongiques pour une utilisation dans des environnements humides.

Configuration Modulaire

Le SMZ-171 est compatible avec une variété de supports, y compris des supports à poteau classiques (diamètre de 32 mm), de nouveaux supports à bras et des supports à flèche industrielle pour des échantillons plus grands. Des versions ESD sont disponibles pour les environnements sensibles aux décharges électrostatiques.

Éclairage

Une large gamme d'options d'éclairage est disponible, y compris des anneaux lumineux pour une imagerie sans ombre et des sources de lumière froide avec guides de lumière pour une visualisation détaillée des surfaces.

Documentation Numérique

Le SMZ-171 peut être associé à des caméras numériques Moticam et à un logiciel pour créer une station de documentation et d'analyse complète. La version trinoculaire prend en charge différents adaptateurs de caméra pour diverses tailles de puces.

Accessoires

• Table de glissement rotative à 360° pour un mouvement multidirectionnel de l'échantillon

• Table x/y attachable avec une plage de déplacement de 76 x 54 mm pour un mouvement précis

• Polariseur et analyseur pour l'analyse de la biréfringence

• Insert de champ sombre avec diaphragme à iris pour une ouverture d'éclairage réglable

Spécifications Techniques

Optique
Grossissement : 7,5X–50X
Oculaire : 10X
Système optique : Greenough

Mécanique
Type de construction : Binoculaire
Mise au point : Mouvement grossier
Distance de travail : 110 mm

Caractéristiques Spéciales
Oculaire grand angle : Oui

Général
Couleur : Gris/noir
Série : SMZ-171

Champ d'Application
Industrie : Oui
Odontotechnie : Oui
Métallurgie : Oui
Technologie des matériaux : Oui
Technologie des semi-conducteurs : Oui
