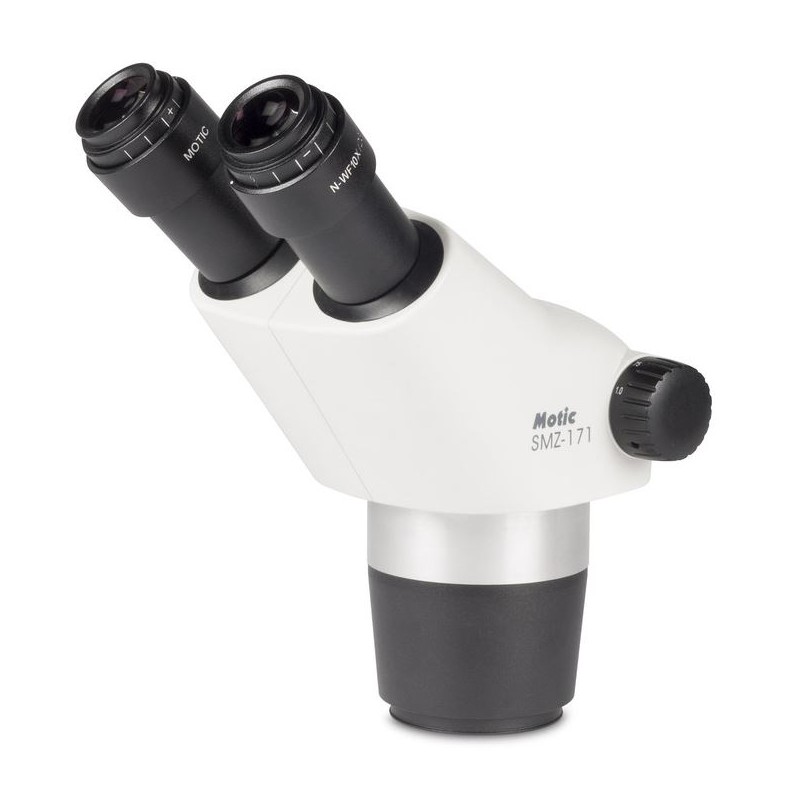

Motic Stereohead SMZ-171-BH, 7,5-50x, dwuokularowy (46644)

Głowica stereoskopowego mikroskopu zoom została zaprojektowana do precyzyjnej i komfortowej obserwacji zarówno w środowiskach przemysłowych, jak i laboratoryjnych. Wyposażona jest w optyczny system Greenough, zapewniający wysokiej jakości, trójwymiarowe obrazowanie. Tubus binokularny oferuje kąt widzenia 45º i może być obracany o 360º dla elastycznego ustawienia. Okulary szerokopolowe (N-WF10X/23mm) zapewniają szerokie pole widzenia, a stosunek zoomu 6,7:1 umożliwia zakres powiększenia od 7,5X do 50X. Dzięki odległości roboczej wynoszącej 110 mm, model w wersji ESD jest szczególnie odpowiedni dla branż wrażliwych na elektrostatykę.

Przegląd serii SMZ-171

Mikroskop stereoskopowy zoom SMZ-171 to optycznie ulepszony model w znanej serii SMZ Stereo firmy Motic. Wykorzystuje nowe materiały dla zgodności z ESD i oferuje zoptymalizowane opcje oświetlenia LED, co czyni go niezwykle wszechstronnym dla szerokiej gamy zastosowań w naukach biologicznych i materiałowych. Zaawansowana wydajność optyczna i szerokie opcje akcesoriów sprawiają, że SMZ-171 jest idealny zarówno do rutynowej pracy laboratoryjnej, jak i wymagających badań. Zapewnia konsekwentnie czyste, wolne od zniekształceń obrazy dla zastosowań od przygotowania próbek biologicznych i medycznych po przemysłową kontrolę jakości i inspekcję. Optyczny system Greenough zapewnia duży zakres zoomu 6,7:1, który jest parfokalny przy wszystkich powiększeniach, z 5-pozycyjnym mechanizmem zatrzaskowym dla precyzyjnych i powtarzalnych pomiarów. Standardowa odległość robocza 110 mm oferuje wystarczającą przestrzeń do oglądania i manipulacji próbkami, podczas gdy głębia ostrości zapewnia ostre, trójwymiarowe obrazy. SMZ-171 można również łatwo zaktualizować do dokumentacji cyfrowej, dodając kamerę Moticam.

Specyfikacje ogólne

• Optyczny system Greenough

• Optyka achromatyczna z powłoką przeciwgrzybiczną

• Szerokopolowy tubus binokularny lub trinokularny, nachylony pod kątem 45º (rozkład światła 0:100 prawy tubus/tryb trinokularny w pozycji fotograficznej)

• Szerokopolowe okulary o wysokim punkcie ocznym, WF 10X/23 z regulacją dioptrii, +/- 5 dpt

• Odległość między źrenicami: 48-75 mm

• Stosunek zoomu: 6,7:1 z 5 zatrzaskami

• Standardowe powiększenie: 7,5X-50X

• Odległość robocza: 110 mm

Zakres zoomu

Stosunek zoomu 6,7:1 umożliwia płynne przejście od makroprzeglądu do szczegółowej obserwacji mikro, obejmując zakres powiększenia od 7,5x do 50x. Konstrukcja parfokalna eliminuje konieczność ponownego ustawiania ostrości podczas zoomowania. Dodatkowe obiektywy i okulary mogą rozszerzyć całkowite powiększenie od 2,25X do 200X.

Dodatkowe obiektywy

Standardowa odległość robocza 110 mm umożliwia łatwą manipulację próbkami przy dowolnym powiększeniu. Maksymalna średnica pola z okularami 10X przy najniższym zoomie wynosi 30,7 mm.

Okulary

Szerokopolowe okulary 10x/23 mm są wygodne dla wszystkich użytkowników, w tym dla osób noszących okulary. Każdy okular ma indywidualną regulację dioptrii (+/- 5 dpt) dla precyzyjnego ustawienia ostrości i może pomieścić siatki pomiarowe. Dostępne są alternatywne powiększenia i dodatkowe siatki.

Obrazowanie 3-D

Optyczny system Greenough, z całkowicie oddzielonymi ścieżkami optycznymi, zapewnia wysokiej jakości, wolne od zniekształceń obrazy 3D. System osiąga maksymalną zdolność rozdzielczą 460 lp/mm z dodatkowym obiektywem 2x.

Odległość robocza

Standardowa odległość robocza 110 mm może być rozszerzona do 301 mm z dodatkowymi obiektywami. Dla wyższego całkowitego powiększenia, połącz obiektywy mniejsze niż 1X z okularami o wysokim powiększeniu (do 20x).

Głowice optyczne

Dostępne są wersje binokularne i trinokularne, obie z kątem widzenia 45°, okularami 10X i wbudowanym obiektywem 1X. Odległość między źrenicami jest regulowana od 48 mm do 75 mm. Dostępna jest głowica binokularna 60° dla specjalistycznych potrzeb. Wszystkie optyki są zabezpieczone przed grzybami do użytku w wilgotnych środowiskach.

Konfiguracja modułowa

SMZ-171 jest kompatybilny z różnymi statywami, w tym klasycznymi statywami słupkowymi (średnica 32 mm), nowymi statywami ramionowymi oraz przemysłowymi statywami wysięgnikowymi do większych próbek. Dostępne są wersje ESD do środowisk wrażliwych na elektrostatykę.

Oświetlenie

Dostępny jest szeroki zakres opcji oświetlenia, w tym pierścieniowe światła do obrazowania bezcieniowego oraz zimne źródła światła z przewodami świetlnymi do szczegółowej wizualizacji powierzchni.

Dokumentacja cyfrowa

SMZ-171 można połączyć z cyfrowymi kamerami Moticam i oprogramowaniem, aby stworzyć kompletną stację roboczą do dokumentacji i analizy. Wersja trinokularowa obsługuje różne adaptery do kamer dla różnych rozmiarów chipów.

Akcesoria

• Obrotowy o 360° stolik ślizgowy do wielokierunkowego ruchu próbek

• Przyczepiany stolik x/y z zakresem ruchu 76 x 54 mm do precyzyjnego ruchu

• Polaryzator i analizator do analizy dwójłomności

• Wkładka do ciemnego pola z przysłoną irysową do regulacji apertury oświetlenia

Dane techniczne

Optyka
Powiększenie: 7,5X–50X
Okular: 10X
System optyczny: Greenough

Mechanika
Typ konstrukcji: Binokularowy
Ustawianie ostrości: Ruch zgrubny
Odległość robocza: 110 mm

Specjalne cechy
Okular szerokokątny: Tak

Ogólne
Kolor: Szary/czarny
Seria: SMZ-171

Pole zastosowania
Przemysł: Tak
Odontotechnika: Tak
Metalurgia: Tak
Technologia materiałowa: Tak
Technologia półprzewodnikowa: Tak
