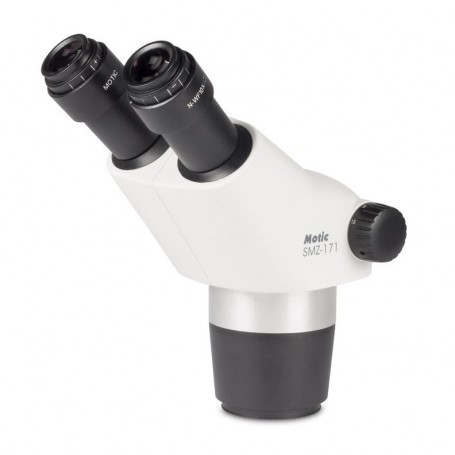

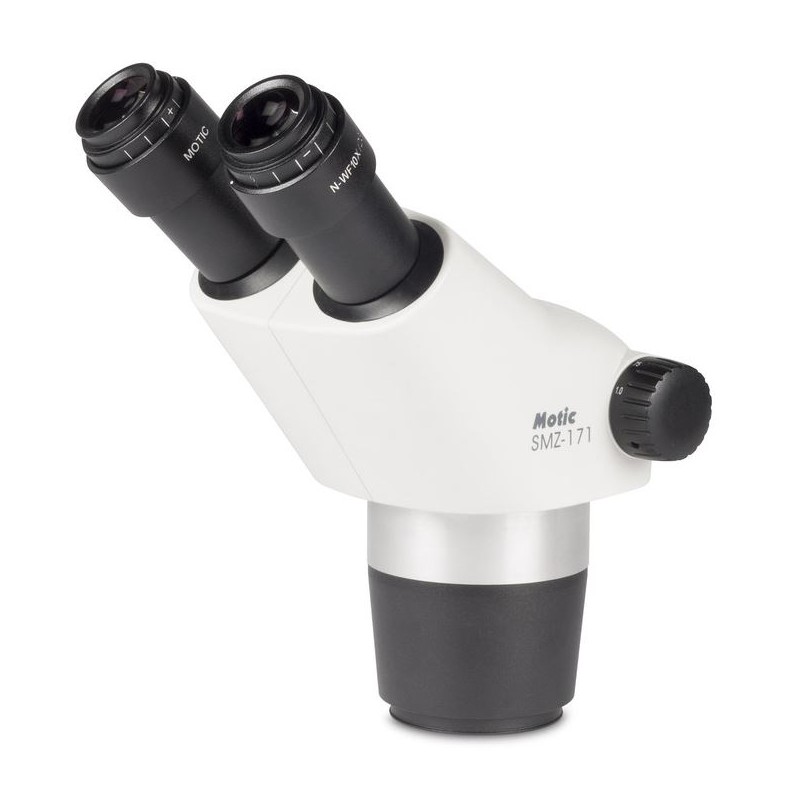

Motic Stereohead SMZ-171-BH, 7,5-50x, binoculair (46644)

Deze stereo zoom microscoopkop is ontworpen voor nauwkeurige en comfortabele observatie in zowel industriële als laboratoriumomgevingen. Het beschikt over een Greenough optisch systeem voor hoogwaardige, driedimensionale beeldvorming. De binoculaire buis biedt een kijkhoek van 45º en kan 360º worden gedraaid voor flexibele positionering. Breedveld oculairs (N-WF10X/23mm) bieden een breed gezichtsveld, en de zoomverhouding van 6,7:1 maakt een vergrotingsbereik van 7,5X tot 50X mogelijk. Met een werkafstand van 110 mm is dit ESD-versie model bijzonder geschikt voor elektrostatisch gevoelige industrieën.

Overzicht van de SMZ-171 Serie

De SMZ-171 Stereo Zoom microscoop is een optisch verbeterd model in Motic's bekende SMZ Stereo serie. Het bevat nieuwe materialen voor ESD-compatibiliteit en biedt geoptimaliseerde LED-verlichtingsopties, waardoor het zeer veelzijdig is voor een breed scala aan biologische en materiaalkundige toepassingen. De geavanceerde optische prestaties en uitgebreide accessoire-opties maken de SMZ-171 ideaal voor zowel routinematig laboratoriumwerk als veeleisend onderzoek. Het levert consistent heldere, vervormingsvrije beelden voor toepassingen variërend van biologische en medische monsterpreparatie tot industriële kwaliteitscontrole en inspectie. Het Greenough optisch systeem biedt een groot 6,7:1 zoom bereik dat parfocaal is bij alle vergrotingen, met een 5-positie klik-stop mechanisme voor nauwkeurige en herhaalbare metingen. De standaard werkafstand van 110 mm biedt voldoende ruimte voor het bekijken en manipuleren van monsters, terwijl de diepte van het beeld zorgt voor scherpe, driedimensionale beelden. De SMZ-171 kan ook eenvoudig worden geüpgraded voor digitale documentatie door een Moticam-camera toe te voegen.

Algemene Specificaties

• Greenough Optisch Systeem

• Achromatische optiek met schimmelwerende behandeling

• Breedveld binoculaire of trinoculaire observatiebuis, 45º gekanteld (lichtverdeling 0:100 rechter oculair/trinotube in fotopositie)

• Breedveld hoge oogpunt oculairs, WF 10X/23 met dioptrie-aanpassing, +/- 5 dpt

• Interpupillaire afstand: 48-75 mm

• Zoomverhouding: 6,7:1 met 5 klikstops

• Standaard vergroting: 7,5X-50X

• Werkafstand: 110 mm

Zoom Bereik

De 6,7:1 zoomverhouding maakt een soepele overgang mogelijk van macro-overzicht naar gedetailleerde micro-observatie, met een vergrotingsbereik van 7,5x tot 50x. Het parfocale ontwerp elimineert de noodzaak om opnieuw scherp te stellen tijdens het zoomen. Hulpobjectieven en oculairs kunnen de totale vergroting uitbreiden van 2,25X tot 200X.

Hulpobjectieven

Een standaard werkafstand van 110 mm maakt eenvoudige monster manipulatie mogelijk bij elke vergroting. De maximale veld diameter met 10X oculairs bij de laagste zoom is 30,7 mm.

Oculairs

De breedveld 10x/23 mm oculairs zijn comfortabel voor alle gebruikers, inclusief degenen die een bril dragen. Elk oculair heeft individuele dioptrie-aanpassing (+/- 5 dpt) voor nauwkeurige scherpstelling en kan meetretikels bevatten. Alternatieve vergrotingen en extra retikels zijn beschikbaar.

3-D Beeldvorming

Het Greenough optisch systeem, met volledig gescheiden optische paden, biedt hoogwaardige, vervormingsvrije 3D-beelden. Het systeem bereikt een maximale oplossende kracht van 460 lp/mm met een 2x hulpobjectief.

Werkafstand

De standaard werkafstand van 110 mm kan worden verlengd tot 301 mm met hulpobjectieven. Voor hogere totale vergroting, combineer objectieven minder dan 1X met oculairs met hoge vergroting (tot 20x).

Optische Koppen

Binoculaire en trinoculaire versies zijn beschikbaar, beide met een kijkhoek van 45°, 10X oculairs en een ingebouwd 1X objectief. De interpupillaire afstand is verstelbaar van 48 mm tot 75 mm. Een 60° binoculaire kop is beschikbaar voor gespecialiseerde behoeften. Alle optiek is schimmelwerend behandeld voor gebruik in vochtige omgevingen.

Modulaire Configuratie

De SMZ-171 is compatibel met een verscheidenheid aan standaarden, waaronder klassieke polestandaarden (32 mm diameter), nieuwe armstandaarden en industriële boomstandaarden voor grotere monsters. ESD-versies zijn beschikbaar voor elektrostatisch gevoelige omgevingen.

Verlichting

Er is een breed scala aan verlichtingsopties beschikbaar, waaronder ringlampen voor schaduwvrije beeldvorming en koude lichtbronnen met lichtgeleiders voor gedetailleerde oppervlaktevisualisatie.

Digitale Documentatie

De SMZ-171 kan worden gecombineerd met Moticam digitale camera's en software om een complete documentatie- en analysewerkstation te creëren. De trinoculaire versie ondersteunt verschillende camera-adapters voor verschillende chipformaten.

Accessoires

• 360° draaibaar glijdend platform voor multidirectionele monsterbeweging

• Bevestigbaar x/y-platform met 76 x 54 mm bewegingsbereik voor precieze beweging

• Polarisator en analysator voor dubbelbrekingsanalyse

• Donkerveldinzetstuk met irisdiafragma voor verstelbare verlichtingsopening

Technische Specificaties

Optiek
Vergroting: 7.5X–50X
Oculair: 10X
Optisch systeem: Greenough

Mechanica
Type constructie: Binoculair
Focussen: Grove beweging
Werkafstand: 110 mm

Speciale Kenmerken
Groothoekoculair: Ja

Algemeen
Kleur: Grijs/zwart
Serie: SMZ-171

Toepassingsgebied
Industrie: Ja
Odontotechniek: Ja
Metallurgie: Ja
Materiaaltechnologie: Ja
Halfgeleidertechnologie: Ja
