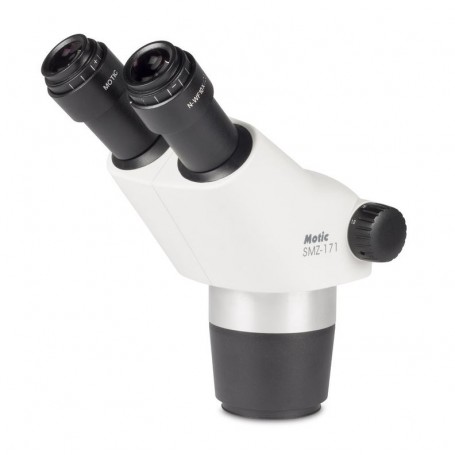

Motic Stereohead SMZ-171-BH, 7,5-50x, binokularni (46644)

Ta stereo zoom mikroskopska glava je zasnovana za natančno in udobno opazovanje v industrijskih in laboratorijskih okoljih. Ponaša se z Greenough optičnim sistemom za visokokakovostno, tridimenzionalno sliko. Binokularna cev ponuja 45º kot gledanja in se lahko vrti za 360º za prilagodljivo pozicioniranje. Širokokotne okularje (N-WF10X/23mm) zagotavljajo široko vidno polje, razmerje povečave 6,7:1 pa omogoča razpon povečave od 7,5X do 50X. Z delovno razdaljo 110 mm je ta model v ESD-različici še posebej primeren za industrije občutljive na elektrostatične razelektritve.

Pregled serije SMZ-171

Stereo zoom mikroskop SMZ-171 je optično izboljšan model v Moticovi znani seriji SMZ Stereo. Vključuje nove materiale za ESD združljivost in ponuja optimizirane LED osvetlitvene možnosti, zaradi česar je zelo vsestranski za širok spekter bioloških in materialno-znanstvenih aplikacij. Napredna optična zmogljivost in obsežne možnosti dodatne opreme naredijo SMZ-171 idealen tako za rutinsko laboratorijsko delo kot za zahtevne raziskave. Zagotavlja dosledno jasne, brez popačenj slike za aplikacije, ki segajo od priprave bioloških in medicinskih vzorcev do industrijskega nadzora kakovosti in inšpekcije. Greenough optični sistem zagotavlja velik 6,7:1 zoom razpon, ki je parfokalni pri vseh povečavah, s 5-pozicijskim klik-stop mehanizmom za natančne in ponovljive meritve. Standardna delovna razdalja 110 mm ponuja dovolj prostora za opazovanje in manipulacijo vzorcev, medtem ko globina pogleda zagotavlja ostre, tridimenzionalne slike. SMZ-171 je mogoče enostavno nadgraditi za digitalno dokumentacijo z dodajanjem Moticam kamere.

Splošne specifikacije

• Greenough optični sistem

• Ahronmatična optika z zaščito proti glivam

• Širokokotna binokularna ali trinokularna opazovalna cev, nagnjena za 45º (porazdelitev svetlobe 0:100 desna okularna cev/trinokularna cev v foto poziciji)

• Širokokotni okularji z visokim očesnim točkom, WF 10X/23 z dioptrijsko nastavitvijo, +/- 5 dpt

• Medzenična razdalja: 48-75 mm

• Razmerje povečave: 6,7:1 s 5 klik-stopi

• Standardna povečava: 7,5X-50X

• Delovna razdalja: 110 mm

Zoom razpon

Razmerje povečave 6,7:1 omogoča gladek prehod od makro pregleda do podrobnega mikro opazovanja, pokrivajoč razpon povečave od 7,5x do 50x. Parfokalna zasnova odpravlja potrebo po ponovnem ostrenju med zoomiranjem. Pomožni objektivi in okularji lahko razširijo skupno povečavo od 2,25X do 200X.

Pomožni objektivi

Standardna delovna razdalja 110 mm omogoča enostavno manipulacijo vzorcev pri kateri koli povečavi. Največji premer polja z 10X okularji pri najnižjem zoomu je 30,7 mm.

Okularji

Širokokotni 10x/23 mm okularji so udobni za vse uporabnike, vključno s tistimi, ki nosijo očala. Vsak okular ima individualno dioptrijsko nastavitev (+/- 5 dpt) za natančno ostrenje in lahko sprejme merilne retikule. Na voljo so alternativne povečave in dodatni retikuli.

3-D slikanje

Greenough optični sistem, s popolnoma ločenimi optičnimi potmi, zagotavlja visokokakovostne, brez popačenj 3D slike. Sistem doseže največjo ločljivost 460 lp/mm z 2x pomožnim objektivom.

Delovna razdalja

Standardna delovna razdalja 110 mm se lahko podaljša na 301 mm s pomožnimi objektivi. Za večjo skupno povečavo kombinirajte objektive manj kot 1X z okularji z visoko povečavo (do 20x).

Optične glave

Na voljo so binokularne in trinokularne različice, obe z 45° kotom gledanja, 10X okularji in vgrajenim 1X objektivom. Medzenična razdalja je nastavljiva od 48 mm do 75 mm. Na voljo je 60° binokularna glava za specializirane potrebe. Vsa optika je obdelana proti glivam za uporabo v vlažnih okoljih.

Modularna konfiguracija

SMZ-171 je združljiv z različnimi stojali, vključno s klasičnimi polnimi stojali (premer 32 mm), novimi ročnimi stojali in industrijskimi boom stojali za večje vzorce. Na voljo so ESD različice za okolja, občutljiva na elektrostatično razelektritev.

Osvetlitev

Na voljo je širok spekter možnosti osvetlitve, vključno z obročastimi lučmi za slikanje brez senc in hladnimi svetlobnimi viri z vodili za podrobno vizualizacijo površin.

Digitalna dokumentacija

SMZ-171 se lahko poveže z digitalnimi kamerami Moticam in programsko opremo za ustvarjanje popolne delovne postaje za dokumentacijo in analizo. Trinokularna različica podpira različne adapterje za kamere za različne velikosti čipov.

Dodatki

• 360° vrtljiva drsna miza za večsmerno premikanje vzorcev

• Priključna x/y-miza s potovalnim razponom 76 x 54 mm za natančno premikanje

• Polarizator in analizator za analizo dvolomnosti

• Vložek za temno polje z iridno zaslonko za nastavljivo odprtino osvetlitve

Tehnične specifikacije

Optika
Povečava: 7,5X–50X
Okular: 10X
Optični sistem: Greenough

Mehanika
Tip konstrukcije: Binokularni
Ostrenje: Grobo premikanje
Delovna razdalja: 110 mm

Posebne lastnosti
Širokokotni okular: Da

Splošno
Barva: Siva/črna
Serija: SMZ-171

Področje uporabe
Industrija: Da
Odontotehnika: Da
Metalurgija: Da
Tehnologija materialov: Da
Tehnologija polprevodnikov: Da
