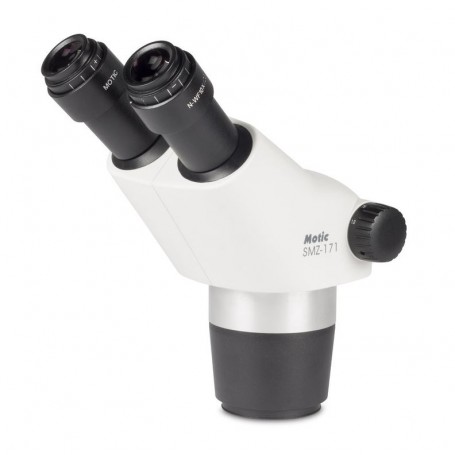

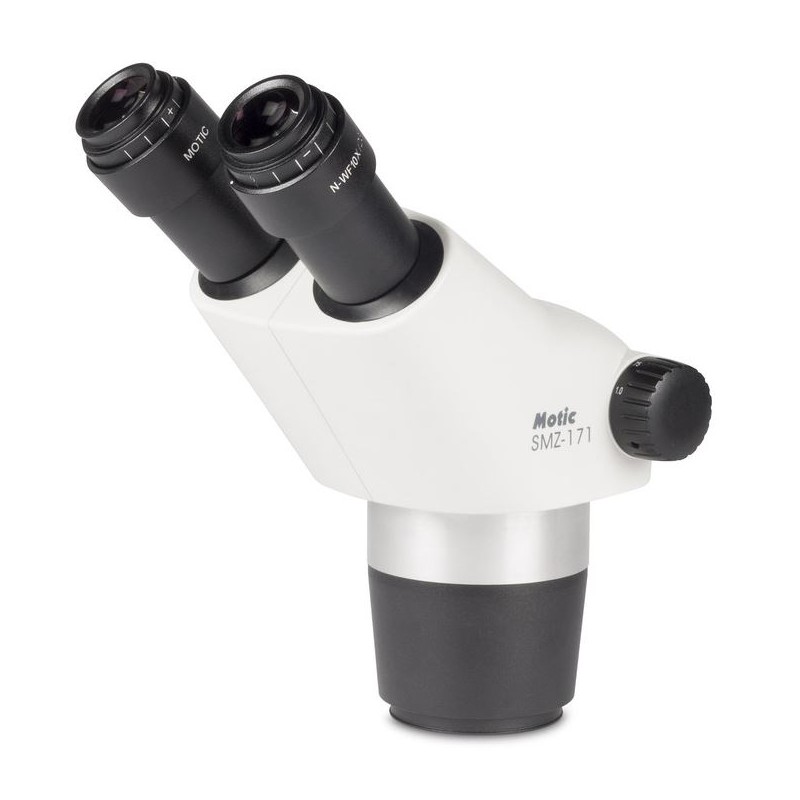

Motic Stereohead SMZ-171-BH, 7,5-50x, binoculare (46644)

Questa testa di microscopio stereo zoom è progettata per un'osservazione precisa e confortevole sia in ambienti industriali che di laboratorio. Presenta un sistema ottico Greenough per immagini tridimensionali di alta qualità. Il tubo binoculare offre un angolo di visione di 45º e può essere ruotato di 360º per un posizionamento flessibile. Gli oculari a campo largo (N-WF10X/23mm) forniscono un ampio campo visivo, e il rapporto di zoom di 6.7:1 consente un intervallo di ingrandimento da 7.5X a 50X. Con una distanza di lavoro di 110 mm, questo modello in versione ESD è particolarmente adatto per le industrie sensibili alle scariche elettrostatiche.

Panoramica della Serie SMZ-171

Il microscopio stereo zoom SMZ-171 è un modello otticamente avanzato della nota serie SMZ Stereo di Motic. Incorpora nuovi materiali per la compatibilità ESD e offre opzioni di illuminazione LED ottimizzate, rendendolo altamente versatile per una vasta gamma di applicazioni in biologia e scienza dei materiali. Le prestazioni ottiche avanzate e le ampie opzioni di accessori rendono l'SMZ-171 ideale sia per il lavoro di laboratorio di routine che per la ricerca impegnativa. Fornisce immagini costantemente chiare e prive di distorsioni per applicazioni che vanno dalla preparazione di campioni biologici e medici al controllo di qualità e ispezione industriale. Il sistema ottico Greenough offre un ampio intervallo di zoom di 6.7:1 che è parfocale a tutti gli ingrandimenti, con un meccanismo a 5 posizioni click-stop per misurazioni precise e ripetibili. La distanza di lavoro standard di 110 mm offre ampio spazio per la visualizzazione e la manipolazione dei campioni, mentre la profondità di campo assicura immagini nitide e tridimensionali. L'SMZ-171 può anche essere facilmente aggiornato per la documentazione digitale aggiungendo una fotocamera Moticam.

Specifiche Generali

• Sistema Ottico Greenough

• Ottiche acromatiche con trattamento anti-fungo

• Tubo di osservazione binoculare o trinoculare a campo largo, inclinato a 45º (distribuzione della luce 0:100 tubo destro/trinotubo in posizione foto)

• Oculari a campo largo con alto punto oculare, WF 10X/23 con regolazione diottrica, +/- 5 dpt

• Distanza interpupillare: 48-75 mm

• Rapporto di zoom: 6.7:1 con 5 clickstop

• Ingrandimento standard: 7.5X-50X

• Distanza di lavoro: 110 mm

Intervallo di Zoom

Il rapporto di zoom di 6.7:1 consente una transizione fluida dalla panoramica macro all'osservazione micro dettagliata, coprendo un intervallo di ingrandimento da 7.5x a 50x. Il design parfocale elimina la necessità di rifocalizzare durante lo zoom. Obiettivi ausiliari e oculari possono estendere l'ingrandimento totale da 2.25X fino a 200X.

Obiettivi Ausiliari

Una distanza di lavoro standard di 110 mm consente una facile manipolazione dei campioni a qualsiasi ingrandimento. Il diametro massimo del campo con oculari 10X al minimo zoom è di 30.7 mm.

Oculari

Gli oculari a campo largo 10x/23 mm sono comodi per tutti gli utenti, inclusi quelli che indossano occhiali. Ogni oculare ha una regolazione diottrica individuale (+/- 5 dpt) per una messa a fuoco precisa e può ospitare reticoli di misurazione. Sono disponibili ingrandimenti alternativi e reticoli aggiuntivi.

Imaging 3-D

Il sistema ottico Greenough, con percorsi ottici completamente separati, fornisce immagini 3D di alta qualità e prive di distorsioni. Il sistema raggiunge una potenza risolutiva massima di 460 lp/mm con un obiettivo ausiliario 2x.

Distanza di Lavoro

La distanza di lavoro standard di 110 mm può essere estesa fino a 301 mm con obiettivi ausiliari. Per un ingrandimento totale più elevato, combinare obiettivi inferiori a 1X con oculari ad alto ingrandimento (fino a 20x).

Teste Ottiche

Sono disponibili versioni binoculare e trinoculare, entrambe con un angolo di visione di 45°, oculari 10X e un obiettivo incorporato 1X. La distanza interpupillare è regolabile da 48 mm a 75 mm. È disponibile una testa binoculare a 60° per esigenze specializzate. Tutte le ottiche sono trattate anti-fungo per l'uso in ambienti umidi.

Configurazione Modulare

L'SMZ-171 è compatibile con una varietà di supporti, inclusi supporti a palo classici (diametro 32 mm), nuovi supporti a braccio e supporti a braccio industriali per campioni più grandi. Sono disponibili versioni ESD per ambienti sensibili all'elettrostatica.

Illuminazione

È disponibile un'ampia gamma di opzioni di illuminazione, tra cui luci ad anello per immagini senza ombre e sorgenti di luce fredda con guide luminose per una visualizzazione dettagliata delle superfici.

Documentazione Digitale

L'SMZ-171 può essere abbinato a fotocamere digitali Moticam e software per creare una postazione completa di documentazione e analisi. La versione trinoculare supporta diversi adattatori per fotocamere per varie dimensioni di chip.

Accessori

• Piano scorrevole rotabile a 360° per il movimento multidirezionale del campione

• Piano x/y attaccabile con intervallo di movimento di 76 x 54 mm per movimenti precisi

• Polarizzatore e analizzatore per analisi della birifrangenza

• Inserto in campo scuro con diaframma a iride per apertura di illuminazione regolabile

Specifiche Tecniche

Ottica
Ingrandimento: 7.5X–50X
Oculare: 10X
Sistema ottico: Greenough

Meccanica
Tipo di costruzione: Binoculare
Messa a fuoco: Movimento grossolano
Distanza di lavoro: 110 mm

Caratteristiche Speciali
Oculare grandangolare: Sì

Generale
Colore: Grigio/nero
Serie: SMZ-171

Campo di Applicazione
Industria: Sì
Odontotecnica: Sì
Metallurgia: Sì
Tecnologia dei materiali: Sì
Tecnologia dei semiconduttori: Sì
