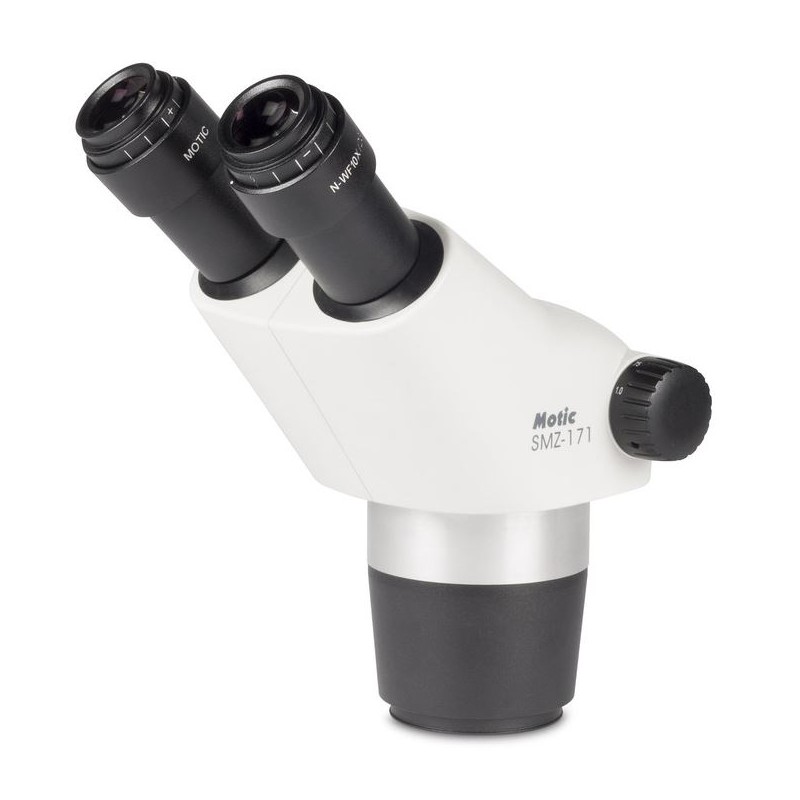

Motic Stereohead SMZ-171-BH, 7,5-50x, binokular (46644)

Dieser Stereo-Zoom-Mikroskopkopf ist für präzise und komfortable Beobachtungen in sowohl industriellen als auch Laborumgebungen konzipiert. Er verfügt über ein Greenough-Optiksystem für hochwertige, dreidimensionale Bildgebung. Das Binokulartubus bietet einen Betrachtungswinkel von 45º und kann um 360º gedreht werden, um eine flexible Positionierung zu ermöglichen. Weitfeldokulare (N-WF10X/23mm) bieten ein breites Sichtfeld, und das Zoomverhältnis von 6,7:1 ermöglicht einen Vergrößerungsbereich von 7,5X bis 50X. Mit einem Arbeitsabstand von 110 mm ist dieses ESD-Version-Modell besonders geeignet für elektrostatisch empfindliche Industrien.

Überblick über die SMZ-171 Serie

Das SMZ-171 Stereo-Zoom-Mikroskop ist ein optisch verbessertes Modell in der bekannten SMZ Stereo-Serie von Motic. Es integriert neue Materialien für ESD-Kompatibilität und bietet optimierte LED-Beleuchtungsoptionen, was es hochgradig vielseitig für eine Vielzahl von biologischen und materialwissenschaftlichen Anwendungen macht. Die fortschrittliche optische Leistung und umfangreiche Zubehörmöglichkeiten machen das SMZ-171 ideal für sowohl routinemäßige Laborarbeiten als auch anspruchsvolle Forschung. Es liefert durchgehend klare, verzerrungsfreie Bilder für Anwendungen, die von der biologischen und medizinischen Probenvorbereitung bis zur industriellen Qualitätskontrolle und Inspektion reichen. Das Greenough-Optiksystem bietet einen großen 6,7:1-Zoombereich, der bei allen Vergrößerungen parfokal ist, mit einem 5-Positionen-Klickstopp-Mechanismus für präzise und wiederholbare Messungen. Der Standard-Arbeitsabstand von 110 mm bietet ausreichend Platz für die Betrachtung und Manipulation von Proben, während die Tiefenschärfe scharfe, dreidimensionale Bilder gewährleistet. Das SMZ-171 kann auch leicht für die digitale Dokumentation aufgerüstet werden, indem eine Moticam-Kamera hinzugefügt wird.

Allgemeine Spezifikationen

• Greenough-Optiksystem

• Apochromatische Optik mit Anti-Pilz-Behandlung

• Weitfeld-Binokular- oder Trinokulartubus, 45º geneigt (Lichtverteilung 0:100 rechtes Okulartubus/Trinotubus in Foto-Position)

• Weitfeld-Hochaugenpunkt-Okulare, WF 10X/23 mit Dioptrienverstellung, +/- 5 dpt

• Interpupillardistanz: 48-75 mm

• Zoomverhältnis: 6,7:1 mit 5 Klickstopps

• Standardvergrößerung: 7,5X-50X

• Arbeitsabstand: 110 mm

Zoombereich

Das 6,7:1-Zoomverhältnis ermöglicht einen reibungslosen Übergang von der Makroübersicht zur detaillierten Mikrobeobachtung und deckt einen Vergrößerungsbereich von 7,5x bis 50x ab. Das parfokale Design eliminiert die Notwendigkeit, während des Zoomens neu zu fokussieren. Zusätzliche Objektive und Okulare können die Gesamtvergrößerung von 2,25X bis zu 200X erweitern.

Zusatzobjektive

Ein Standard-Arbeitsabstand von 110 mm ermöglicht eine einfache Probenmanipulation bei jeder Vergrößerung. Der maximale Felddurchmesser mit 10X-Okularen beim niedrigsten Zoom beträgt 30,7 mm.

Okulare

Die Weitfeld-10x/23 mm-Okulare sind für alle Benutzer komfortabel, einschließlich Brillenträger. Jedes Okular hat eine individuelle Dioptrienverstellung (+/- 5 dpt) für präzises Fokussieren und kann Messskalen aufnehmen. Alternative Vergrößerungen und zusätzliche Skalen sind verfügbar.

3-D-Bildgebung

Das Greenough-Optiksystem mit vollständig getrennten optischen Pfaden liefert hochwertige, verzerrungsfreie 3D-Bilder. Das System erreicht eine maximale Auflösung von 460 lp/mm mit einem 2x-Zusatzobjektiv.

Arbeitsabstand

Der Standard-Arbeitsabstand von 110 mm kann mit Zusatzobjektiven auf 301 mm erweitert werden. Für höhere Gesamtvergrößerungen kombinieren Sie Objektive unter 1X mit hochvergrößernden Okularen (bis zu 20x).

Optische Köpfe

Binokulare und trinokulare Versionen sind verfügbar, beide mit einem Betrachtungswinkel von 45°, 10X-Okularen und einem eingebauten 1X-Objektiv. Die Interpupillardistanz ist von 48 mm bis 75 mm einstellbar. Ein 60°-Binokularkopf ist für spezielle Bedürfnisse verfügbar. Alle Optiken sind für den Einsatz in feuchten Umgebungen pilzgeschützt behandelt.

Modulare Konfiguration

Der SMZ-171 ist mit einer Vielzahl von Ständern kompatibel, einschließlich klassischer Stangeständer (32 mm Durchmesser), neuer Armständer und industrieller Auslegerständer für größere Proben. ESD-Versionen sind für elektrostatisch empfindliche Umgebungen verfügbar.

Beleuchtung

Eine breite Palette von Beleuchtungsoptionen ist verfügbar, einschließlich Ringlichtern für schattenfreie Bildgebung und Kaltlichtquellen mit Lichtleitern für detaillierte Oberflächenvisualisierung.

Digitale Dokumentation

Der SMZ-171 kann mit Moticam-Digitalkameras und Software kombiniert werden, um eine vollständige Dokumentations- und Analyse-Workstation zu erstellen. Die trinokulare Version unterstützt verschiedene Kameraadapter für verschiedene Chipgrößen.

Zubehör

• 360° drehbare Gleitbühne für multidirektionale Probenbewegung

• Ansteckbare x/y-Bühne mit 76 x 54 mm Verfahrweg für präzise Bewegung

• Polarisator und Analysator für Doppelbrechungsanalyse

• Dunkelfeld-Einsatz mit Irisblende für einstellbare Beleuchtungsöffnung

Technische Spezifikationen

Optik
Vergrößerung: 7,5X–50X
Okular: 10X
Optisches System: Greenough

Mechanik
Bauart: Binokular
Fokussierung: Grobbewegung
Arbeitsabstand: 110 mm

Besondere Merkmale
Weitwinkelokular: Ja

Allgemein
Farbe: Grau/schwarz
Serie: SMZ-171

Anwendungsbereich
Industrie: Ja
Zahntechnik: Ja
Metallurgie: Ja
Materialtechnologie: Ja
Halbleitertechnologie: Ja
