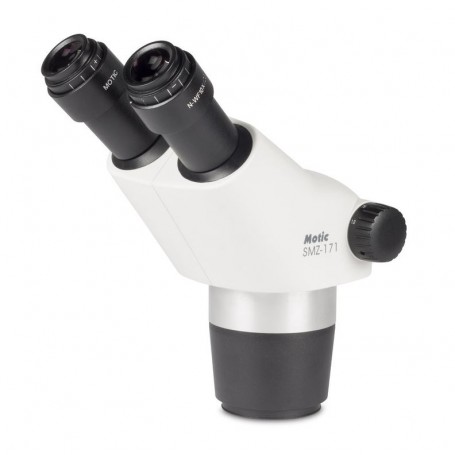

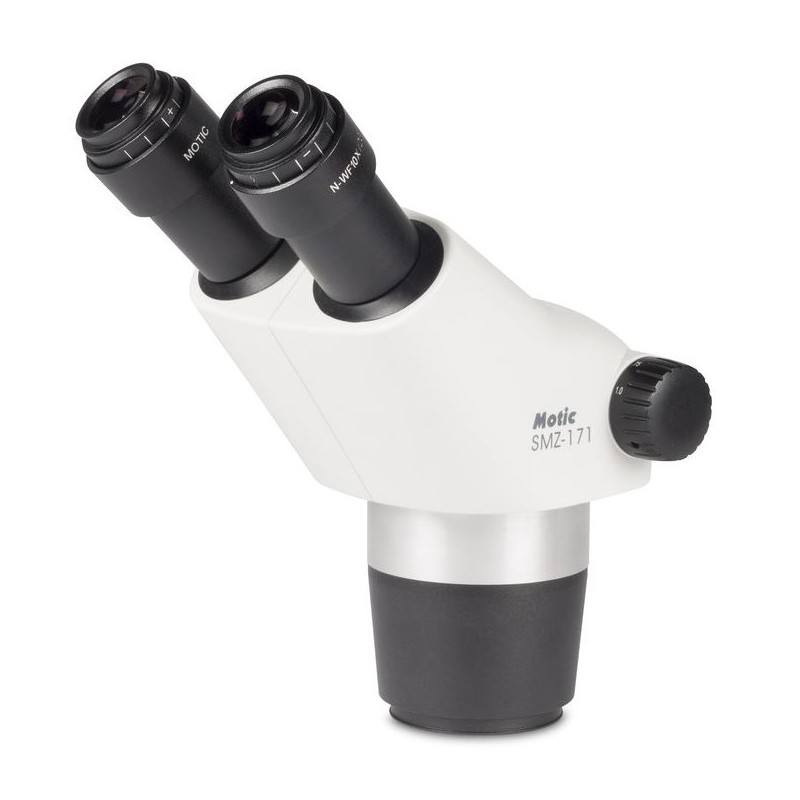

Motic Stereohead SMZ-171-BH, 7,5-50x, binokkel (46644)

See stereosuumikroskoobi pea on loodud täpseks ja mugavaks vaatlemiseks nii tööstus- kui ka laborikeskkonnas. Sellel on Greenough optiline süsteem, mis tagab kõrgekvaliteedilise kolmemõõtmelise kujutise. Binokulaarne toru pakub 45º vaatenurka ja seda saab paindlikuks positsioneerimiseks pöörata 360º. Laiavaate okulaarid (N-WF10X/23mm) pakuvad laia vaatevälja ning suumisuhe 6,7:1 võimaldab suurendust vahemikus 7,5X kuni 50X. Töövahemaa 110 mm muudab selle ESD-versiooni mudeli eriti sobivaks elektrostaatiliselt tundlikele tööstustele.

SMZ-171 seeria ülevaade

SMZ-171 stereosuumikroskoop on optiliselt täiustatud mudel Moticu tuntud SMZ Stereo seerias. See sisaldab uusi materjale ESD ühilduvuse jaoks ja pakub optimeeritud LED-valgustusvõimalusi, muutes selle väga mitmekülgseks laia valiku bioloogiliste ja materjaliteaduse rakenduste jaoks. Täiustatud optiline jõudlus ja ulatuslikud lisatarvikute valikud muudavad SMZ-171 ideaalseks nii rutiinseks laboritööks kui ka nõudlikuks uurimistööks. See tagab järjepidevalt selged, moonutusteta pildid rakenduste jaoks, mis ulatuvad bioloogiliste ja meditsiiniliste proovide ettevalmistamisest kuni tööstusliku kvaliteedikontrolli ja -inspektsioonini. Greenough optiline süsteem pakub suurt 6,7:1 suumivahemikku, mis on kõikidel suurendustel parfokaalne, koos 5-positsioonilise klõpsmehhanismiga täpsete ja korduvate mõõtmiste jaoks. Standardne 110 mm töövahemaa pakub piisavalt ruumi proovide vaatamiseks ja manipuleerimiseks, samas kui vaate sügavus tagab teravad, kolmemõõtmelised pildid. SMZ-171 saab hõlpsasti täiendada digitaalse dokumentatsiooni jaoks, lisades Moticam kaamera.

Üldised spetsifikatsioonid

• Greenough optiline süsteem

• Akromaatilised optikad seenevastase töötlusega

• Laiavaate binokulaarne või trinokulaarne vaatlustoru, 45º kaldega (valguse jaotus 0:100 paremas okulaaris/trinokulaartorus fotoasendis)

• Laiavaate kõrge silmapunktiga okulaarid, WF 10X/23 dioptrilise reguleerimisega, +/- 5 dpt

• Interpupillaarne kaugus: 48-75 mm

• Suumisuhe: 6,7:1 viie klõpsuga

• Standardne suurendus: 7,5X-50X

• Töövahemaa: 110 mm

Suumivahemik

6,7:1 suumisuhe võimaldab sujuvat üleminekut makroülevaatest detailse mikrovaatluseni, hõlmates suurendusvahemikku 7,5x kuni 50x. Parfokaalne disain välistab vajaduse uuesti fokuseerida suumimise ajal. Lisaläätsed ja okulaarid võivad suurendada kogusuurendust vahemikus 2,25X kuni 200X.

Lisaläätsed

Standardne töövahemaa 110 mm võimaldab lihtsat proovide manipuleerimist igal suurendusel. Maksimaalne vaatevälja läbimõõt 10X okulaaridega madalaimal suumil on 30,7 mm.

Okulaarid

Laiavaate 10x/23 mm okulaarid on mugavad kõigile kasutajatele, sealhulgas prillikandjatele. Igal okulaari on individuaalne dioptriline reguleerimine (+/- 5 dpt) täpseks fokuseerimiseks ja need võivad mahutada mõõtmisretikuleid. Saadaval on alternatiivsed suurendused ja täiendavad retikuleid.

3-D kujutamine

Greenough optiline süsteem, millel on täielikult eraldatud optilised teed, pakub kõrgekvaliteedilisi, moonutusteta 3D pilte. Süsteem saavutab maksimaalse lahutusvõime 460 lp/mm 2x lisaläätsega.

Töövahemaa

Standardne 110 mm töövahemaa saab lisaläätsedega pikendada kuni 301 mm. Suurema kogusuurenduse jaoks kombineerige alla 1X objektiivid kõrge suurendusega okulaaridega (kuni 20x).

Optilised pead

Saadaval on binokulaarsed ja trinokulaarsed versioonid, mõlemad 45° vaatenurgaga, 10X okulaaridega ja sisseehitatud 1X objektiiviga. Interpupillaarne kaugus on reguleeritav vahemikus 48 mm kuni 75 mm. Spetsiaalsete vajaduste jaoks on saadaval 60° binokulaarpea. Kõik optikad on seenevastase töötlusega kasutamiseks niisketes keskkondades.

Modulaarne konfiguratsioon

SMZ-171 on ühilduv erinevate statiividega, sealhulgas klassikaliste poststatiividega (32 mm läbimõõt), uute käetugedega statiividega ja tööstuslike buumistatiividega suuremate proovide jaoks. ESD versioonid on saadaval elektrostaatiliselt tundlikele keskkondadele.

Valgustus

Saadaval on lai valik valgustusvõimalusi, sealhulgas rõngasvalgustid varjuteta pildistamiseks ja külmvalgusallikad valgusjuhtmetega detailseks pinna visualiseerimiseks.

Digitaalne dokumentatsioon

SMZ-171 saab ühendada Moticam digikaamerate ja tarkvaraga, et luua täielik dokumentatsiooni ja analüüsi tööjaam. Trinokulaarne versioon toetab erinevaid kaameraadaptereid erinevate kiibi suuruste jaoks.

Tarvikud

• 360° pööratav libisev lava mitmesuunaliseks proovi liigutamiseks

• Kinnitatav x/y-lava 76 x 54 mm liikumisulatusega täpseks liikumiseks

• Polarisaator ja analüsaator kaksikmurdumise analüüsiks

• Tumedavälja sisestus iirise diafragmaga reguleeritava valgustuse ava jaoks

Tehnilised andmed

Optika
Suurendus: 7.5X–50X
Okulaar: 10X
Optiline süsteem: Greenough

Mehaanika
Ehituse tüüp: Binokulaarne
Fookustamine: Jäme liikumine
Töövahemaa: 110 mm

Eriomadused
Lai nurga okulaar: Jah

Üldine
Värv: Hall/must
Seeria: SMZ-171

Kasutusvaldkond
Tööstus: Jah
Odontotehnika: Jah
Metallurgia: Jah
Materjalitehnoloogia: Jah
Pooljuhttehnoloogia: Jah
