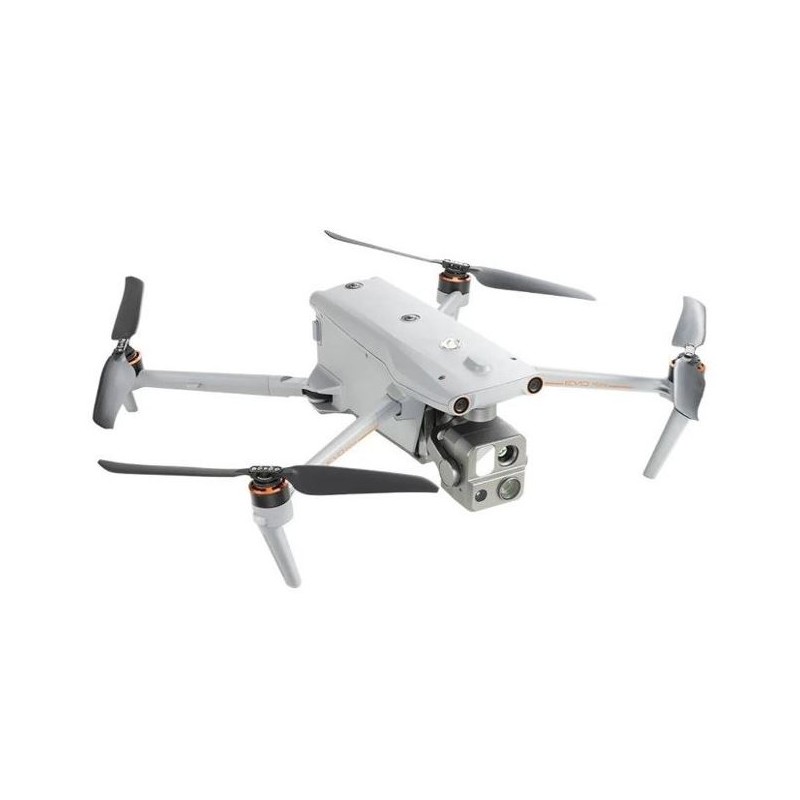

Autel Evo Max 4N Drohne

Erreichen Sie neue Grenzen

Die EVO Max-Serie bietet Ihnen erweiterte Autonomie. Es bewertet komplexe Umgebungen, um in Echtzeit 3D-Flugrouten für eine beispiellose Hindernisvermeidung zu erstellen. Fortschrittliche Sensoren ermöglichen Flüge in GPS-unzugänglichen Gebieten und die unglaublichen Wärmebild- und Sternenlichtkameras eröffnen neue Szenarien zur Objekterkennung und -verfolgung. Mit ihrem faltbaren, wetterbeständigen Design ist die Serie ebenso tragbar wie leistungsfähig.

• 720° Hindernisvermeidung
• Navigation in Umgebungen, in denen kein GPS möglich ist
• A-Mesh-Netzwerk
• 0,0001 LUX Sternenlichtkamera
• Hot-Swap-fähige Batterien
• 12,4 Meilen Übertragungsreichweite
• 42 Min. Max. Flugzeit
• Wetterschutzklasse IP43

Automatische Pfadfindung

Die Autonomy Engine von Autel sammelt Umgebungsdaten und plant 3D-Flugrouten durch komplexe Umgebungen wie Berge, Wälder und Gebäude. Zu den Anwendungsfällen gehören die schnelle 3D-Szenenrekonstruktion, die Überwachung der öffentlichen Sicherheit, Industrieinspektionen und Landvermessung.

Navigation in einer GPS-verweigerten Umgebung

Fortschrittliche Sensoren ermöglichen der EVO Max-Serie die Navigation innerhalb befestigter Strukturen, unter der Erde oder in Umgebungen ohne GPS.

Präzise Objektidentifizierung und -verfolgung

Basierend auf der KI-Erkennungstechnologie von Autel kann die EVO Max-Serie automatisch verschiedene Arten von Zielen wie Wärmequellen, sich bewegende Personen oder Fahrzeuge identifizieren und anvisieren sowie eine Verfolgung in großen Höhen und eine Datenerfassung für die Strafverfolgung ermöglichen.

Keine toten Winkel. Ultimative Hindernisvermeidung

Die EVO Max-Serie ist die einzige kommerzielle Drohne, die traditionelle binokulare Sichtsysteme mit Millimeterwellenradartechnologie kombiniert. Dadurch kann die integrierte Autel Autonomy Engine Objekte mit einer Größe von bis zu 0,5 Zoll erkennen, tote Winkel eliminieren und den Betrieb bei schlechten Lichtverhältnissen oder Regen ermöglichen.

Anti-Stau, Anti-Interferenz

Die EVO Max-Serie verwendet fortschrittliche Flugsteuerungsmodule und Algorithmen, die speziell zur Bekämpfung von RFI, EMI und GPS-Spoofing entwickelt wurden. Dadurch kann die EVO Max-Serie sicher in der Nähe von Stromleitungen, kritischen Strukturen und in komplexen Bereichen fliegen.

A-Mesh 1.0. Das erste Mesh-Netzwerk der Branche

Die EVO Max-Serie verfügt über das neue A-Mesh-System, das autonome Kommunikation, Verbindung und Zusammenarbeit von Drohne zu Drohne ermöglicht.

Erweiterte Reichweite

Kommunikationsknoten können statisch auf Hügeln oder Masten platziert werden, um eine vollständige Abdeckung eines Gebiets zu gewährleisten, oder ein Schwarm Drohnen kann mobile Kommunikationspunkte bereitstellen, um die Abdeckung der gesamten Gruppe zu erweitern.

Anwendungen außerhalb der Sichtlinie

Mit A-Mesh können mehrere Drohnen in der Nähe als Relaispunkte fungieren, um die Effektivität des BVLOS-Betriebs erheblich zu verbessern.

Verbesserte Anti-Interferenz

Im Gegensatz zu einer herkömmlichen Kettenstruktur kann die EVO Max-Serie nahtlos mit anderen Drohnen in der Nähe kommunizieren. Wenn eine einzelne Drohne ausfällt oder unerwartet aussteigt, organisiert sich das gesamte System selbstständig und leitet weiterhin wichtige Informationen weiter.

Vollständige Flottenkontrolle

Mehrere Drohnen können autonom von einem Piloten oder von einer Gruppe von Piloten gleichzeitig mit oder ohne LTE-Abdeckung gesteuert werden.

Autel SkyLink 3.0

Das SkyLink 3.0-System der EVO Max-Serie verfügt über 6 Antennen, 4 Frequenzbänder, AES-256-Verschlüsselung und optionale 4G-Integration, um Benutzern die fortschrittlichsten Flugfunktionen zu bieten, die es je in einem EVO gab.

• 12,4 Meilen Bildübertragungsentfernung
• <150 ms Latenz
• 1080P@30FPS Echtzeit-Bildqualität
• 900 MHz/2,4 GHz/5,2 GHz/5,8 GHz* Frequenzbänder

*Während 900 MHz nur für FCC-Regionen gilt, gilt 5,2 GHz nur für FCC-, CE- und UKCA-Regionen.

Einsatzbereite Nutzlast

Die Nutzlast umfasst eine Sternenlichtkamera, eine Weitwinkelkamera, eine Zoomkamera, eine Wärmebildkamera und einen Laser-Entfernungsmesser für alle Datenerfassungsanforderungen und wichtige Entscheidungsfindung.

Entdecken Sie die Nacht. EVO Max 4N

Sternenlichtkamera

• 2,3 MP
• LUX: 0,0001, ISO: 450000
• Äquivalent: 41,4 mm

Weitwinkelkamera

• 50 MP
• 1/1,28" CMOS
• Blende: f/1,9
• DFOV: 85°
• Äquivalent: 23 mm

Wärmebildkamera

• 640×512, Brennweite: 9,1 mm
• 16-facher Digitalzoom
• Bereich: -4 ℉ bis 1022 ℉

Laser-Entfernungsmesser

• Messbereich: 16,4–3737 Fuß
• Messgenauigkeit: ± (1 m + D×0,15 %)

Verfolge die Hitze und erkunde die Nacht

Sternenlichtkamera

Nutzen Sie diese neue Kamera, um die Nacht mit erfassten und verfolgten Zielen zu erkunden.

Superzoom

Nutzen Sie diese neue Kamera, um die Nacht mit erfassten und verfolgten Zielen zu erkunden.

Überempfindlichkeit

Der Moonlight-Algorithmus 2.0 beschleunigt die Nachbearbeitung und ermöglicht die Aufnahme gestochen scharfer, detaillierter Bilder in Umgebungen mit wenig Licht.

Video: 4K 30fps, max. ISO 64000

Foto: Der Mondlichtmodus reduziert Rauschen und verbessert HDR.

Starke Infrarotwahrnehmung

Ausgestattet mit einer hochauflösenden Wärmebildkamera mit 640 x 512 Pixeln, 9,1 mm Brennweite und 16-fachem Digitalzoom.

Präzise Entfernungsmessung

Tippen Sie auf ein Ziel, um die Koordinaten und die Höhe schnell aus einer Entfernung von bis zu 0,75 Meilen abzurufen.

Autel Enterprise App-Plattform

Die Autel Enterprise App wurde von Grund auf für industrielle Anwendungen entwickelt und verfügt über eine brandneue Schnittstelle für eine einfache, effiziente Bedienung. Zusätzliche Funktionen und halbautonome Modi maximieren die Missionsfähigkeit der EVO Max-Serie.

In der Box

1x Autel EVO MAX 4N Drohne

1x Autel EVO MAX 4N Akku

1x Smart Controller V3 Steuereinheit mit Stick-Cover

1x Ladegerät mit Kabel

1x Gimbal-Abdeckung

1x Paar Ersatzpropeller

1x 64GB Speicherkarte

1x Transportkoffer

1x Schraubendreher

1x Controller-Lanyard

1x Controller-Ladegerät mit Lade- und Übertragungskabel

1xHandbuch und Produktliste

1xKoffer

Technische Spezifikationen

Flugzeug

EVO Max 4N Gewicht 3,62 lbs (1641 g, Akku und Gimbal im Lieferumfang enthalten)

Max. Startgewicht 4,41 lbs (1999 g)

Abmessungen 562*651*147 mm (ausgeklappt, inkl. Propeller); 318*400*147 mm (ausgeklappt, ohne Propeller); 257*145*131 mm (gefaltet, exkl. Propeller)

Diagonaler Radstand 1,53 Fuß (466 mm)

Maximale Aufstiegsgeschwindigkeit 8 m/s

Maximale Abstiegsgeschwindigkeit 6 m/s

Maximale horizontale Geschwindigkeit (windlos in der Nähe des Meeresspiegels) 23 m/s – *Die maximale Geschwindigkeit im Ludicrous-Modus beträgt 19 m/s beim Betrieb in EU-Regionen.

Maximale Starthöhe 13.124 Fuß (4.000 m)

Maximale Flugzeit (windlos) 42 Minuten

Maximale Schwebezeit (windlos) 38 Minuten

Maximaler Windwiderstand 27 Meilen pro Stunde* – *Start und Landung können Windgeschwindigkeiten von bis zu 27 Meilen pro Stunde (12 m/s) standhalten.

IP-Schutzart IP43

Maximaler Neigungswinkel 35°

Maximale Winkelgeschwindigkeit: 300°/s; Gier: 120°/s

Betriebstemperatur -4°F bis 122°F (-20℃ bis 50℃)

Interner Speicher 128 GB interner Speicher mit 64 GB verfügbarem Speicherplatz* (Der verbleibende verfügbare Speicherplatz variiert je nach Firmware-Version)

Betriebsfrequenz 2,4 GHz/5,8 GHz; 5,2 GHz (gilt nur für FCC-, CE- und UKCA-Regionen). ; 900 MHz (gilt nur für FCC-Regionen).

GNSS GPS+Galileo+BeiDou+GLONASS

Sendeleistung (EIRP) 2,4 GHz: <30 dBm (FCC), <20 dBm (CE/SRRC/MIC); 5,8 GHz: <27 dBm (FCC/SRRC), <14 dBm (CE); 5,15–5,25 GHz: <23 dBm (FCC/CE); 902–928 MHz: <30 dBm (FCC); 5,65–5,755 GHz: <27 dBm (MIC)

Schwebegenauigkeit vertikal: ±0,1 m (bei normal funktionierenden Bildverarbeitungssystemen); ±0,5 m (bei normaler GNSS-Funktion); ; Horizontal: ±0,3 m (bei normal funktionierenden Bildverarbeitungssystemen); ±0,5 m (bei normaler GNSS-Funktion);

Wi-Fi-Protokoll 802.11a/b/g/n/ac/ax; Unterstützt 2 x 2 MIMO Wi-Fi

Wi-Fi-Betriebsfrequenz 2,400–2,4835 GHz; 5,150–5,250 GHz (CE/FCC/MIC); 5,725 ‒ 5,850 GHz* (außer MIC）

Wi-Fi-Sendeleistung (EIRP) 2,400–2,4835 GHz; FCC: <30 dBm; CE/SRRC/MIC: <20 dBm; 5,150 - 5,250 GHz; FCC/CE/MIC<22 dBm; 5,725 ‒ 5,850 GHz ; FCC/SRRC: <21 dBm; CE: <14 dBm

Gimbal

Mechanischer Neigungsbereich: -135° bis 45°; Gier: -45° bis 45°; Rollen: -45° bis 45°

Steuerbarer Bereich -90° bis 30°

Stabiles System 3-Achsen-Gimbal (Nick, Gier, Roll)

Maximale Steuergeschwindigkeit (Pitch) 200º/s

Winkelschwingungsbereich <0,005°

EVO Max 4N Starlight-Kamera

Sensoreffektive Pixel: 2,3 Mio

Brennweite des Objektivs: 35 mm (entspricht 41,4 mm); Sichtfeld: 52°; Zoombereich: 1-8x, unterstützt Gestängezoom

ISO-Bereich Auto: ISO100-ISO450000; Superempfindlicher Modus: Auto ISO100-ISO450000

Kameramodi Einzelaufnahme (Standard)

Fotoformat JPG

Fotoauflösung 1920×1200

Videoformat MP4

Videoauflösung 20 Mbit/s (1920×1200 P30)

HDR-Video automatisch

Superempfindlicher Videoausgangsmodus: 1920×1200 P30

EVO Max 4N Wärmebildkamera

Sensor Ungekühltes VOx-Mikrobolometer

Objektiv-FOV: 61°; Brennweite: 9,1 mm; Blende: f/1,0; Fokussierungsentfernung: 2,2 m ~ ∞

Genauigkeit der Infrarot-Temperaturmessung ±3℃ oder ±3% des Messwerts (unter Verwendung des größeren Werts) bei Umgebungstemperaturbereich von -4℉ bis 140℉ (-20℃-60℃)

Videoauflösung 640×512@30FPS

Fotogröße 640×512

Pixelabstand 12 um

Temperaturmessmethode Mittenmessung, Topfmessung, Rechteckmessung

Temperaturmessbereich -4℉ bis 302℉, 32℉ bis 1022℉ (-20°C bis 150°C, 0 bis 550°C)

Temperaturalarm Alarmschwellenwerte für hohe und niedrige Temperaturen, Meldekoordinaten und Temperaturwerte

Palette Weiß heiß/Schwarz heiß/Sengend/Regenbogen/Grau/Eisenbogen/Kalt und heiß

Weitwinkelkamera

Sensor 1/1,28 CMOS, effektive Pixel: 50M

Objektiv-FOV: 85°; Brennweite: 4,5 mm (entspricht: 23 mm); Blende: f/1,9; AF-Motor: PDAF-Fokus

Belichtungskorrektur ±3EV 0,3EV/Schritt

ISO-Bereich Foto: ISO100~ISO6400; Video: ISO100~ISO64000 (Nachtszenenmodus: bis zu ISO64000)

Verschlusszeit Foto: 8s ~ 1/8000s; Video: 1s ~ 1/8000s

Max. Videoauflösung 4000×3000

Fotogröße 4096 x 3072

Laser-Entfernungsmesser

Messgenauigkeit ± (1 m + D×0,15 %) D ist der Abstand zu einer vertikalen Oberfläche

Messbereich 5 m bis 1,2 km

Bildübertragung

Betriebsfrequenz 2,4 G/5,8 G/900 MHz* – *900 MHz gilt nur für FCC-Regionen.

Maximale Übertragungsreichweite (ungehindert, störungsfrei) 12,4 Meilen/20 km (FCC), 4,9 Meilen/8 km (CE)

Unabhängige Vernetzung Autel Smart Controller V3

Sendeleistung (EIRP) 2,4 GHz: <28 dBm (FCC), <20 dBm (CE/SRRC/MIC); 5,8 GHz: <28 dBm (FCC/SRRC), <14 dBm (CE); 5,15–5,25 GHz: < 23 dBm (FCC/CE); 902–928 MHz: <30 dBm (FCC); 5,65–5,755 GHz: <27 dBm (MIC)

Millimeterwellen-Radarsensorsystem

Frequenz 60 GHz/24 GHz* – *Bitte fliegen Sie sicher und halten Sie sich an die örtlichen Gesetze und Vorschriften, um 60 GHz zu verwenden.

Erfassungsbereich 60-GHz-Radar: Aufwärts: 0,3–20 m (0,98–787,4 Zoll), Abwärts: 0,15–80 m (5,9–3149,6 Zoll), Vorwärts und Rückwärts: 0,3–50 m (0,98–98,43 Fuß); 24-GHz-Radar: Abwärts: 2,62–39,4 Fuß (0,8–12 m)

Sichtfeld horizontal (6 dB): ±60°/±22° (24G/60G); Vertikal (6 dB): ±30°/±20° (24G/60G)

Betriebsumgebung Das 60-GHz-Millimeterwellen-Radarerfassungssystem unterstützt bei jedem Wetter die Vermeidung von Hindernissen durch Glas, Wasser, Leitungen, Gebäude und Bäume. Der Hindernisausweichabstand variiert je nach der Fähigkeit des Hindernisses, elektromagnetische Wellen zu reflektieren, und seiner Oberflächengröße.

Das 24-GHz-Millimeterwellenradar unterstützt die Abwärtserkennung und sein Erfassungsbereich variiert je nach Bodenmaterial. Beispielsweise beträgt der Erfassungsbereich von Zementboden 12 Meter und der Erfassungsbereich von Gras mit einer Dicke von mehr als 3 cm weniger als 6 Meter.

Visuelles Sensorsystem

Hinderniserkennungsbereich vorwärts: 19,7–1220,5 Zoll (0,5–31 m); Rückwärts: 19,7–984,3 Zoll (0,5–25 m); Seitlich: 19,7–1023,6 Zoll (0,5–26 m); Nach oben: 0,2–26 m (0,66–85,3 Fuß); Nach unten: 0,3–23 m (0,98–75,5 Fuß)

FOV Vorwärts-/Rückwärtssensor: 60° (H), 80° (V); Aufwärts-/Abwärtssensor: 180° (seitlich), 120° (vorwärts und rückwärts)

Betriebsumgebung Vorwärts, rückwärts, seitwärts, nach oben: Die Oberfläche weist bei ausreichender Beleuchtung (>15 Lux, normale Innenbeleuchtung mit Leuchtstofflampen) eine reichhaltige Textur auf; Nach unten: Die Oberfläche ist ein diffuses Material mit einem Reflexionsgrad >20 %

(Wände, Bäume, Menschen usw.), bei ausreichender Beleuchtung (>15 Lux, normale Innenbeleuchtung mit Leuchtstofflampen)

Radar- und visuelle Sensorsysteme

Erfassungsbereich vorwärts und rückwärts: 11,8–1968,5 Zoll (0,3–50 m); Seitlich: 19,7–1023,6 Zoll (0,5–26 m); Nach oben: 0,2–26 m (0,66–85,3 Fuß); Abwärts: 0,49–262,5 Fuß (0,15–80 m) (60-GHz-Radar)

FOV Vorwärts-/Rückwärtssensor: 80° (H), 120° (V); Aufwärts-/Abwärtssensor: 180° (seitlich), 120° (vorwärts und rückwärts)

Betriebsumgebung Vorwärts, Rückwärts, Aufwärts, Abwärts: Unterstützt die Vermeidung von Hindernissen bei jedem Wetter durch Glas, Wasser, Zweige, Gebäude und Hochspannungsleitungen. Mindestens eine der beiden Bedingungen sollte erfüllt sein: ausreichende Beleuchtung oder das Hindernis weist eine starke Reflexionsfähigkeit gegenüber elektromagnetischen Wellen auf.

Seitlich: Die Oberfläche weist bei ausreichender Beleuchtung (>15 Lux, normale Innenbeleuchtung mit Leuchtstofflampen) eine reichhaltige Textur auf.

Autel Smart Controller V3

Bildschirm 7,9 Zoll, 2000nits max. Helligkeit, Auflösung 2048*1536

Batteriekapazität: 5800 mAh; Batterietyp: Intelligente Lithium-Ionen-Batterie; Spannung: 11,55 V; Energie: 67Wh

Ladezeit: 120 Minuten

Betriebszeit 2,5 Stunden (max. Helligkeit); 4,5 Stunden (50 % Helligkeit)

Maximale Übertragungsreichweite (ohne Störungen) 12,4 Meilen/20 km (FCC), 4,9 Meilen/8 km (CE)

IP-Schutzart IP43

Speicher 128G

GNSS GPS+GLONASS+Galileo+Beidou

Betriebstemperatur -4°F bis 104°F (-20℃ bis 40℃)

Wi-Fi-Protokoll WiFi Direct, Wi-Fi Display, 802.11a/b/g/n/ac; Unterstützt 2 x 2 MIMO Wi-Fi

Betriebsfrequenz 2,400 - 2,4835 GHz; 5,150–5,250 GHz* (nur MIC); 5,725 ‒ 5,850 GHz* (außer MIC）

Sendeleistung (EIRP) 2,400–2,4835 GHz FCC:<23 dBm; CE/SRRC/MIC: <20 dBm; 5,150–5,250 GHz MIC: <17 dBm; 5,725 ‒ 5,850 GHz FCC/SRRC:<22 dBm CE:<14 dBm

Flugzeugbatterie

Kapazität 8070 mAh

Spannung 14,88 V

Batterietyp LiPo 4S

Energie 120 Wh

Nettogewicht 1,15 lbs (520 g)

Ladetemperatur -20 °C bis 45 °C (4 °F bis 113 °F). Wenn die Temperatur unter 5 °C (41 °F) liegt, wird die Selbsterwärmungsfunktion automatisch aktiviert. Es sollten mindestens etwa 10 % der Restleistung zum Heizen übrig bleiben.)

Hot-Swap-fähig
