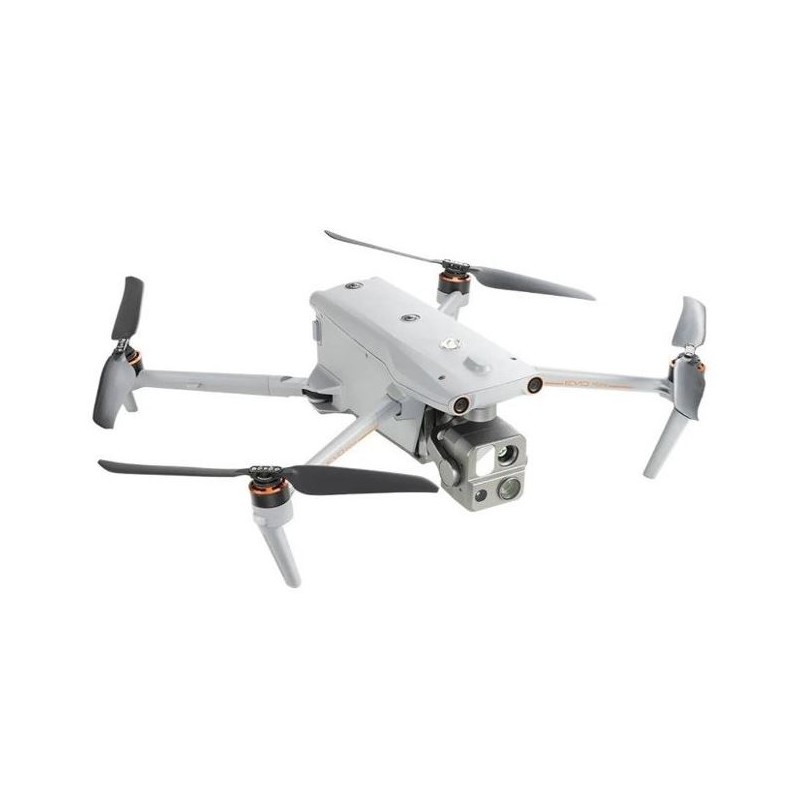

Autel Evo Max 4N droon

Jõua uutele piiridele

EVO Max seeria pakub teile täiustatud autonoomiat. See hindab keerulisi keskkondi, et luua reaalajas 3D-lennutrajektoori enneolematuks takistuste vältimiseks. Täiustatud andurid võimaldavad lendamise GPS-i kättesaamatud piirkondades ning uskumatud soojus- ja tähekaamerad avavad uued objektide tuvastamise ja jälgimise stsenaariumid. Kokkupandava ilmastikukindla disainiga seeria on nii kaasaskantav kui võimalik.

• 720° takistuste vältimine
• Navigeerimine GPS-i keelatud keskkondades
• A-Mesh võrgundus
• 0,0001 LUX Starlight kaamera
• Kuumalt vahetatavad akud
• Käiguulatus 12,4 miili
• 42 min Max. Lennuaeg
• Ilmastiku reiting IP43

Automaatne tee leidmine

Auteli autonoomiamootor kogub ümbritseva keskkonna andmeid ja kavandab 3D-lennutrajektoori keerulistes keskkondades, nagu mäed, metsad ja hooned. Kasutusjuhtumid hõlmavad kiiret 3D-stseeni rekonstrueerimist, avaliku julgeoleku jälgimist, tööstuslikku ülevaatust ja maamõõtmist.

Navigeerimine GPS keelatud keskkonnas

Täiustatud andurid võimaldavad EVO Max seerial navigeerida kõvastunud struktuurides, maa all või ilma GPS-ita keskkondades.

Objektide täpne tuvastamine ja jälgimine

Auteli tehisintellekti tuvastamise tehnoloogial põhinev EVO Max seeria suudab automaatselt tuvastada ja lukustada erinevat tüüpi sihtmärke, nagu soojusallikad, liikuvad inimesed või sõidukid, ning saavutada kõrgel kõrgusel jälgimise ja andmete kogumise õiguskaitse jaoks.

Pimedaid kohti pole. Lõplik takistuste vältimine

EVO Max seeria on ainus kaubanduslik droon, mis ühendab traditsioonilised binokulaarsed nägemissüsteemid millimeeterlaineradari tehnoloogiaga. See võimaldab pardal oleval Autel Autonomy Enginel tajuda kuni 0,5 tolli objekte, kõrvaldades pimealad ja võimaldades töötada vähese valguse või vihmastes tingimustes.

Anti Jam, Anti Interference

EVO Max seeria kasutab täiustatud lennujuhtimismooduleid ja algoritme, mis on spetsiaalselt loodud RFI, EMI ja GPS-i võltsimise vastu. See võimaldab EVO Max seerial lennata enesekindlalt elektriliinide, kriitiliste struktuuride läheduses ja keerukates piirkondades.

A-Mesh 1.0. Tööstuse esimene võrguvõrk

EVO Max seeria sisaldab uut A-Mesh süsteemi, mis võimaldab droonide vahel autonoomset suhtlust, ühendust ja koostööd.

Täiustatud vahemik

Sidesõlmed saab paigutada staatiliselt küngastele või postidele, et tagada piirkonna täielik katvus, või droonide sülem võib pakkuda mobiilsidepunkte, et laiendada kogu rühma leviala.

Vaatejoonest kaugemal asuvad rakendused

A-Meshiga võivad läheduses asuvad mitmed droonid toimida releepunktidena, et oluliselt parandada BVLOS-i töö tõhusust.

Täiustatud häiretevastane toime

EVO Max seeria suudab erinevalt traditsioonilisest ketistruktuurist sujuvalt suhelda läheduses olevate droonidega. Kui mõni droon ebaõnnestub või ootamatult väljub, organiseerib kogu süsteem iseseisvalt ja jätkab kriitilise teabe edastamist.

Täielik autopargi juhtimine

Mitut drooni saab autonoomselt juhtida üks piloot või pilootide rühm samaaegselt LTE levialaga või ilma.

Autel SkyLink 3.0

EVO Max seeria SkyLink 3.0 süsteem on varustatud 6 antenni, 4 sagedusriba, AES-256 krüptimise ja valikulise 4G integratsiooniga, et pakkuda kasutajatele kõigi aegade kõige arenenumaid lennuvõimalusi EVO-s.

• 12,4 miili pildiedastuskaugus
• Latentsus <150 ms
• 1080P@30FPS reaalajas pildikvaliteet
• 900 MHz / 2,4 GHz / 5,2 GHz / 5,8 GHz* sagedusribad

*Kui 900 MHz ainult FCC piirkondade jaoks, siis 5,2 GHz kehtib ainult FCC, CE ja UKCA piirkondade jaoks.

Missiooniks valmis kasulik koormus

Kasulik koormus sisaldab starlight-kaamerat, laikaamerat, suumkaamerat, termokaamerat ja laserkaugusmõõturit kõigi andmete kogumise vajaduste ja kriitiliste otsuste tegemiseks.

Uurige ööd. EVO Max 4N

Starlight kaamera

• 2,3 MP
• LUX: 0,0001, ISO: 450000
• Ekvivalent: 41,4 mm

Lai kaamera

• 50 MP
• 1/1,28" CMOS
• Ava: f/1,9
• DFOV: 85°
• Ekvivalent: 23 mm

Soojuskaamera

• 640×512, fookuskaugus: 9,1 mm
• 16x digitaalne suum
• Vahemik: -4 ℉ kuni 1022 ℉

Laser kaugusmõõtja

• Mõõteulatus: 16,4–3737 jalga
• Mõõtmise täpsus: ± (1 m + D × 0,15%)

Jälgige kuumust ja uurige ööd

Starlight kaamera

Kasutage seda uut kaamerat öö avastamiseks lukustatud ja jälgitavate sihtmärkidega.

Super Zoom

Kasutage seda uut kaamerat öö avastamiseks lukustatud ja jälgitavate sihtmärkidega.

Ülitundlikkus

Moonlight Algorithm 2.0 suurendab järeltöötlust ja võimaldab jäädvustada teravaid ja üksikasjalikke pilte vähese valgusega keskkondades.

Video: 4K 30 kaadrit sekundis, max ISO 64000

Foto: Kuuvalguse režiim vähendab müra ja suurendab HDR-i.

Tugev infrapuna taju

Varustatud 640 x 512 kõrge eraldusvõimega termokaameraga, 9,1 mm fookuskaugusega ja 16-kordse digitaalse suumiga.

Täpne kaugus

Puudutage sihtmärki, et saada koordinaadid ja kõrgus kiiresti kuni 0,75 miili kauguselt.

Autel Enterprise'i rakenduste platvorm

Rakendus Autel Enterprise on algselt loodud tööstuslikeks rakendusteks ning sellel on uhiuus liides lihtsaks ja tõhusaks tööks. Lisafunktsioonid ja poolautonoomsed režiimid suurendavad EVO Max seeria missioonivõimet.

Kasti

1x Autel EVO MAX 4N droon

1x Autel EVO MAX 4N aku

1x pulgakaanega juhtseade Smart Controller V3

1x seinalaadija koos kaabliga

1x Gimbal kate

1x paar varu propellereid

1x 64GB mälukaart

1x transpordikohver

1x kruvikeeraja

1x kontrolleri pael

1x kontrolleri laadija koos laadimis- ja ülekandekaabliga

1xKasutusjuhend ja toodete nimekiri

1x Kohver

Tehnilised kirjeldused

Lennuk

EVO Max 4N kaal 3,62 naela (1641 g, aku ja kardaan kaasas)

Max Stardikaal 4,41 naela (1999 g)

Mõõdud 562*651*147 mm (voldimata, sh propellerid) ; 318*400*147 mm (voldimata, va propellerid) ; 257*145*131 mm (volditud, va propellerid)

Diagonaalne teljevahe 1,53 jalga (466 mm)

Max tõusukiirus 8m/s

Max laskumiskiirus 6m/s

Maksimaalne horisontaalkiirus (tuuletu merepinna lähedal) 23m/s – *Maksimaalne kiirus Ludicrous-režiimis on EL-i piirkondades töötades 19m/s.

Maksimaalne stardikõrgus merepinnast 13 124 jalga (4000 m)

Maksimaalne lennuaeg (tuuleta) 42 minutit

Maksimaalne hõljumise aeg (tuuleta) 38 minutit

Maksimaalne tuuletakistus 27 mph* – *tõus ja maandumine talub tuule kiirust kuni 27 mph (12 m/s).

IP reiting IP43

Maksimaalne kaldenurk 35°

Max nurkkiiruse samm: 300°/s; Lengerdus: 120°/s

Töötemperatuur -4°F kuni 122°F (-20℃ kuni 50℃)

Sisemälu 128 GB sisemälu koos 64 GB vaba ruumiga* (ülejäänud vaba ruum erineb olenevalt püsivara versioonidest)

Töösagedus 2,4 GHz/5,8 GHz ; 5,2 GHz (kehtib ainult FCC, CE ja UKCA piirkondades). ; 900 MHz (kehtib ainult FCC piirkondades).

GNSS GPS+Galileo+BeiDou+GLONASS

Saatja võimsus (EIRP) 2,4 GHz: <30dBm (FCC), <20dBm(CE/SRRC/MIC) ; 5,8 GHz: <27 dBm (FCC/SRRC), <14 dBm (CE) ; 5,15–5,25 GHz: <23 dBm (FCC/CE) ; 902–928 MHz: <30 dBm (FCC); 5,65–5,755 GHz: <27 dBm (MIC)

Hõljumise täpsus vertikaalselt: ±0,1 m (kui nägemissüsteemid töötavad normaalselt); ±0,5 m (kui GNSS töötab normaalselt); ; Horisontaalselt: ±0,3 m (kui nägemissüsteemid töötavad normaalselt); ±0,5 m (kui GNSS töötab normaalselt);

Wi-Fi-protokoll 802.11a/b/g/n/ac/ax ; Toetage 2 x 2 MIMO Wi-Fi-d

Wi-Fi töösagedus 2,400 - 2,4835 GHz; 5,150–5,250 GHz (CE/FCC/MIC); 5,725–5,850 GHz* (välja arvatud MIC)

Wi-Fi saatja võimsus (EIRP) 2,400 - 2,4835 GHz ; FCC: ~30dBm; CE/SRRC/MIC:＜20dBm ; 5,150–5,250 GHz; FCC/CE/MIC<22dBm; 5,725–5,850 GHz; FCC/SRRC: ＜21dBm ; CE: ＜14dBm

Gimbal

Mehaaniline ulatus Samm: -135° kuni 45° ; Lengerdus: -45° kuni 45° ; Rull: -45° kuni 45°

Reguleeritav vahemik -90° kuni 30°

Stabiilne 3-teljeline mehaaniline kardaan (kald, lengerdus, rull)

Maksimaalne juhtimiskiirus (samm) 200º/s

Vibratsiooni nurkvahemik <0,005°

EVO Max 4N Starlight kaamera

Anduri efektiivsed pikslid: 2,3 M

Objektiivi fookuskaugus: 35 mm (ekvivalent 41,4 mm) ; FOV：52° ; Suumivahemik: 1-8x, toetab ühendussuumi

ISO vahemiku automaatne: ISO100-ISO450000 ; Ülitundlik režiim: automaatne ISO100-ISO450000

Kaamera režiimid Üks võte (vaikeseade)

Foto formaat JPG

Foto eraldusvõime 1920×1200

Video formaat MP4

Video eraldusvõime 20 Mbps (1920 × 1200 P30)

Automaatne HDR-video

Videoväljundi ülitundlik režiim: 1920 × 1200 P30

EVO Max 4N soojuskaamera

Andur jahutamata VOx mikrobolomeeter

Objektiivi FOV: 61° ; Fookuskaugus: 9,1 mm ; Ava: f/1.0 ; Teravustamiskaugus: 2,2 m ~ ∞

Infrapuna temperatuuri mõõtmise täpsus ±3 ℃ või ± 3% näidust (kasutades suuremat väärtust) ümbritseva õhu temperatuurivahemikus -4 ℉ kuni 140 ℉ (-20 ℃ -60 ℃)

Video eraldusvõime 640 × 512 @ 30 kaadrit sekundis

Foto suurus 640×512

Pikslite samm 12 um

Temperatuuri mõõtmise meetod Keskuse mõõtmine, poti mõõtmine, ristkülikukujuline mõõtmine

Temperatuuri mõõtmisvahemik -4℉ kuni 302℉, 32℉ kuni 1022℉ (-20°C kuni 150°C, 0 kuni 550°C)

Temperatuurihoiatus Kõrge ja madala temperatuuri häireläved, koordinaadid ja temperatuuriväärtused

Palett valge kuum/must kuum/kõrvetav/vikerkaar/hall/raudkaar/külm ja kuum

Lai kaamera

Sensor 1/1.28 CMOS, Efektiivsed pikslid: 50M

Objektiivi FOV: 85° ; Fookuskaugus: 4,5 mm (ekvivalent: 23 mm) ; Ava: f/1,9 ; AF mootor: PDAF-fookus

Särituse kompensatsioon ±3EV 0,3EV/samm

ISO vahemik Foto: ISO100~ISO6400 ; Video: ISO100 ~ ISO64000 (öine stseenirežiim: kuni ISO64000)

Säriaeg Foto: 8s ~ 1/8000s ; Video: 1 s ~ 1/8000 s

Max Video eraldusvõime 4000×3000

Foto suurus 4096*3072

Laser kaugusmõõtja

Mõõtmistäpsus ± (1 m + D × 0,15%) D on kaugus vertikaalse pinnani

Mõõteulatus 5m kuni 1,2km

Pildi edastamine

Töösagedus 2,4G/5,8G/900MHz* – *900MHz kehtib ainult FCC piirkondades.

Maksimaalne ülekandekaugus (takistusteta, häireteta) 12,4 miili / 20 km (FCC), 4,9 miili / 8 km (CE)

Sõltumatu võrgundus Autel Smart Controller V3

Saatja võimsus (EIRP) 2,4 GHz: <28dBm (FCC), <20dBm (CE/SRRC/MIC) ; 5,8 GHz: <28 dBm (FCC/SRRC), <14 dBm (CE) ; 5,15–5,25 GHz: < 23 dBm (FCC/CE) ; 902–928 MHz: <30 dBm (FCC); 5,65–5,755 GHz: <27 dBm (MIC)

Millimeeterlaine radarituvastussüsteem

Sagedus 60GHz/24GHz* – *Palun lendake turvaliselt ning järgige 60GHz kasutamiseks kohalikke seadusi ja eeskirju.

Tundmisulatus 60 GHz Radar: ülespoole: 0,98–787,4 tolli (0,3–20 m), allapoole: 5,9–3149,6 tolli (0,15–80 m), edasi ja tagasi: 0,98–98,43 jalga (0,3–50 m); 24 GHz radar: allapoole: 2,62–39,4 jalga (0,8–12 m)

FOV Horisontaalne (6dB): ±60°/±22° (24G/60G) ; Vertikaalne (6 dB): ±30°/±20° (24G/60G)

Töökeskkond 60 GHz millimeeterlaine radari tuvastussüsteem toetab klaasi, vee, juhtmete, hoonete ja puude takistuste vältimist iga ilmaga. Selle takistuste vältimise kaugus sõltub takistuse võimest peegeldada elektromagnetlaineid ja selle pinna suurust.

24 GHz millimeeterlaineradar toetab allapoole suunatud tuvastust ja selle tundlikkuse ulatus varieerub olenevalt maapinna materjalist. Näiteks tsemendist jahvatatud pinnase tuvastusulatus on 12 meetrit ja üle 3 cm paksuse muru tundlikkuspiirkond on alla 6 meetri.

Visuaalne sensorsüsteem

Takistuste tuvastamise ulatus edasi: 19,7–1220,5 tolli (0,5–31 m); Tagurpidi: 19,7–984,3 tolli (0,5–25 m) ; külgsuunas: 0,5-26 m (19,7–1023,6 tolli); Üles: 0,66–85,3 jalga (0,2–26 m); Allapoole: 0,98–75,5 jalga (0,3–23 m)

FOV edasi/tagasi andur: 60°(H), 80°(V) ; Üles/alla suunatud andur: 180° (külgsuunas), 120° (edasi ja tagasi)

Töökeskkond edasi, taha, külgsuunas, ülespoole: pinnal on rikkalik tekstuur, piisava valgustusega keskkonnas (>15 luksi, tavaline siseruumides luminofoorlamp) ; Allapoole: pind on hajus materjal, mille peegeldusvõime on >20%

(seinad, puud, inimesed jne), piisava valgustusega keskkonnas (>15 luksi, tavaline siseruumide luminofoorvalgustus)

Radari- ja visuaalandurisüsteemid

Sensingu ulatus edasi ja tagasi: 11,8–1968,5 tolli (0,3–50 m); külgsuunas: 0,5–26 m (19,7–1023,6 tolli); Üles: 0,66–85,3 jalga (0,2–26 m); Allapoole: 0,49–262,5 jalga (0,15–80 m) (60 GHz radar)

FOV edasi/tagasi andur: 80°(K), 120°(V) ; Üles/alla suunatud andur: 180° (külgsuunas), 120° (edasi ja tagasi)

Töökeskkond edasi, tagasi, üles, alla: toetab iga ilmaga takistuste vältimist klaasi, vee, okste, hoonete ja kõrgepingeliinide puhul. Täidetud peab olema vähemalt üks kahest tingimusest: piisav valgustus või takistusel on tugev elektromagnetlainete peegeldusvõime.

Külgsuunas: pinnal on rikkalik tekstuur, piisava valgustusega keskkonnas (>15 luksi, tavaline siseruumides luminofoorlamp)

Autel Smart Controller V3

Ekraan 7,9 tolli, max 2000 niti. heledus, eraldusvõime 2048*1536

Aku maht: 5800 mAh; Aku tüüp: intelligentne liitiumioonaku ; Pinge: 11,55V ; Energia: 67Wh

Laadimisaeg: 120 minutit

Tööaeg 2,5 tundi (maksimaalne heledus) ; 4,5 tundi (50% heledus)

Maksimaalne ülekandekaugus (ilma häireteta) 12,4 miili / 20 km (FCC), 4,9 miili / 8 km (CE)

IP reiting IP43

Salvestusmaht 128G

GNSS GPS+GLONASS+Galileo+Beidou

Töötemperatuur -4°F kuni 104°F (-20℃ kuni 40℃)

Wi-Fi-protokoll WiFi Direct, Wi-Fi-ekraan, 802.11a/b/g/n/ac ; Toetage 2 x 2 MIMO Wi-Fi-d

Töösagedus 2,400 - 2,4835 GHz; 5,150–5,250 GHz* (ainult MIC); 5,725–5,850 GHz* (välja arvatud MIC)

Saatja võimsus (EIRP) 2,400 - 2,4835 GHz FCC:＜23dBm; CE/SRRC/MIC:＜20dBm ; 5,150–5,250 GHz MIC:＜17dBm ; 5,725–5,850 GHz FCC/SRRC:＜22dBm CE:＜14dBm

Lennuki aku

Mahutavus 8070 mAh

Pinge 14,88V

Aku tüüp LiPo 4S

Energiat 120wh

Netokaal 1,15 naela (520 g)

Laadimistemperatuur -4°F kuni 113°F (-20°C kuni 45°C) Kui temperatuur on madalam kui 5°C (41°F), aktiveeritakse isekuumenemise funktsioon automaatselt. Kütmiseks peaks jääma vähemalt umbes 10% järelejäänud võimsusest.)

Hot Swappable Toetatud
