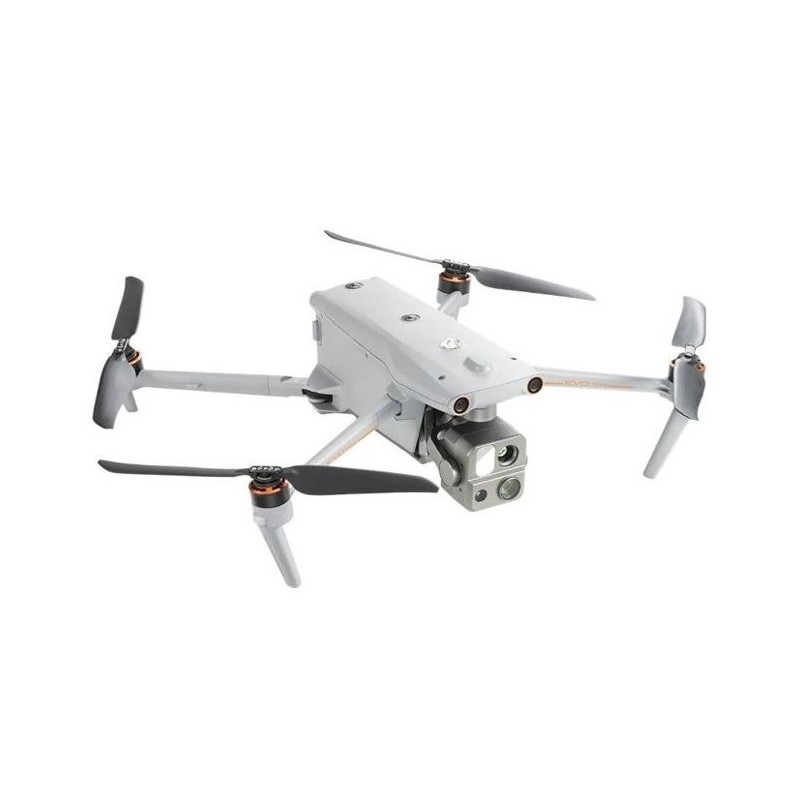

Autel Evo Max 4N dronas

Pasiekite naujas ribas

EVO Max serija suteikia jums pažangią autonomiją. Jis įvertina sudėtingas aplinkas, kad sukurtų realiu laiku 3D skrydžio trajektorijas, kad būtų išvengta neprilygstamų kliūčių. Dėl pažangių jutiklių galima skristi GPS nepasiekiamose vietose, o neįtikėtinos šiluminės ir žvaigždžių šviesos kameros atrakina naujus objektų identifikavimo ir sekimo scenarijus. Dėl sulankstomo, oro sąlygoms atsparaus dizaino serija yra tiek nešiojama, kiek įmanoma.

• 720° kliūčių išvengimas
• Navigacija aplinkose, kuriose neleidžiama GPS
• A-Mesh tinklas
• 0.0001 LUX Starlight kamera
• Karštai keičiamos baterijos
• 12,4 mylių perdavimo diapazonas
• 42 min Maks. Skrydžio laikas
• IP43 orų įvertinimas

Automatinio kelio paieška

„Autel“ autonominis variklis renka aplinkos duomenis ir planuoja 3D skrydžio maršrutus sudėtingose aplinkose, tokiose kaip kalnai, miškai ir pastatai. Naudojimo atvejai apima greitą 3D scenos rekonstrukciją, visuomenės saugumo stebėjimą, pramoninę apžiūrą ir žemės matavimą.

Navigacija uždrausto GPS aplinkoje

Pažangūs jutikliai leidžia EVO Max serijai naršyti kietose konstrukcijose, po žeme arba aplinkoje be GPS.

Tikslus objekto identifikavimas ir sekimas

Remiantis „Autel“ dirbtinio intelekto atpažinimo technologija, EVO Max serija gali automatiškai identifikuoti ir užfiksuoti įvairių tipų taikinius, tokius kaip šilumos šaltiniai, judantys žmonės ar transporto priemonės, ir pasiekti didelio aukščio stebėjimą bei duomenų rinkimą teisėsaugai.

Nėra aklųjų dėmių. Galutinis kliūčių išvengimas

EVO Max serija yra vienintelis komercinis dronas, kuris sujungia tradicines binokulinio matymo sistemas su milimetrinių bangų radaro technologija. Tai leidžia integruotam „Autel Autonomy Engine“ suvokti objektus iki 0,5 colio, pašalinant akląsias zonas ir leidžiant dirbti prasto apšvietimo ar lietaus sąlygomis.

Anti Jam, Anti Interference

EVO Max serijoje naudojami pažangūs skrydžio valdymo moduliai ir algoritmai, specialiai sukurti kovojant su RFI, EMI ir GPS klastojimu. Tai leidžia EVO Max serijai saugiai skristi šalia elektros linijų, kritinių struktūrų ir sudėtingose vietose.

A-Mesh 1.0. Pramonėje pirmasis tinklinis tinklas

EVO Max serijoje yra nauja A-Mesh sistema, leidžianti autonomiškai bendrauti, prisijungti ir bendradarbiauti tarp drono ir drono.

Patobulintas diapazonas

Ryšio mazgai gali būti statomi ant kalvų ar stulpų, kad būtų visapusiškai aprėpta teritorija, arba bepiločių orlaivių spiečius gali suteikti mobiliojo ryšio taškus, kad būtų išplėsta visos grupės aprėptis.

Programos už regėjimo linijos ribų

Naudojant A-Mesh, keli netoliese esantys dronai gali veikti kaip perdavimo taškai, kurie žymiai pagerina BVLOS veikimo efektyvumą.

Patobulinta apsauga nuo trukdžių

EVO Max serija gali sklandžiai bendrauti su kitais netoliese esančiais dronais, skirtingai nei tradicinė grandinės struktūra. Jei vienas dronas sugenda arba netikėtai išeina, visa sistema savarankiškai susiorganizuos ir toliau perduos svarbią informaciją.

Viso parko valdymas

Kelis bepiločius orlaivius gali autonomiškai valdyti 1 pilotas arba pilotų grupė vienu metu su LTE aprėptimi arba be jos.

„Autel SkyLink 3.0“.

„EVO Max“ serijos „SkyLink 3.0“ sistemoje yra 6 antenos, 4 dažnių juostos, AES-256 šifravimas ir pasirenkama 4G integracija, kad naudotojai galėtų naudotis pažangiausiomis EVO skrydžio galimybėmis.

• 12,4 mylių vaizdo perdavimo atstumas
• <150ms delsa
• 1080P@30FPS Realaus laiko vaizdo kokybė
• 900 MHz / 2,4 GHz / 5,2 GHz / 5,8 GHz* dažnių juostos

* Nors 900 MHz tik FCC regionams, 5,2 GHz taikomas tik FCC, CE ir UKCA regionams.

Misijai paruoštas naudingasis krovinys

Naudingoji apkrova apima „Starlight“ kamerą, plačiakampę kamerą, priartinimo kamerą, terminę kamerą ir lazerinį nuotolio ieškiklį, skirtą visiems duomenų fiksavimo poreikiams ir svarbių sprendimų priėmimui.

Tyrinėkite Naktį. EVO Max 4N

„Starlight“ fotoaparatas

• 2,3 MP
• LUX: 0,0001, ISO: 450 000
• Ekvivalentas: 41,4 mm

Plačiakampė kamera

• 50 MP
• 1/1,28 colio CMOS
• Diafragma: f/1,9
• DFOV: 85°
• Ekvivalentas: 23 mm

Šiluminė kamera

• 640×512, židinio nuotolis: 9,1 mm
• 16x skaitmeninis priartinimas
• Diapazonas: nuo -4 ℉ iki 1022 ℉

Lazerinis nuotolio ieškiklis

• Matavimo diapazonas: 16,4–3737 pėdų
• Matavimo tikslumas: ± (1 m + D × 0,15 %)

Sekite karštį ir tyrinėkite naktį

„Starlight“ fotoaparatas

Naudokite šią naują kamerą, kad tyrinėtumėte naktį su užrakintais ir stebimais taikiniais.

Super Zoom

Naudokite šią naują kamerą, kad tyrinėtumėte naktį su užrakintais ir stebimais taikiniais.

Superjautrumas

„Moonlight Algorithm 2.0“ pagerina apdorojimą ir leidžia užfiksuoti ryškius, detalius vaizdus esant prastam apšvietimui.

Vaizdo įrašas: 4K 30 kadrų per sekundę, maksimalus ISO 64000

Nuotrauka: Mėnulio šviesos režimas sumažina triukšmą ir pagerina HDR.

Stiprus infraraudonųjų spindulių suvokimas

Įrengtas 640 x 512 didelės raiškos šiluminio vaizdo kamera, 9,1 mm židinio nuotolis ir 16 kartų skaitmeninis priartinimas.

Tikslus diapazonas

Bakstelėkite taikinį, kad greitai gautumėte koordinates ir aukštį nuo iki 0,75 mylių.

„Autel Enterprise“ programų platforma

„Autel Enterprise App“ sukurta nuo pat pradžių pramoninėms reikmėms ir turi visiškai naują sąsają, užtikrinančią paprastą ir efektyvų veikimą. Papildomos funkcijos ir pusiau autonominiai režimai maksimaliai padidina EVO Max serijos misijos galimybes.

Dėžėje

1x Autel EVO MAX 4N dronas

1x Autel EVO MAX 4N baterija

1x Smart Controller V3 valdymo blokas su lazdos dangteliu

1x sieninis įkroviklis su laidu

1x Gimbal dangtelis

1x pora atsarginių sraigtų

1x 64GB atminties kortelė

1x transportavimo dėklas

1x Atsuktuvas

1x Valdiklio dirželis

1x Valdiklio įkroviklis su įkrovimo ir perdavimo kabeliu

1xInstrukcija ir produktų sąrašas

1x lagaminas

Techninės specifikacijos

Lėktuvas

EVO Max 4N Svoris 3,62 svaro (1641 g su baterija ir gimbalu)

Maks. Kilimo svoris 4,41 svaro (1999 g)

Matmenys 562*651*147 mm (išskleistas, su propeleriais) ; 318*400*147 mm (išskleistas, neįskaitant propelerių) ; 257*145*131 mm (sulankstytas, išskyrus sraigtus)

Įstrižainė ratų bazė 1,53 pėdos (466 mm)

Maksimalus pakilimo greitis 8m/s

Maksimalus nusileidimo greitis 6m/s

Maksimalus horizontalus greitis (be vėjo netoli jūros lygio) 23m/s – *Maksimalus greitis Ludicrous režimu yra 19m/s dirbant ES regionuose.

Didžiausias kilimo aukštis 13 124 pėdų (4000 m)

Maksimalus skrydžio laikas (be vėjo) 42 min

Maksimalus svyravimo laikas (be vėjo) 38 min

Maksimalus vėjo pasipriešinimas 27 mph* – *Pakilimas ir tūpimas gali atlaikyti iki 27 mph (12 m/s) vėjo greitį.

IP reitingas IP43

Maksimalus pakreipimo kampas 35°

Maksimalus kampinio greičio žingsnis: 300°/s; Posūkis: 120°/s

Darbinė temperatūra nuo -4°F iki 122°F (nuo -20 ℃ iki 50 ℃)

Vidinė atmintis 128 GB vidinė atmintis su 64 GB laisvos vietos* (Likusi laisva vieta priklausys nuo skirtingų programinės įrangos versijų)

Darbinis dažnis 2,4GHz/5,8GHz ; 5,2 GHz (taikoma tik FCC, CE ir UKCA regionams). ; 900 MHz (taikoma tik FCC regionams).

GNSS GPS+Galileo+BeiDou+GLONASS

Siųstuvo galia (EIRP) 2.4GHz: <30dBm (FCC), <20dBm(CE/SRRC/MIC) ; 5,8 GHz: <27dBm (FCC/SRRC), <14dBm (CE) ; 5,15–5,25 GHz: <23 dBm (FCC/CE) ; 902–928 MHz: <30 dBm (FCC); 5,65–5,755 GHz: <27 dBm (MIC)

Svyravimo tikslumas vertikaliai: ±0,1 m (kai regėjimo sistemos veikia normaliai); ±0,5 m (kai GNSS veikia normaliai); ; Horizontaliai: ±0,3 m (kai regėjimo sistemos veikia normaliai); ±0,5 m (kai GNSS veikia normaliai);

„Wi-Fi“ protokolas 802.11a/b/g/n/ac/ax ; Palaiko 2 x 2 MIMO Wi-Fi

Wi-Fi veikimo dažnis 2,400 - 2,4835 GHz; 5,150–5,250 GHz (CE/FCC/MIC); 5,725–5,850 GHz* (išskyrus MIC)

„Wi-Fi“ siųstuvo galia (EIRP) 2,400–2,4835 GHz ; FCC:＜30dBm; CE/SRRC/MIC:＜20dBm ; 5,150–5,250 GHz; FCC/CE/MIC<22dBm ; 5,725 ‒ 5,850 GHz ; FCC/SRRC: ＜21dBm; CE: ＜14dBm

Gimbalas

Mechaninis diapazonas Žingsnis: -135° iki 45°; Posūkis: nuo -45° iki 45°; Ritimas: nuo -45° iki 45°

Valdomas diapazonas nuo -90° iki 30°

Stabilios sistemos 3 ašių mechaninis kardanas (žingsnis, posūkis, riedėjimas)

Maksimalus valdymo greitis (žingsnis) 200º/s

Kampinių virpesių diapazonas <0,005°

EVO Max 4N Starlight kamera

Jutiklio efektyvūs pikseliai: 2,3 mln

Objektyvo židinio nuotolis: 35 mm (atitinka 41,4 mm); FOV：52°; Priartinimo diapazonas: 1-8x, palaiko jungties priartinimą

ISO diapazonas automatinis: ISO100-ISO450000 ; Itin jautrus režimas: automatinis ISO100-ISO450000

Kameros režimai Vienas kadras (numatytasis)

Nuotraukos formatas JPG

Nuotraukų raiška 1920×1200

Video formatas MP4

Vaizdo įrašo skiriamoji geba 20 Mbps (1920 × 1200 P30)

HDR vaizdo automatinis

Itin jautrus vaizdo išvesties režimas: 1920 × 1200 P30

EVO Max 4N šiluminė kamera

Neaušinamas VOx mikrobolometras su jutikliu

Objektyvo FOV: 61° ; Židinio nuotolis: 9,1 mm ; Diafragma: f/1.0 ; Fokusavimo atstumas: 2,2 m ~ ∞

Infraraudonųjų spindulių temperatūros matavimo tikslumas ±3 ℃ arba ± 3 % rodmens (naudojant didesnę vertę) aplinkos temperatūros diapazone nuo -4 ℉ iki 140 ℉ (-20 ℃ -60 ℃)

Vaizdo įrašo raiška 640 × 512 @ 30 FPS

Nuotraukos dydis 640×512

Pikselių žingsnis 12 um

Temperatūros matavimo metodas Centro matavimas, puodo matavimas, stačiakampis matavimas

Temperatūros matavimo diapazonas nuo -4℉ iki 302℉, nuo 32℉ iki 1022℉ (nuo -20°C iki 150°C, nuo 0 iki 550°C)

Temperatūros įspėjimas Aukštos ir žemos temperatūros pavojaus slenksčiai, ataskaitų koordinatės ir temperatūros reikšmės

Paletė balta karšta / juoda karšta / deganti / vaivorykštė / pilka / geležinė / šalta ir karšta

Plačiakampė kamera

1/1,28 CMOS jutiklis, efektyvūs pikseliai: 50M

Objektyvo FOV: 85° ; Židinio nuotolis: 4,5 mm (ekvivalentas: 23 mm) ; Diafragma: f/1,9 ; AF variklis: PDAF fokusavimas

Ekspozicijos kompensavimas ±3EV 0,3EV/žingsnis

ISO diapazonas Nuotrauka: ISO100~ISO6400 ; Vaizdo įrašas: ISO100 ~ ISO64000 (naktinio vaizdo režimas: iki ISO64000)

Užrakto greitis Nuotrauka: 8s ~ 1/8000s ; Vaizdo įrašas: 1s ~ 1/8000s

Maks. Vaizdo įrašo raiška 4000×3000

Nuotraukos dydis 4096*3072

Lazerinis nuotolio ieškiklis

Matavimo tikslumas ± (1 m + D×0,15%) D yra atstumas iki vertikalaus paviršiaus

Matavimo diapazonas nuo 5 m iki 1,2 km

Vaizdo perdavimas

Veikimo dažnis 2,4G/5,8G/900MHz* – *900MHz taikomas tik FCC regionams.

Maksimalus perdavimo atstumas (be kliūčių, be trukdžių) 12,4 mylios / 20 km (FCC), 4,9 mylios / 8 km (CE)

Nepriklausomas tinklas Autel Smart Controller V3

Siųstuvo galia (EIRP) 2,4 GHz: <28dBm (FCC), <20dBm (CE/SRRC/MIC) ; 5,8 GHz: <28dBm (FCC/SRRC), <14dBm (CE) ; 5,15–5,25 GHz: < 23 dBm (FCC/CE) ; 902–928 MHz: <30 dBm (FCC); 5,65–5,755 GHz: <27 dBm (MIC)

Milimetrinių bangų radaro jutimo sistema

Dažnis 60 GHz / 24 GHz* – * Norėdami naudoti 60 GHz, skriskite saugiai ir laikykitės vietinių įstatymų ir taisyklių.

Jutimo diapazonas 60 GHz Radaras: aukštyn: 0,98–787,4 colio (0,3–20 m), žemyn: 5,9–3149,6 colio (0,15–80 m), pirmyn ir atgal: 0,98–98,43 pėdos (0,3–50 m); 24 GHz radaras: žemyn: 2,62–39,4 pėdos (0,8–12 m)

FOV Horizontalus (6dB): ±60°/±22° (24G/60G) ; Vertikalus (6dB): ±30°/±20° (24G/60G)

Darbo aplinka 60 GHz milimetrinių bangų radaro jutimo sistema palaiko stiklo, vandens, laidų, pastatų ir medžių kliūčių išvengimą bet kokiomis oro sąlygomis. Jos kliūčių išvengimo atstumas priklauso nuo kliūties gebėjimo atspindėti elektromagnetines bangas ir jos paviršiaus dydžio.

24 GHz milimetrinių bangų radaras palaiko jutimą žemyn, o jo jutimo diapazonas skiriasi priklausomai nuo žemės medžiagos. Pavyzdžiui, cementinio grunto jutimo diapazonas yra 12 metrų, o žolės, kurios storis didesnis nei 3 cm, jutimo diapazonas yra mažesnis nei 6 metrai.

Vizualinė jutimo sistema

Kliūčių jutimo nuotolis į priekį: 19,7–1220,5 colio (0,5–31 m); Atgal: 19,7–984,3 colio (0,5–25 m); Į šoną: 19,7–1023,6 colio (0,5–26 m); Aukštyn: 0,66–85,3 pėdos (0,2–26 m); Žemyn: 0,98–75,5 pėdos (0,3–23 m)

FOV pirmyn/atgal jutiklis: 60°(H), 80°(V) ; Jutiklis aukštyn/žemyn: 180° (į šoną), 120° (pirmyn ir atgal)

Darbo aplinka į priekį, atgal, į šoną, į viršų: Paviršius turi sodrią tekstūrą, esant pakankamam apšvietimui (>15 liuksų, įprasta patalpų fluorescencinio apšvietimo aplinka); Žemyn: paviršius yra išsklaidyta medžiaga, kurios atspindėjimas >20 %

(sienos, medžiai, žmonės ir kt.), esant pakankamam apšvietimui (>15 liuksų, įprasta patalpų fluorescencinio apšvietimo aplinka)

Radarai ir vaizdo jutimo sistemos

Jutimo nuotolis pirmyn ir atgal: 11,8–1968,5 colio (0,3–50 m); Į šoną: 19,7–1023,6 colio (0,5–26 m); Aukštyn: 0,66–85,3 pėdos (0,2–26 m); Žemyn: 0,49–262,5 pėdos (0,15–80 m) (60 GHz radaras)

FOV pirmyn/atgal jutiklis: 80°(H), 120°(V) ; Jutiklis aukštyn/žemyn: 180° (į šoną), 120° (pirmyn ir atgal)

Darbo aplinka pirmyn, atgal, aukštyn, žemyn: palaiko stiklo, vandens, šakelių, pastatų ir aukštos įtampos linijų kliūčių išvengimą bet kokiomis oro sąlygomis. Turi būti įvykdyta bent viena iš 2 sąlygų: pakankamas apšvietimas arba kliūtis stipriai atspindi elektromagnetines bangas.

Į šoną: Paviršius yra sodrios tekstūros, esant pakankamam apšvietimui (>15 liuksų, įprasta patalpų fluorescencinio apšvietimo aplinka)

Autel Smart Controller V3

Ekranas 7,9 colio, maks. 2000 nitų. ryškumas, 2048*1536 raiška

Baterijos talpa: 5800 mAh; Baterijos tipas: Išmani ličio jonų baterija; Įtampa: 11,55V ; Energija: 67Wh

Įkrovimo laikas: 120 min

Veikimo laikas 2,5 valandos (Maksimalus ryškumas) ; 4,5 valandos (50% ryškumas)

Maksimalus perdavimo atstumas (be trukdžių) 12,4 mylios / 20 km (FCC), 4,9 mylios / 8 km (CE)

IP reitingas IP43

Saugykla 128G

GNSS GPS+GLONASS+Galileo+Beidou

Darbinė temperatūra nuo -4°F iki 104°F (nuo -20 ℃ iki 40 ℃)

„Wi-Fi“ protokolas „Wi-Fi Direct“, „Wi-Fi“ ekranas, 802.11a/b/g/n/ac ; Palaiko 2 x 2 MIMO Wi-Fi

Darbinis dažnis 2,400 - 2,4835 GHz; 5 150–5 250 GHz* (tik MIC); 5,725–5,850 GHz* (išskyrus MIC)

Siųstuvo galia (EIRP) 2,400 - 2,4835 GHz FCC:＜23dBm; CE/SRRC/MIC:＜20dBm ; 5,150–5,250 GHz MIC:＜17dBm; 5,725–5,850 GHz FCC/SRRC:＜22dBm CE:＜14dBm

Lėktuvo baterija

Talpa 8070 mAh

Įtampa 14,88V

Baterijos tipas LiPo 4S

Energija 120wh

Grynasis svoris 1,15 svaro (520 g)

Įkrovimo temperatūra nuo -4°F iki 113°F (-20°C iki 45°C) Kai temperatūra yra žemesnė nei 41°F (5°C), savaiminio įkaitimo funkcija bus automatiškai įjungta. Mažiausiai 10 % likusios galios turėtų likti šildymui.)

Palaikomas karštasis keitimas
